5.2Токарно-карусельный станок

Станки предназначены для токарной обработки деталей больших габаритов. На этих станках можно выполнять: точение и растачивание цилиндрических и конических поверхностей, можно подрезать торцы, прорезать канавки. При оснащении станка дополнительными устройствами на них можно точить фасонные поверхности по копиру. Можно производить фрезерование, шлифование, и нарезание резьбы резцом. Основные узлы: Стол . На нём находится планшайба, на которой крепится заготовка. Две стойки . Стойки соединяются порталом. По двум стойкам перемещается траверса. На траверсе находится два суппорта. Правый суппорт – револьверный суппорт. Он состоит из продольной каретки и ползуна (перемещающегося вертикально). На ползуне расположена револьверная головка. В отверстия револьверной головки устанавливается державки с инструментом. Револьверный суппорт используется при подрезании торцов при сверлении отверстий, иногда для обработки наружных поверхностей. Второй суппорт называется расточным суппортом. Он состоит из продольной каретки, на которой устанавливается поворотная часть, на которой есть ползун, на который устанавливается резцедержатель. Расточной суппорт используется при растачивании отверстий, прорезания внутренних канавок и при обработке конических поверхностей. На правой стойке расположен боковой суппорт.

Он состоит из продольной каретки, ползуна и резцедержателя. Он предназначен для обработки наружных поверхностей. Характерным размером токарно-карусельных станков является диаметр планшайбы. В зависимости от этого размера бывают 1 и 2х стоечные станки Одностоечные станки выпускаются с диаметром планшайбы d ≤2000мм Двухстоечные станки выпускаются с диаметром свыше 2000 мм Движения в станке: Главное движение – вращение планшайбы с заготовкой. Движение подачи – перемещение суппортов Вспомогательное движение – перемещение траверсы. Это движение нужно для подвода инструмента ближе к заготовке.

Лоботокарный станок Лоботокарный станок предназначен для обработки лобовых, цилиндрических, конических, фасонных поверхностей типа валов, труб или дисков выполненных из чугуна и стали в деталях типа дисков и фланцев. В лоботокарных станках ось вращения детали располагается горизонтально

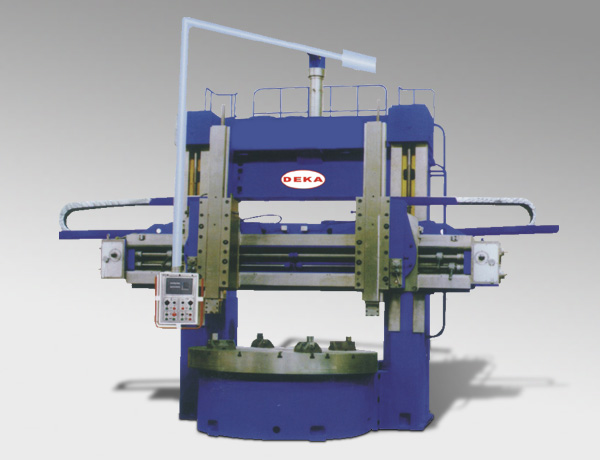

Токарно-карусельный станок одноступенчатый.

Токарно-карусельный станок двухступенчатый.

Заключение

В ходе прохождения учебной практики на заводе ОАО «ДзержинскХимМаш» мы ознакомились с оборудованием завода, с организацией работы трудящихся, о функциональном назначении каждого из цехов, в том числе была проведена экскурсия по одному из цехов.

Мы ознакомились с особенностями будущей специальности, с технологическими процессами изготовления деталей, сборки узлов и машин (аппаратов); закрепили и расширили знания полученных при изучении ранее дисциплин.
