Постановка задачи
Даная курсовая работа посвященная решению задач машинного анализа электрических цепей.
В работе для электрической цепи по известному входному сигналу Uin(t) построить выходной сигнал Uout(t), а затем рассчитать сколько времени Uin(t)>Uin_sr и Uout(t)<Uout_sr.
Вариант 212.
Константы:
U=250
U0=50
U1=100
tn= -10
tk=10
a=400
Задание входного сигнала:
Uin(t):=if (t<0) then (25*t+250) else if (t>0) then (-25*t+250);

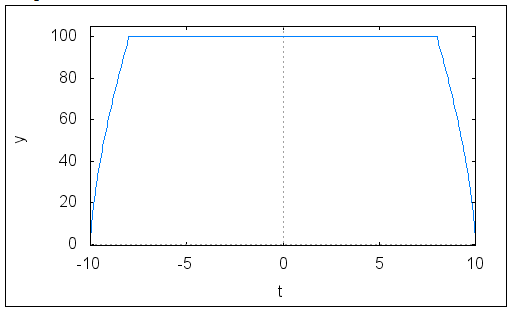

Сигнал на выходе:
Uout(t):=if(0<=Uin(t) and Uin(t)<U0) then (a*(Uin(t)^2))^(1/3) else if(Uin(t)>=U0) then U1;
время |
вход |
выход |
-10.00000 |
0 |
0 |
-9.59184 |
10,20408 |
34,66324 |
-9.18367 |
20,40815 |
55,02446 |
-8.77551 |
30,61226 |
72,10248 |
-8.36735 |
40,81633 |
87,34592 |
-7.95918 |
51,02041 |
100 |
-7.55102 |
61,22449 |
100 |
-7.14286 |
71,42857 |
100 |
-6.73469 |
81,63266 |
100 |
-6.32653 |
91,83674 |
100 |
-5.91837 |
102,04082 |
100 |
-5.51020 |
112,2449 |
100 |
-5.10204 |
122,44898 |
100 |
-4.69388 |
132,65308 |
100 |
-4.28571 |
142,85715 |
100 |
-3.87755 |
153,06123 |
100 |
-3.46939 |
163,2653 |
100 |
-3.06122 |
173,46939 |
100 |
-2.65306 |
183,67348 |
100 |
-2.24490 |
193,87756 |
100 |
-1.83673 |
204,08163 |
100 |
-1.42857 |
214,28572 |
100 |
-1.02041 |
224,48981 |
100 |
-0.61224 |
234,69388 |
100 |
-0.20408 |
244,89796 |
100 |
0.20408 |
244,89795 |
100 |
0.61225 |
234,69386 |
100 |
1.02041 |
224,48979 |
100 |
1.42857 |
214,28571 |
100 |
1.83674 |
204,08162 |
100 |
2.24490 |
193,87755 |
100 |
2.65306 |
183,67346 |
100 |
3.06122 |
173,46938 |
100 |
3.46939 |
163,26529 |
100 |
3.87755 |
153,06122 |
100 |
4.28571 |
142,85713 |
100 |
4.69388 |
132,65305 |
100 |
5.10204 |
122,44897 |
100 |
5.51020 |
112,24488 |
100 |
5.91837 |
102,0408 |
100 |
6.32653 |
91,83672 |
100 |
6.73469 |
81,63264 |
100 |
7.14286 |
71,42856 |
100 |
7.55102 |
61,22447 |
100 |
7.95918 |
51,0204 |
100 |
8.36735 |
40,81631 |
87,34589 |
8.77551 |
30,61223 |
72,10244 |
9.18367 |
20,40815 |
55,02446 |
9.59184 |
10,20408 |
34,66324 |
10.00000 |
0 |
0,0061 |
|
|
|
