5. Статический метод управления линейным дисплеем.

При статическом управлении:

Все индикаторы постоянно включены в работу.

Для управления используют:

  1. дешифраторы семисегментного кода

  2. программную перекодировку.

Пример: четырехразрядный дисплей

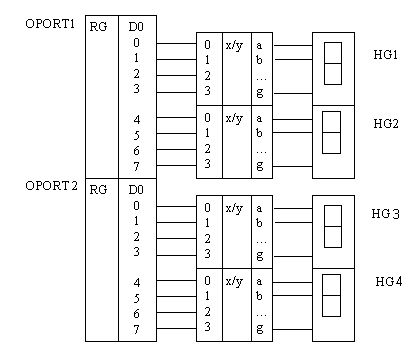

1. С использованием дешифраторов семисегментного кода.

DISPLAY: LXI D, DATA ; Начальный адрес массива

LDAX D ; В (А) код для Ц1, Ц2

OUT OPORT1 ; Вывод на HG1, HG2

INX D

LDAX D ; В (А) код для Ц3, Ц4

OUT OPORT2 ; Вывод на HG3, HG4

RET

2. С использованием программной перекодировки:

Порты вывода:

OPORT1: для HG1

OPORT2: для HG2

OPORT3: для HG3

OPORT4: для HG4

DISPLAY: LXI D, DATA ; Начальный адрес массива

LDAX D ; В (А) код для символа 1

CALL CROSSCODE ; Подпрограмма перекодировки

OUT OPORT1 ; Вывод на HG1

INX D ; Чтение кода символа 2

LDAX D

CALL CROSSCODE

OUT OPORT2

.

.

.

OUT OPORT4

RET

Достоинства статического метода управления дисплеем:

  1. простота программной реализации

  2. простота схемной реализации

Недостатки:

  1. большой потребляемый ток:

  2. большое число соединительных проводов

  3. данный метод удобно использовать, когда число индикаторов ≤ 4

6. ДинамичесКий метод управления линейным дисплеем.

В каждый момент времени горит только 1 индикатор. Чтобы не было мерцания надо напряжение подавать сначала на сегменты, затем на электроды:

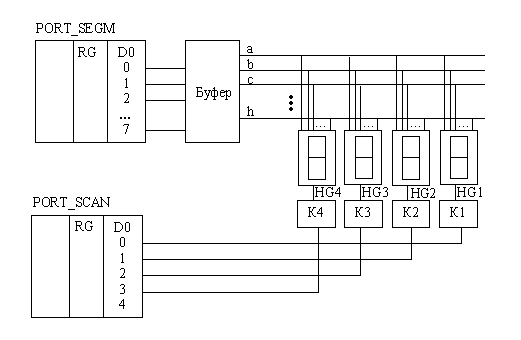

Порт вывода PORT_SEGM служит для возбуждения сегментов каждого индикатора.

Порт вывода PORT_SCAN управляет ключами К1-К4, замыкающими цепи общих электродов индикаторов дисплея. Высвечивается только тот символ на индикаторе, ключ которого замкнут.

Недостаток: микропроцессор не выполняет никакой другой работы, кроме управления дисплеем.

7. Виды ацп, схемы подключения и программы опроса ацп

Все АЦП по быстродействию делят на 2 группы:

1) быстрые;

2) медленные;

На выходе АЦП − буферы с тремя состояниями. Имеется спец. сигнал и вывод для управления выходными буферами − разрешение буфера (Output Enable, OE).

Имеется сигнал для подачи тактовой частоты от внешнего генератора (CLK).

AI − вход для подачи аналогового сигнала.

a − старт

b − начало преобразования

b ÷ с − преобразование

с − конец преобразования

d − на выходе появляется цифровой код

е − завершение вывода
