Мал.3. Світлове табло тренажеру вітім.

1 - Лампа індикації відліку контрольного часу; 2 - Пристрій управління; 3 - Пристрій індикації контрольного часу; 4 - Корпус; 5 - Плата стабілізатора; 6 - Плата управління; 7 - Пристрій світлової індикації реанімаційних станів; 8 - Лампа розжарювання; 9 - Трансформатор; 10 - Скло; 11 - Роз'єм; 12 - Запобіжник; 13 - Мікротумблер перемикання 1:5; 2:15; 14 - Кнопка «Дихання»; 15 - Кнопка «Пульс»; 16 - Кнопка «Готовність»

Порядок роботи з тренажером.

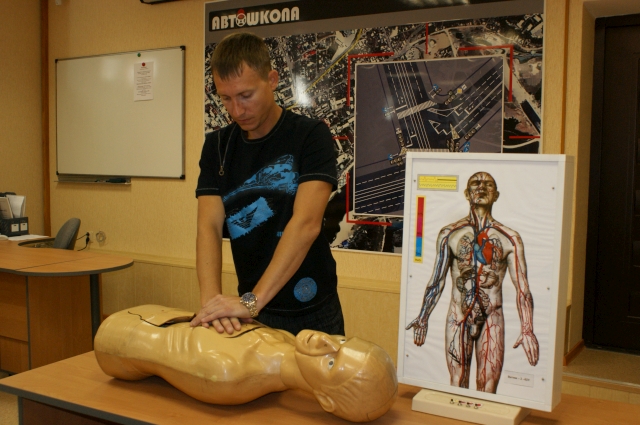

М уляж людини покласти на тверду основу (лавку, кушетку, стіл і т.д.) в положення лежачи на спині.

Світлове табло встановити на зручному для огляду місці на відстані не більш довжини кабелю „табло – муляж” і з’єднати за допомогою останнього з муляжем.

Ванночку, наповнену на 2/3 об’єму антисептичним розчином, встановити поряд з муляжем на зручному місці.

Нісоротову об’ємну маску занурити в ванночку з розчином, продезінфікувати відповідно з медичною інструкцією, висушити та встановити на тренажері.

Шнур живлення підключити до мережі 220В, 50Гц. При цьому, в правому верхньому куті з’являється цифровий підрахунок. Натиснути кнопку „Готовність” – тренажер до роботи готовий.

При натискуванні кнопки „Готовність” вихідний стан тренажеру відповідає стану клінічної смерті (відсутні ознаки анатомічного оживлення, дихання, пульс, зіниці очей розширені).

Для імітації стану людини, при якому серце ще скорочується, але дихання вже припинилось, слід натиснути кнопку „Пульс” – в області сонної артерії з’являється пульсові поштовхи з частотою 1Гц (60 разів за хвилину); зіниці очей звузюються; дихання (видимий рух передньої стінки грудної клітини) відсутнє. На світловому табло висвітиться скорочуече серце та спавші легені.

Для імітації стану живої людини треба натиснути кнопки „Пульс” та „Дихання” – на муляжі в області сонних артерій з’являться пульсові поштовхи, зіниці очей звузюються, з’явиться дихання (видимий підйом та спадання передньої стінки грудної клітини з частотою 12 – 20 „вдихів – видихів” за хвилину). На табло висвічується скорочуюче серце та роздуваючі легені людини.

ПРИМІТКА: Імітуємі на муляжі вихідні дані стану людини задаються викладачем і реанімаційні заходи вживаються з урахуванням вихідного стану муляжу.

Реанімаційні заходи здійснюються на тренажері при вихідному стані „клінічна смерть”. Здійснюють одну вентиляційну екскурсію (тобто одне вдування), після чого автоматично починається відлік „контрольного часу реанімації” і на екрані табло з’являється зображення серця в стані діастоли та спавші легені. В процесі вживання реанімаційних заходів на табло фіксуються показники реанімації. Так, при недостатньому об’ємі вдуваємого повітря (менше 1000мл.) на екрані висвічуються легені людини у спавшому стані. Нормальний об’єм вдуваємого повітря 1000 – 1500мл.; на екрані висвічуються легені людини з нормальним об’ємом повітря. Надмірний об’єм вдуваємого повітря (більше 1500мл.) супроводжується висвічуванням на екрані надмірно роздутих легень людини. При недостатній компресії серця на екрані висвічує серце в стані діастоли (розслаблення). Нормальна компресія серця досягається при зусиллі натискування 130 – 340Н – на екрані висвічує серце в стані сістоли (стиснення).

При виконанні заходів прямого масажу серця з зусиллям натискування, перебільшуючи в 1,5 – 2 рази номінальне зусилля (надмірна компресія серця), на екрані світлового табло реєструються множені переломи ребер.

Натисніть кнопку „Готовність”, потім зробіть вдування, при цьому автоматично почнеться відлік контрольного часу реанімації. З цього моменту протягом 1 хвилини робіть штучну вентиляцію легень в режимах „1:5” – одно вдування, 5 компресій серця за час (7±1)с . або „2:15” – 2 вдування, 15 компресій серця за час (15 ±1)с та непрямий масаж серця. Режим встановити тумблером на світловому табло по вказівці викладача.

По закінченні контрольного часу реанімації (60с) світловий лідер перестає пульсувати. При правильно виконаних заходах реанімації на екрані світлового табло видно скорочуюче серце та роздуті легені. На муляжі з’являються ознаки анатомічного оживлення (в області сонних артерій з’являться пульсові поштовхи, зіниці очей звузяться, з’явиться видимий підйом та спадання стінки грудної клітини).При недостатній компресії або недостатнії вентиляції по закінченні контрольного часу реанімації на табло залишається зображення розслабленого серця та опавших легень. Для підготовки тренажера до нового циклу роботи натисніть кнопку „Готовність”.
