Главный жк-экран

Главный ЖК-экран обеспечивает часть пользовательского интерфейса на лицевой панели консоли. Содержание, формат, действия и другая информация, отображаемая на экране, зависит от текущей операции, выполняющейся на консоли.

В режиме установки (Setup) главный ЖК-экран действует в качестве помощника, показывающего, в каком месте структуры меню Вы находитесь, и дающего инструкции, что делать.

Когда выбран экран Memories или Submasters, главный ЖК-экран действует как малый просмотровый портал окна Memories или Submasters.

При выборе любого из других главных окон (Program Window, Outputs, Groups и т.д.) главный ЖК-экран отображает простое текстовое сообщение, переадресующее Вас к монитору, плюс, версию программного обеспечения консоли и другую полезную информацию. Например:

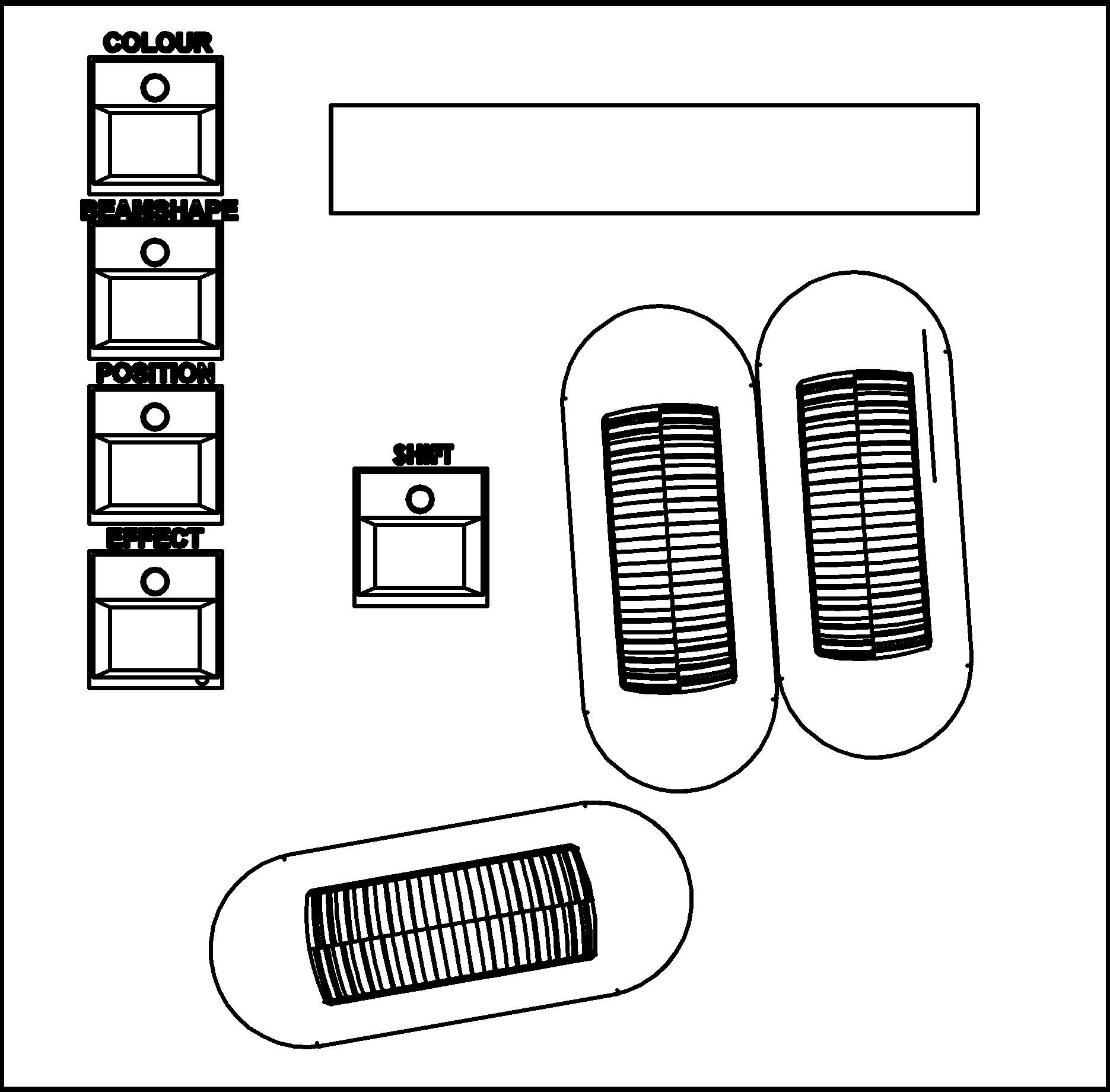

Колеса управления и их жк-экран

ЖК-экран колес управления

ЖК-экран в секции колес управления используется для индикации того, какие параметры прибора или другие данные управляются каждым из трех колес управления.

Пример – когда показываются значения параметров прибора. ЖК-экран блока колес управления показывает наименование параметра (например, Colour1) и значение в процентах, DMX-значение или имя элемента параметра.

Статус маркировки показан при помощи инверсной графики – инверсный экран показывает маркированные параметры, а обычный цветной экран показывает немаркированный параметр.

Колеса управления

Для установки уровней параметров приборов и других данных используются три колеса управления. Наименования параметров прибора или других данных, в текущий момент привязанных к каждому из трех колес, показываются на ЖК-экране блока колес управления.

Режимы редактирования колес управления

Существует несколько режимов редактирования при помощи колес, которые применяются при одновременном редактировании нескольких приборов: Absolute – абсолютный, Relative – относительный, Fan First – построить по первому, Fan Middle – построить по среднему, Fan Last – построить по последнему, Fan V – построить по среднему с инверсией.

Для каждого атрибута существует обычный режим колеса, который действует при движении колеса, и дополнительный режим колеса, который действует при удержании кнопки SHIFT и движении колеса.

Дальнейшие подробности по каждому из режимов редактирования, и как регулировать обычный и дополнительный режимы для каждого атрибута, см. на стр. 92 руководства..

Руководство по быстрому старту Leap Frog 48/96

Добро пожаловать в Руководство по быстрому старту Leap Frog 48/96. Эта глава предназначена для того, чтобы помочь Вам начать работать с новой консолью Leap Frog – полную информацию, пожалуйста, смотрите в соответствующей главе этого Руководства пользователя.

Начало работы

Перед включением консоли необходимо подсоединить к ней все периферийное оборудование, которое Вы будете использовать. Консоль имеет поддержку таких USB-устройств, как клавиатура, мышь и VGA-монитор (или сенсорный экран). Вдобавок, Вы должны подключить DMX-кабель или Ethernet-кабель для управления Вашими осветительными приборами.

Они должны быть подсоединены до включения питания, т.к. подсоединение уже после включения питания может привести к повреждениям ПО или оборудования.

Подключив все необходимое периферийное оборудование, включите консоль, используя выключатель на задней панели. Если ничего не происходит, убедитесь, что выключатель питания установлен в положение ON, а к внешнему блоку питания подключен провод. Консоль начнет загружаться, и на экране появятся сообщения программного обеспечения консоли.
