Управление параметрами приборов
Каждая модель приборов имеет собственный набор параметров (интенсивность, цвет, гобо, pan, tilt и т.д.), которые классифицируются или группируются вместе в различные атрибуты (цвет, форма луча, положение). После выбора прибора кнопки атрибутов и колеса управления, при необходимости, могут быть использованы для регулировки уровней параметров.
Управление интенсивностью
Параметр интенсивности прибора регулируется колесом управления. Прежде всего, выберите требуемые приборы, как описано выше, и затем нажмите кнопку POSITION (если она еще не нажата).
Параметр интенсивности привязан ко второму колесу управления. Используйте колесо управления, чтобы регулировать уровень интенсивности. Выходное значение будет показано на ЖК-экране над соответствующим колесом управления.
Совет – интенсивность не меняется?
Если выходные уровни интенсивности не меняются при регулировке параметров интенсивности при помощи колеса, убедитесь, что фейдер GRAND MASTER находится в максимальном положении, а кнопка BLACKOUT выключена. Если выбранные приборы имеют параметр Shutter (заслонка), убедитесь, что заслонка открыта.
Управление параметрами цвета, формы луча и положения
Параметры цвета, формы луча и положения выбранных приборов управляются при помощи колес управления. Прежде всего, выберите необходимые приборы и затем нажмите одну из кнопок атрибутов (COLOUR, BEAMSHAPE или POSITION).
Соответствующие параметры приборов привязаны к колесам управления и отображаются на ЖК-экране колес.
Если прибор имеет более чем три управляемых параметра для выбранного атрибута, нажмите кнопку атрибута снова для выбора следующей группы параметров.
Маркировка параметров
В консоли Leap Frog 48/96 параметры приборов должны быть «промаркированы» для того, чтобы быть записанными.
Статус маркировки каждого параметра прибора отображается на ЖК-экране колес управления (инверсное изображение означает «маркированный») и в окне программирования при помощи цвета фона (зеленый означает «маркированный»).
Если значение параметра изменено при помощи движения колеса управления, перевода прибора в «домашнее» положение или непосредственно в окне программирования, он будет промаркирован автоматически.
Имеется возможность промаркировать или размаркировать параметры прибора вручную, удерживая нажатой кнопку CLEAR и двигая соответствующее колесо управления или фейдер.
Палитры
Консоль Leap Frog 48/96 обеспечивает пользователю четыре набора из 200 палитр. Палитры хранятся под номинальными заголовками Colour (цвет), Beamshape (форма луча), Position (положение) и Effects (эффекты). Если с каким-либо атрибутом действие производилось последним (например, была нажата кнопка Colour, а колеса показывают параметры Cyan, Magenta и Yellow), МФК отображают соответствующие цветовые палитры.

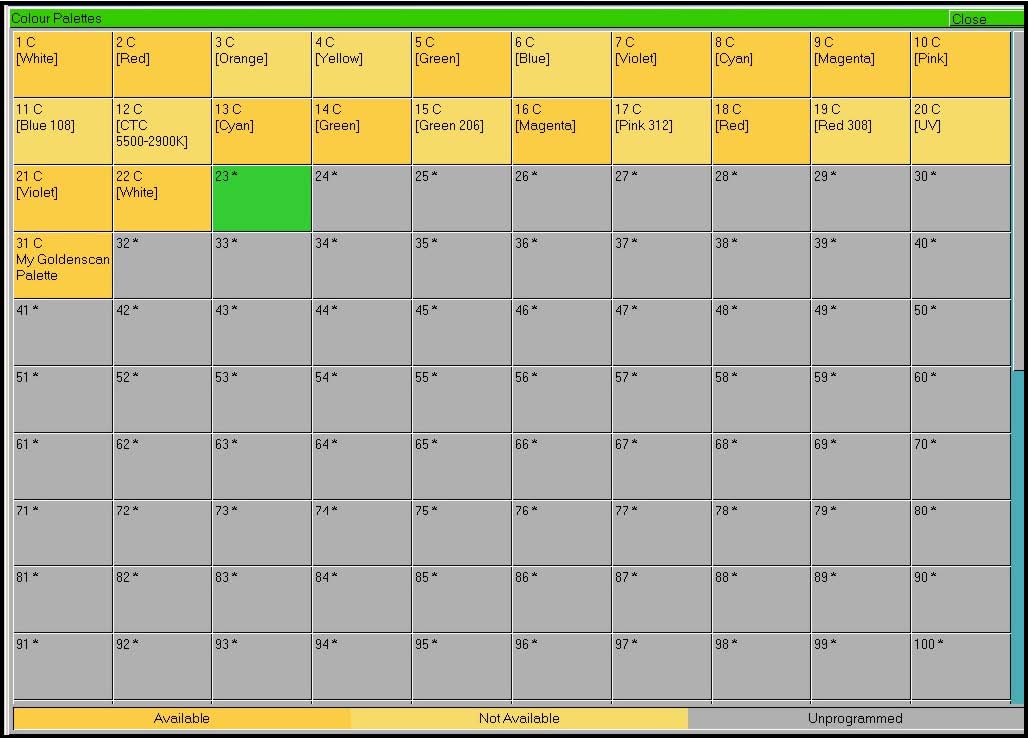

Окно палитр
Каждый набор палитр имеет свое собственное окно. Для отображения окна палитр на мониторе, удерживайте нажатой кнопку SHIFT и затем нажмите соответствующую кнопку атрибута (COLOUR, BEAMSHAPE, POSITION или EFFECTS). Окно палитр содержит программные кнопки для каждой из 200 палитр.
