Метрология-это наука об измерениях,методах и сред. Измерений,обработки результатов и погрешностях.

Понятие квалитета

К В А Л И Т Е Т

это степень точности изготовления детали Квалитетов -

19: 0,1; 0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10; 11; 12; 13; 14; 15; 16; 17 квалитеты

Применение квалитетов

0,1; 0; 1; - для концевых мер длины;

2; 3; 4; - для калибров;

5-12 квалитеты – для точных ответственных сопряжений;

13-17 квалитеты - для неточных и неответственных сопряжений

Нормальной считается температура + 20 º С

ПОСТРОЕНИЕ СХЕМЫ ПОЛЯ ДОПУСКА Графическое изображение

ВИДЫ ПОСАДОК

Посадка с зазором

Посадка с натягом

Переходная посадка

1. Посадка с зазором

- это посадка, при которой наблюдается зазор в соединении.

При посадке с зазором размер сопрягаемого отверстия больше размера вала.

2. Посадка с натягом

- это посадка, в которой наблюдается натяг в соединении. При посадке с натягом размер сопрягаемого вала больше размера отверстия.

3. Переходные посадки

При переходной посадке может наблюдаться как зазор, так и натяг в соединении.

Правила нанесения размеров и посадок на чертежи

3 способа нанесения размеров и посадок на чертежи:

1. Буквенное обозначение:

На пример:

60H8, 60h8 ;

Численное обозначение:

60, 60;

3 Смешанное:

60H8( ), 60h8( )

Отклонения формы, расположения, шероховатости и волнистости поверхностей деталей

При анализе точности геометрических параметров деталей различают поверхности:

Номинальные (идеальные, не имеющие отклонений формы и размеров), форма которых задана чертежом, и реальные (действительные), которые ограничивают деталь, отделяя ее от окружающей среды;

База — поверхность, линия, точка детали (или выполняющее ту же функцию их сочетание), определяющие одну из плоскостей или осей системы координат, по отношению к которой задается допуск расположения или определяется отклонение расположения;

Профиль поверхности — линия пересечения (или контур) поверхности с плоскостью или заданной поверхностью. Реальные поверхности и профили отличаются от номинальных.

Классификация отклонений геометрических параметров деталей

Отклонения геометрических параметров можно классифицировать как:

Отклонения собственно размера (ΔD) относят к отклонениям нулевого порядка;

Отклонения расположения поверхностей (е) — к отклонениям 1-го порядка;

Отклонения формы поверхности (ΔФ) — к отклонениям 2-го порядка;

Волнистость — к отклонениям 3-го порядка;

Шероховатость поверхности — к отклонениям 4-го порядка.

Для получения оптимального качества изделий в общем случае необходимо нормировать и контролировать точность линейных и угловых размеров, формы и расположения поверхностей деталей и составных частей, а также волнистость и шероховатость поверхностей деталей.

В основу нормирования и количественной оценки отклонений формы и расположения поверхностей положен принцип прилегающих прямых, поверхностей и профилей.

ОТКЛОНЕНИЯ ФОРМЫ ЦИЛИНДРИЧЕСКИХ ПОВЕРХНОСТЕЙ

В ПОПЕРЕЧНОМ СЕЧЕНИ

Отклонение от круглости — наибольшее расстояние Δ от точек реального профиля до прилегающей окружности.

Овальность — отклонение от круглости, при котором реальный профиль представляет собой овалообразную фигуру, наибольший и наименьший диаметры которой находятся во взаимно перпендикулярных направлениях.

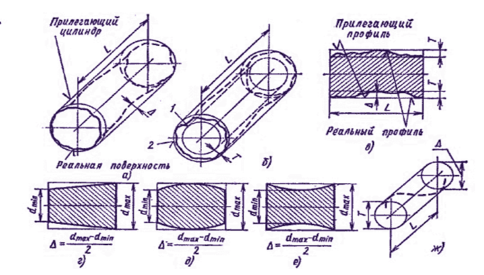

Огранка — отклонение от круглости, при котором реальный профиль представляет собой многогранную фигуру. Отклонения от цилиндричности и профиля продольного сечения

а) Отклонение от цилиндричности;

б) Отклонение профиля продольного сечения;

в) Профиль продольного сечения;

г) Конусообразность;

д) Бочкообразность;

е) Седлообразность;

ж) Отклонение от прямолинейности оси (или линии) в пространстве;

СИСТЕМА НОРМИРОВАНИЯ ОТКЛОНЕНИЙ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ

Отклонение от цилиндричности — наибольшее расстояние Δ от точек реальной поверхности до прилегающего цилиндра в пределах нормируемого участка L.

Отклонение профиля продольного сечения — наибольшее расстояние Δ от точек образующих реальной поверхности, лежащих в плоскости, проходящей через ее ось, до соответствующей стороны прилегающего профиля в пределах нормируемого участка L.

Отклонение профиля продольного сечения характеризует отклонения от прямолинейности и параллельности образующих.

Конусообразность — отклонение профиля продольного сечения, при котором образующие прямолинейны, но не параллельны

Б очкообразность — отклонение профиля продольного сечения, при котором образующие непрямолинейны и диаметры увеличиваются от краев к середине сечения

Седлообразность — отклонение профиля продольного сечения при котором образующие непрямолинейны и диаметры уменьшаются от краев к середине сечения

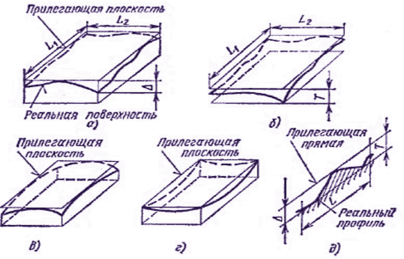

Прилегающая прямая — прямая, соприкасающаяся с реальным профилем и расположенная вне материала детали так, чтобы отклонение от нее наиболее удаленной точки реального профиля

имело минимальное значение;

Прилегающая окружность — это окружность минимального диаметра, описанная вокруг реального профиля наружной поверхности вращения или максимального диаметра, вписанная в реальный профиль внутренней поверхности вращения;

Прилегающая плоскость — это плоскость, соприкасающаяся с реальной поверхностью и расположенная вне материала детали так, чтобы отклонение от нее наиболее удаленной точки реальной поверхности в пределах нормируемого участка имело минимальное значение;

Прилегающий цилиндр — это цилиндр минимального диаметра, описанный вокруг реальной наружной поверхности, или максимального диаметра, вписанный в реальную внутреннюю поверхность.
