31

Час

Sзим%

Sлет%

Час

Sзим%

Sлет%

1

30

20

13

30

20

2

60

20

14

50

20

3

60

40

15

50

40

4

30

40

16

100

90

5

30

20

17

90

100

6

100

20

18

80

40

7

100

100

19

80

40

8

100

100

20

30

20

9

100

100

21

30

20

10

90

60

22

30

20

11

30

60

23

60

40

12

30

20

24

30

20

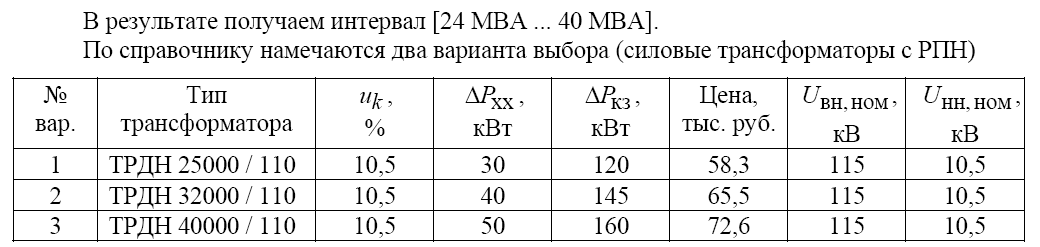

Выбор силовых трансформаторов подстанции

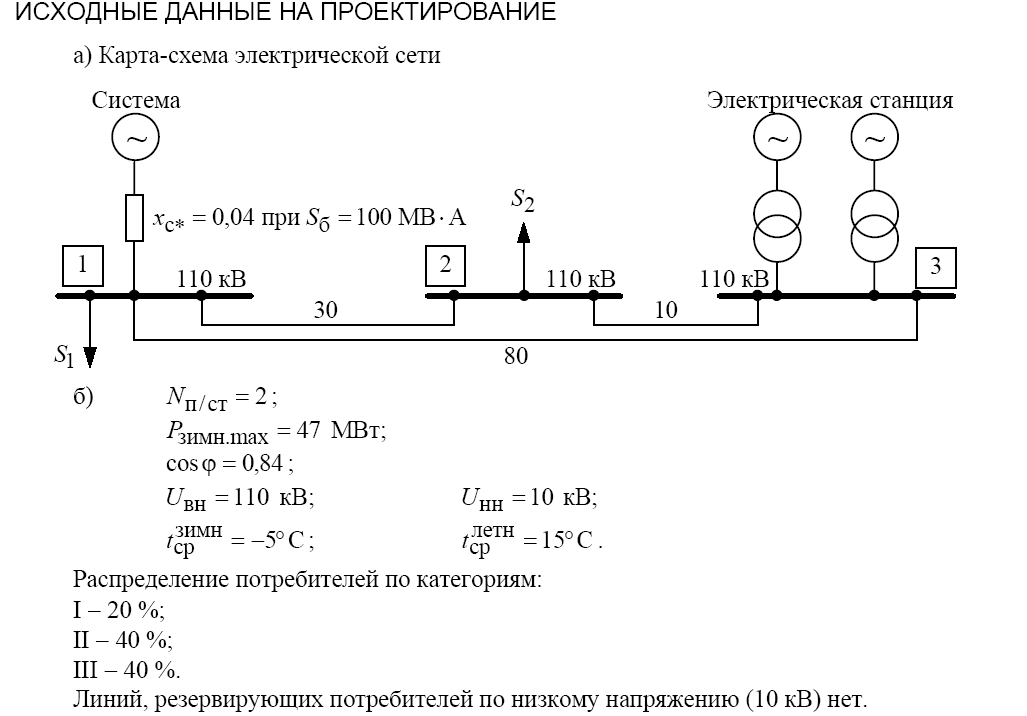

Поскольку на проектируемой ПС имеются потребители I и II категорий, а резерв по 10 кВ отсутствует, нормами технологического проектирования регламентируется устанавливать не менее 2 трансформаторов. Так как вариант с использованием трех трансформаторов, как правило, приводит к значительному увеличению капиталовложений в РУ (установка дополнительных выключателей) и трансформаторы, намечаются варианты с двумя трансформаторами .

где – мощность трансформатора, МВА; – доля допустимых отключений потребителей; – коэффициент допустимой перегрузки маслонаполненных трансформаторов (40 %).

  1. 50% потребителей III категории

  1. 100% Потребителей III категории

Нагрузочная способность

Предельные значения температуры и тока для режимов нагрузки, превышающей номинальную

Тип нагрузки

Трансформаторы

Распредели–тельные

Средней мощности

Большой мощности

Режим систематических нагрузок

Нагрузка, отн. ед.

1,5

1,5

1,3

Температура наиболее нагретой точки и металлических частей, соприкасающихся с изоляционным материалом, °С

140

140

120

Температура масла в верхних слоях, °С

105

105

105

Относительный износ, отн. ед.

1

1

1

Режим продолжительных аварийных перегрузок

Нагрузка, отн. ед.

1,8

1,5

1,3

Температура наиболее нагретой точки и металлических частей, соприкасающихся с изоляционным материалом, °С

150

140

130

Температура масла в верхних слоях, °С

115

115

115

Распределительный трансформатор – трехфазный трансформатор номинальной мощностью не более 2500 кВА или однофазный номинальной мощностью не более 833 кВА классов напряжения до 35 кВ включительно, то есть понижающий трансформатор с раздельными обмотками и напряжением распределительной сети, с охлаждением ON (М или Д) и без РПН.

Трансформатор средней мощности – трехфазный трансформатор номинальной мощностью не более 100 МВА или однофазный номинальной мощностью не более 33,3 МВА с раздельными обмотками

Трансформатор большой мощности – трансформатор мощностью более 100 МВА

_______________________________

Термический износ изоляции трансформатора

Кроме всех других воздействий, которыми можно было бы пренебречь, изоляция подвергается термохимическому износу. Этот процесс является кумулятивным и приводит к недопустимому ее состоянию по некоторым критериям

Относительная скорость износа определяется по формуле

.

Относительный износ изоляции L (или относительное сокращение срока службы) в течение определенного периода времени составит

, или

(2.6.2)

где

n

порядковый номер интервала времени;

N

общее количество равных интервалов времени.

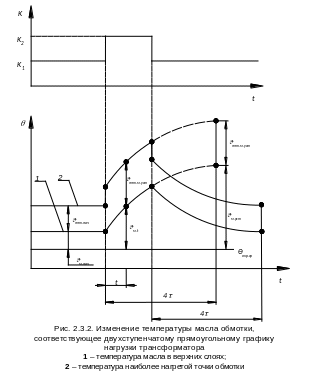

Тепловые характеристики

Показатель

Трансформаторы

Распредели–тельные

Средней и большой мощности

М (ONAN)

Д (ON)

Ц/ДЦ (OF)

НДЦ (OD)

Показатель степени масла

X

0,8

0,9

1,0

1,0

Показатель степени обмотки

Y

1,6

1,6

1,6

2,0

Отношение потерь

d

5

6

6

6

Тепловая постоянная времени масла

, ч

3,0

2,5

1,5

1,5

Температура охлаждающей среды

охл, °C

20

20

20

20

Превышение температуры наиболее нагретой точки

 ннт.nom, °С

78

78

78

78

Градиент температуры наиболее нагретой точки (масло на выходе из обмотки)

 ннт.м.nom, °С

23

26

22

29

Превышение температуры масла на выходе из обмотки

 м.nom, °С

55

52

56

49
