Лекція 15 Підсистеми забезпечення, стадії й принципи розробки сапр тп

Система автоматизованого проектування - це комплекс засобів автоматизації проектування, взаємопов’язаних з необхідними підрозділами проектної організації й колективом фахівців (користувачів системи), що виконують автоматизоване проектування.

Основна властивість САПР як системи проектування полягає в тому, що вона забезпечує одержання закінчених проектних рішень і відповідних цим рішенням проектних документів.

САПР складається з компонентів, що виконують певну функцію в системі, їх називають забезпеченням.

Технічне забезпечення – пристрої обчислювальної й організаційної техніки, засоби передачі даних, вимірювальні й інші пристрої або їхні сполучення, необхідні для автоматизованого проектування.

Математичне забезпечення – сукупність математичних методів, моделей і алгоритмів, необхідних для виконання проектування.

Програмне забезпечення – документи з текстами програм, програми на машинних носіях і інструктивні документи для використання програм. Програмне забезпечення (ПО) - це втілене на мовах програмування математичне забезпечення: математичні моделі й алгоритми. ПО, як правило, взаємодіє з інформаційним забезпеченням предметної області проектування.

Інформаційне забезпечення – документи, що містять описи типових проектних рішень, довідкової інформації, представлені у відповідній формі.

Лінгвістичне забезпечення – сукупність мов опису вихідних даних і завдань на проектування, результатів проектування, у тому числі й проміжних результатів, представлених у зручній для розуміння й практичного застосування формі. Для повноцінної роботи з використанням САПР користувач повинен освоїти лінгвістичне й методичне забезпечення конкретної системи.

Методичне забезпечення – документи, у яких відбиті склад, правила відбору й експлуатації засобів (технічних, математичних, програмних) забезпечення автоматизованого проектування.

Організаційне забезпечення – положення, інструкції, накази, штатні розклади, кваліфікаційні вимоги й інші документи, що визначають склад проектної організації і її підрозділів, зв'язки між ними, виконувані функції, форму подання результатів проектування й порядок проходження проектних завдань.

Перераховані компоненти виконують задані функції і є найменшими, неподільними, розробленими самостійно або покупними елементами САПР.

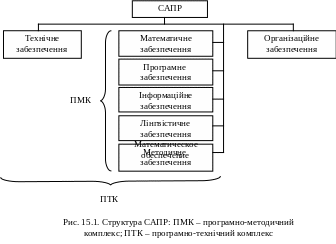

При проектуванні все компоненти САПР функціонують у взаємодії. Для користувача апаратні й програмні засоби виступають як єдине ціле, утворюючи інструмент проектування. Цей інструмент складний і неоднорідний, у ньому можна виділити окремі структурні одиниці: програмно-методичні (ПМК) і програмно-технічні комплекси (ПТК), підсистеми САПР (рис. 15.1).

Програмно-методичний комплекс – сукупність взаємозалежних частин програмного, математичного, інформаційного, лінгвістичного й методичного забезпечень, необхідна для одержання закінченого проектного рішення в цілому або для виконання певних процедур. Наприклад, виділяють ПМК оформлення документації, синтезу проектних рішень, моделювання й т.п.

Програмно-технічний комплекс – сукупність ПМК і засобів технічного забезпечення. Прикладами ПТК можуть служити автоматизовані робочі місця, що включають у себе ЕОМ, комплект периферійних пристроїв і ряд ПМК для виконання проектних процедур.

У конкретних САПР можна виділити підсистеми.

Підсистема САПР – це складова структурна частина САПР, що володіє всіма властивостями системи.

Підсистеми САПР можуть бути проектуючі і обслуговуючі.

Проектуючі підсистеми безпосередньо беруть участь у виконанні проектних процедур, реалізують певний етап проектування або групу зв'язаних проектних завдань. Прикладами проектуючих підсистем є: підсистема ескізного проектування; підсистема проектування корпусних деталей; підсистема проектування технологічного процесу механічної обробки.

Обслуговуючі підсистеми мають загальносистемне застосування й забезпечують функціонування проектуючих підсистем, а також оформлення, передачу й видачу отриманих у них результатів. Прикладами обслуговуючих підсистем є: система керування базами даних; підсистема документування; підсистема графічного введення - виведення.
