Глава 10. Системы управления, контроля и сигнализации на электрических станциях и подстанциях.
10.1. Назначение систем управления, контроля и сигнализации
Для обеспечения требуемых режимов электрические станции и подстанции оснащаются системами и устройствами управления, контроля и сигнализации, представляющими собой в большей или меньшей степени автоматизированный информационно-управляющий комплекс.
Системы и устройства управления позволяют:
а) разворачивать, синхронизировать с сетью и включать на параллельную работу с ней генераторы электростанций;
б) включать в работу и отключать от сети элементы электрических систем;
в) производить переключения в РУ электроустановок, воздействуя на выключатели и разъединители;
г) изменять активную и реактивную нагрузку элементов электрических систем;
д) изменять режим работы электроустановки.
Системы и устройства контроля позволяют контролировать:
а) режим работы элементов электроустановок (генераторов, синхронных компенсаторов, трансформаторов, электродвигателей, линий электропередачи, реакторов и т. п.), наличие перегрузок, допустимость перехода от одного режима к другому;
б) положение коммутационных аппаратов (выключателей, разъединителей и т. д.);
в) параметры режима электрической системы (напряжение в узлах, токи цепей, частоту в сети, температуру различных частей электрооборудования и т. д.);
г) состояние изоляции силовых цепей переменного тока;
д) состояние изоляции цепей оперативного тока;
е) стабильность ведения заданного режима работы электроустановки и ее элементов;
ж) величину выработанной или потребленной электроэнергии;
з) правильность выполнения операций дежурным персоналом электроустановок.
Системы и устройства сигнализации тем или иным способом оповещают дежурный персонал:
а) об отклонении режима работы электроустановки или ее элементов от заданного режима;
б) о перегрузках оборудования;
в) о нарушении изоляции цепей переменного и постоянного тока;
г) о неисправности предохранителей в цепях оперативного тока;
д) о положении коммутационных аппаратов;
е) о готовности оборудования к изменению режима работы и переключениям в технологической или электрической схеме;
ж) о неправильных операциях персонала по управлению электроустановкой.
В последнее время в связи с вводом на электростанциях мощного уникального оборудования с большим числом вспомогательных устройств функции управления, контроля и сигнализации все больше переходят от человека к различного рода системам автоматики, в том числе к системам с цифровыми вычислительными машинами и к системам с цифро-аналоговыми комплексами.
10.2. Щиты управления
Щитом управления называют устройство, с помощью которого оперативный персонал осуществляет управление оборудованием электрических станций.
На щитах управления обычно располагаются контрольно-измерительные приборы, устройства управления и сигнализации. С помощью так называемых контрольных кабелей приборы и устройства щитов управления соединяются с управляемыми или контролируемыми объектами, образуя собственно цепи и системы управления, контроля и сигнализации. Месторасположение и конструкция щитов управления, а также функции, выполняемые дежурным персоналом щитов, зависят от принятой в конкретной электроустановке структуры управления технологическим процессом (цеховая, блочная). Щит управления стараются размещать в центре оперативного участка, где находится оборудование, управляемое с данного щита. Этим обеспечивается наименьшая протяженность контрольно-измерительных кабелей и кратчайшая дорога персонала ко всем элементам обслуживаемого оперативного участка.
На электростанциях с поперечными связями организуют посты (щиты) управления трех видов: главный щит управления (ГЩУ) для управления генераторами, трансформаторами, воздушными и кабельными линиями, междушинными связями; групповые агрегатные щиты управления (ГрЩУ) для управления котлами и турбинами; местные щиты управления (МЩУ) вспомогательных цехов и общестанционных установок. Управление основными агрегатами станции (турбиной, генератором) и станцией в целом осуществляется дежурным инженером станции с главного щита управления; отсюда же осуществляется оперативная связь с диспетчером энергосистемы.
На электростанциях большой мощности, выполненных по блочным схемам, помимо главного (или центрального ЦЩУ) щита управления сооружаются также блочные щиты управления (БЩУ), обычно по одному на два смежных блока, также устанавливают агрегатные щиты управления (АЩУ), на которых размещают аппараты и приборы, необходимые персоналу при обходах. Дежурный инженер блочного щита управляет всеми элементами блока (котел, турбина, генератор, система собственных нужд), осуществляя, в частности, операции по включению генераторов в сеть, набору и регулированию их нагрузки, отключению генераторов от сети и т. п. Дежурный же инженер станции руководит работой станции в целом, управляет коммутационной аппаратурой распределительных устройств повышенных напряжений; при острой необходимости в аварийных ситуациях берет на себя управление блоками.
Щиты управления располагают в изолированных помещениях, находящихся внутри главного корпуса (например, ГрЩУ, АЩУ), в пристройке к главному корпусу (например, БЩУ), в зданиях вспомогательных цехов и установок (МЩУ), в пристройке к зданию ГРУ (ГЩУ)- (см. рис.10.1.) или в отдельно стоящем здании (ЦЩУ).

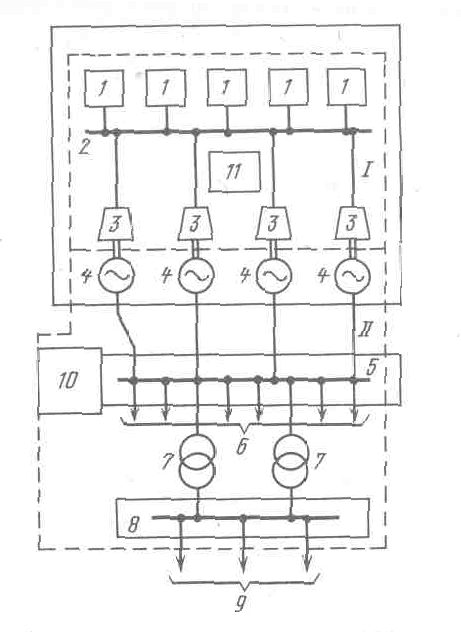

Рис. 10.1. Размещение оперативных участков и щитов управления ТЭЦ с поперечными связями;
1 - котел; 2 - паровая магистраль; 3 - турбина; 4 - генератор;
5 - РУ генераторного напряжения; 6 - линии местной нагрузки;
7 - трансформаторы связи с системой; 8 - РУ повышенного напряжения;
9 - линии электропередачи; 10 - главный щит управления ;
11 - групповые щиты управления котлов и турбин;
I - оперативный участок котлотурбинного цеха;
II — оперативный участок электроцеха.
Выбирая место расположения БЩУ, рассматривают два варианта (рис.10.1): а) внутри главного корпуса, в деаэраторной (бункерно-деаэраторной) этажерке; б) вне главного корпуса – в здании, примыкающем к главному корпусу со стороны машинного зала.
а) б)
Рис. 10.2. Варианты размещения блочного щита управления (БЩУ) на ТЭС:
1-турбоагрегат (турбина и генератор), 2- котел, 3 – деаэраторная (бункерно-деаэраторная) этажерка; 4-БЩУ
В первом варианте (рис.10.2,а) рационально используется площадь этажерей, а кабельные связи получаются относительно короткими – на 15-20% меньше, чем во втором варианте. При размещении БЩУ вне главного корпуса (рис.10.2,б) легче обеспечивается вентиляция, изоляция от шума и вибрации, достигается большая пожаробезопасность и появляется возможность использования естественного освещения.
Щиты управления выполняются в виде сборных конструкций (см. рис. 10.3) той или иной формы (прямолинейная, Г-образная, П-образная, полукруглая), собираемых из стандартных вертикальных панелей, а также из пульт-панелей. В помещениях щитов управления электростанций обычно устанавливают также панели релейной защиты и автоматики. Последние не требуют постоянного наблюдения со стороны дежурного персонала и поэтому располагаются за панелями щита управления.

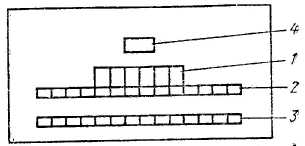

1— пульт-панели управления; 2— панели управления; 3— панели релейной защиты, автоматики и регистрирующих приборов; 4—стол дежурного.
Оборудование мощных узловых подстанций районных сетей с напряжением 220 - 750 кВ сложно и разнообразно. Поэтому на таких подстанциях сохраняют постоянный дежурный персонал и сооружают объединенный пост управления (ОПУ), Последний пристраивают к зданию РУ, а если оно отсутствует, то выполняют в виде отдельного здания, откуда дежурный персонал и осуществляет управление электроустановкой.
