7.5. Собственные нужды гэс

Технологический процесс получения электроэнергии на ГЭС значительно проще, чем на тепловых и атомных электростанциях, а поэтому требует значительно меньшего числа механизмов с. н.

Подсчет нагрузок с. н. ГЭС ведется конкретно для каждого проекта, так как эти нагрузки зависят не только от мощности установленных агрегатов, но и от типа электростанции (приплотинная, деривационная, водосливная и др.).

В учебном проектировании для определения установленной мощности с. н. ГЭС можно воспользоваться данными табл. 1.

В отличие от тепловых электростанций на ГЭС отсутствуют крупные электродвигатели напряжением 6 кВ, поэтому распределе­ние электроэнергии осуществляется на напряжении 0,4/0,23 кВ. Питание с. н. производится от трансформаторов, присоединенных к шинам 6—10 кВ, или отпайкой от блоков.

Потребители с. н. ГЭС делятся на агрегатные (маслонасосы МНУ, насосы откачки воды с крышки турбины, охлаждение главных трансформаторов и др.) и общестанционные (насосы технического водоснабжения, насосы откачки воды из отса­сывающих труб, дренажные и пожарные насосы, отопление, осве­щение, вентиляция, подъемные механизмы и др.).

Часть этих потребителей являются ответственными (техниче­ское водоснабжение, маслоохладители трансформаторов, маслонасосы МНУ, система пожаротушения, механизмы закрытия затво­ров напорных трубопроводов). Нарушение электроснабжения этих потребителей с. н. может привести к повреждению или отключению гидроагрегата, снижению выработки электроэнергии, разрушению гидротехнических сооружений.

На рис. 7.6. приведен пример схемы питания с. н. мощной ГЭС.

Агрегатные с. н. питаются от отдельных секций 0,4/0,23 кВ. Часть потребителей общестанционных с. н. может быть значительно удалена от здания ГЭС, поэтому возникает необходимость распределения электроэнергии на более высоком напряжении (3,6 или 10 кВ). В этом случае

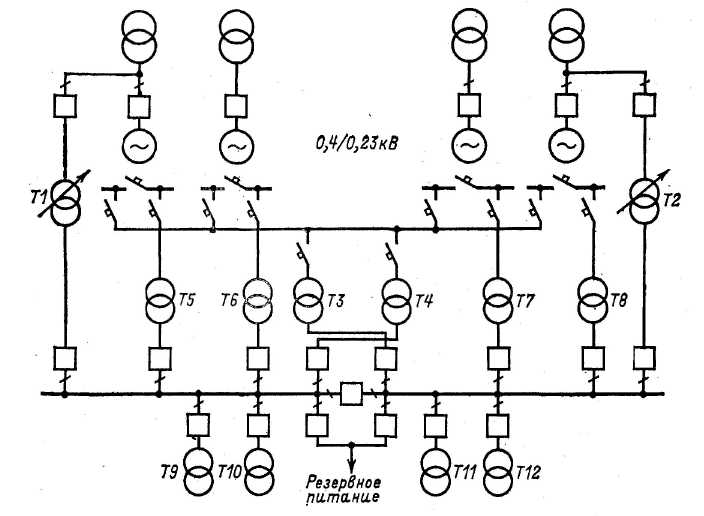

Рис. 7.6. Схема питания с. н. мощной ГЭС.

предусматриваются главные трансформаторы с. н. 77, Т2 и агрегатные Т5 — Т8. Трансформаторы Т9 — Т12 служат для питания общестанционных нагрузок. Резервное пита­ние секций 6 кВ осуществляется от местной подстанции, оставшейся после строительства ГЭС. Резервирование агрегатных с. н. осуще­ствляется от резервных трансформаторов ТЗ, Т4. Ответственные потребители с. н., отключение которых может привести к отключе­нию гидроагрегата или снижению его нагрузки, присоединяются к разным секциям с. н.

Мощность трансформаторов агрегатных с. н. выбирается по сум­марной нагрузке с. н. соответствующих агрегатов. Главные тран­сформаторы (Т1, Т2) выбираются с учетом взаимного резервирова­ния и с возможностью их аварийной перегрузки.

На крупных ГЭС возможно присоединение трансформаторов агрегатных с. н. отпайками от блоков, а резервирование секций 6 кВ может осуществляться от автотрансформаторов связи подобно схемам с. н. на блочных ТЭС.

7.6. Собственные нужды подстанций

Состав потребителей с. н. подстанций зависит от типа подстан­ции, мощности трансформаторов, наличия синхронных компенса­торов, типа электрооборудования. Наименьшее количество потре­бителей с. н. на подстанциях, выполненных по упрощенным схемам, без синхронных компенсаторов, без постоянного дежурства. Это — электродвигатели обдува трансформаторов, обогрев приводов ОД и КЗ, шкафов КРУН, а также освещение подстанции.

На подстанциях с выключателями ВН дополнительными пот­ребителями являются компрессорные установки (для выключате­лей ВМК, ВВН, ВВБ), а при оперативном постоянном токе — за­рядный и подзарядный агрегаты. При установке синхронных ком­пенсаторов необходимы механизмы смазки их подшипников, на­сосы системы охлаждения СК.

Наиболее ответственными потребителями с. н. подстанций яв­ляются оперативные цепи, система связи, телемеханики, система охлаждения трансформаторов и СК, аварийное освещение, система пожаротушения, электроприемники компрессорной.

Таблица 7.2
