7.3. Собственные нужды тэц

Рабочие трансформаторы с. н. неблочной части ТЭЦ присоеди­няются к шинам генераторного напряжения. Число секций с. н. 6 кВ выбирается равным числу котлов. В некоторых случаях выделяют секции для питания общестанционных потребителей.

Мощность рабочих ТСН выбирают по условию

Sтсн ≥

где S_c.н — мощность с. н. по (1) неблочной части ТЭЦ; п — число секций 6 кВ в неблочной части ТЭЦ.

Мощность ТСН и количество секций с. н. в блочной части ТЭЦ выбирается так же, как для КЭС.

Резервный ТСН присоединяется к шинам ГРУ (при схеме с двумя системами шин) или отпайкой к трансформатору связи (при схеме с одной системой шин).

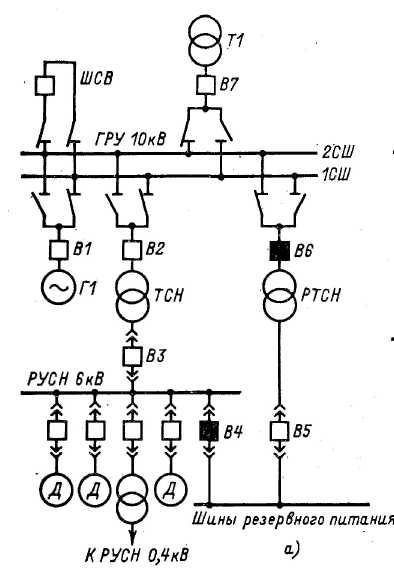

На рис. 7.3, а показано присоединение рабочего и резервного ТСН к двойной СШ ГРУ: рабочий трансформатор присоединен к 1СШ, а резервный — к 2СШ. Шиносоединительный выключатель ШСВ нормально включен, трансформатор связи присоединен к 2СШ. При повреждении в рабочем ТСН отключаются В2, ВЗ и автоматически включаются В6 и В4. При повреждении на рабочей системе шин 1СШ отключатся В1, ШСВ и ВЗ. Напряжение на ре­зервной системе шин 2СШ сохранится благодаря Т1, связанному с шинами ВН ТЭЦ, поэтому автоматически включатся В6 и В4, восстанавливая питание секции с. н.

Рис. 7.3. Схемы резервирования с. н. ТЭЦ.

а — от шин ГРУ; б — отпайкой от трансформатора связи.

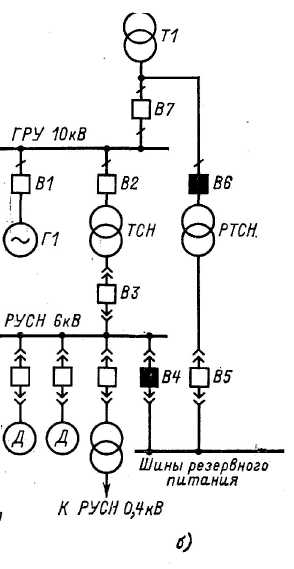

На рис. 7.3, б показано присоединение рабочего и резервного ТСН к ГРУ, выполненному с одной системой шин. При отключе­нии генератора Г1, при его пуске и останове собственные нужды питаются от рабочего ТСН. При аварии в ТСН отключаются выклю­чатели В2 и ВЗ и автоматически включаются В6 и В4, подавая питание от резервного трансформатора РТСН. При аварии на шинах ГРУ отключаются Bl, В7, затем защитой минимального напряже­ния ВЗ, после чего автоматически включаются В6 и В4, восстанавли­вая питание с. н. от шин ВН ТЭЦ через трансформаторы связи Т1 и резервный трансформатор РТСН.

Обычно к одной секции ГРУ присоединяется один ТСН или одна линия с. н. 6 кВ. В этом случае мощность резервного источника должна быть не меньше любого из рабочих источников.

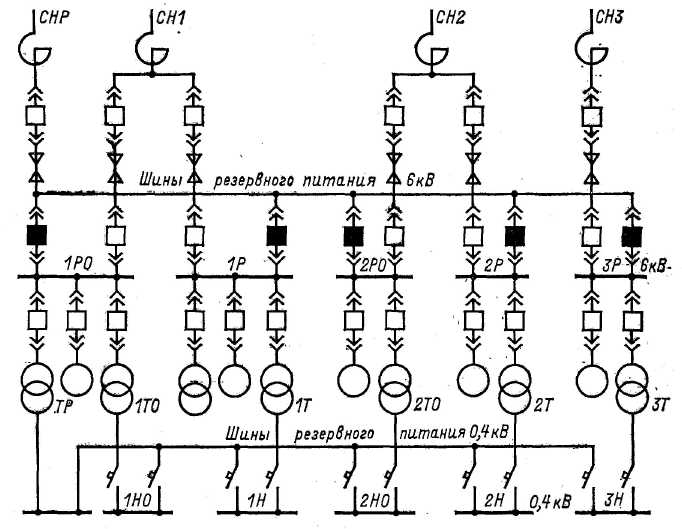

Рис. 7.4. Схема питания с. н. ТЭЦ с тремя турбинами по 60 МВт (рубильники в схеме не показаны).

Если к одной секции ГРУ присоединены два рабочих источника с. н., то мощность РТСН или резервной линии выбирается на 50% больше наиболее мощного рабочего источника.

Число резервных источников 6 кВ на ТЭЦ неблочного типа вы­бирается: один — при числе рабочих источников до шести включи­тельно; два — при большем числе рабочих ТСН или линий с. н.

Резервирование РУСН 0,4 кВ на ТЭЦ неблочного типа осущест­вляется от трансформаторов 6/0,4 кВ, число и мощность которых выбирается по такому же принципу. При этом рабочий и резерви­рующий его трансформатор присоединяются к разным секциям с. н. 6 кВ. Для вспомогательных цехов возможно взаимное резервиро­вание. Мощность резервных трансформаторов с. н., так же как и рабочих, не должна превышать 1000 кВ∙А. Мощность с. н. 0,4 кВ для ТЭЦ можно принять равной 15% общей мощности с. н.

На рис. 7.4. показана схема питания с. н. газомазутной ТЭЦ 3 х 60 МВт. От трех секций ГРУ 6 кВ отходят три реактированные линии для питания с. н. и одна линия резервного питания. Обще­станционные нужды выделены на секции 6 кВ 1PO, 2PO и 0,4 кВ — 1НО и 2НО. Потребители с. н. котельных и турбинных агрегатов питаются от секций 6 кВ 1P, 2Р, ЗР и секций 0,4 кВ 1Н, 2Н, ЗН. Резервный трансформатор 6/0,4 кВ присоединен к секции 1Р0.

Схема питания с. н. блочной ТЭЦ принципиально не отличается от схем с. н. КЭС.
