5 . Схемы поясняющие работу центробежного масляного фильтра и масляного насоса.

Полнопоточный центробежный масляный фильтр двигателя автомобиля ЗИЛ-130 (рис.) состоит из корпуса 1, который закрывается колпаком 8 через уплотнительную прокладку и зажимается гайкой 15. В корпусе на пустотелой оси 9 свободно установлен ротор 3, опирающийся на упорный шарикоподшипник 19. Ротор закрывается кожухом 5 через уплотнительное кольцо 4. Снизу в ротор ввернуты жиклеры 2 с противоположно направленными отверстиями. Сверху кожух закрепляется стопорным кольцом 12, упирается в опорную шайбу 13 через прокладку и зажимается гайкой 14. Осевое перемещение ротора предотвращается гайкой 16 с шайбой 17. На ось одета трубка 18 и направляющий щиток 7 с сеткой 6 и пружиной 11, прижимающей щиток к ротору. Масло от масляного насоса подводится в фильтр по каналу 20 и, очистившись, отводится по каналу 22.

Рис. Центробежный масляный фильтр (центрифуга) автомобиля ЗИЛ-130.

Р аботает фильтр так. Масло, подаваемое масляным насосом по каналу 20, подводится в полость щитка 7. Здесь небольшая часть его проходит через сетку 6, очищается и направляется в жиклеры 2, представляющие собой калиброванные отверстия, направленные под углом к оси ротора. Благодаря этому масло, вытекающее из жиклеров, создает реактивный момент, который приводит во вращение ротор вместе с кожухом и маслом, поступающим под кожух от направляющего щитка 7. Так как частота вращения ротора 5-6 тыс. об/мин, то под действием центробежной силы из вращающегося масла удаляются механические примеси. Очищенное масло проходит в центральный стержень 9 и по каналу 22 направляется в распределительную камеру и далее в главную масляную магистраль на смазку двигателя.

М асло, вытекающее из жиклеров, стекает в поддон картера. В случае сильного загустения его (пуск двигателя в холодное время года) или большого отложения грязи на внутренней поверхности кожуха ротора, когда масло не может пройти в ось 9, в работу включается перепускной шариковый клапан 23, нагруженный пружиной 24. Под давлением масла клапан сжимает пружину и неочищенное масло из канала 20 поступает в канал 22 и на смазку двигателя. В нижней части корпуса имеется спускная пробка 21 для слива отстоя.

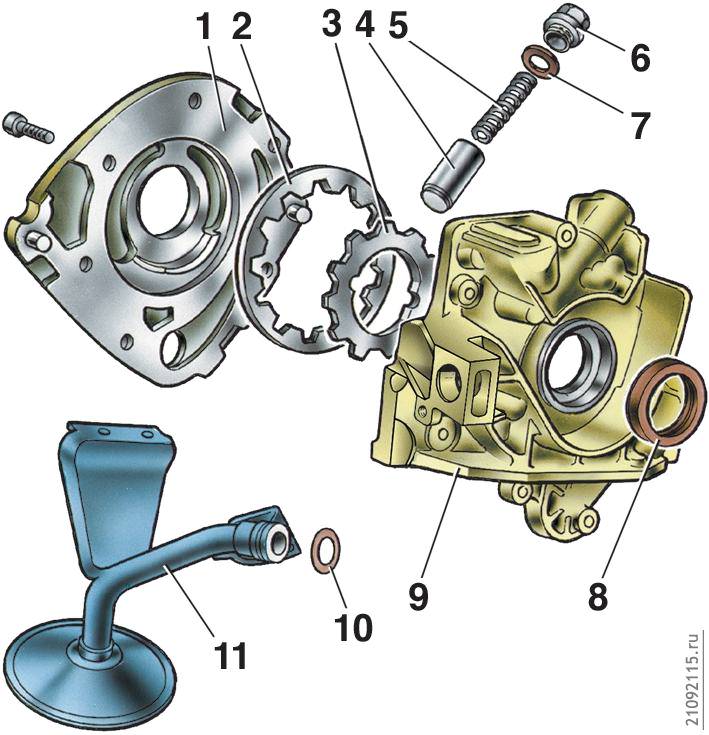

Детали масляного насоса: 1 – корпус насоса; 2 – ведомая шестерня; 3 – ведущая шестерня; 4 – редукционный клапан; 5 – пружина редукционного клапана; 6 – пробка; 7 – уплотнительное кольцо; 8 – передний сальник коленчатого вала; 9 – крышка насоса; 10 – резиновое уплотнительное кольцо; 11 – маслоприемник

Масляный насос шестеренчатый, с шестернями 2 и 3 внутреннего зацепления располагается на переднем торце блока цилиндров. Ведущая шестерня 3 масляного насоса установлена на двух лысках на переднем конце коленчатого вала. Для уменьшения механических потерь шестерни имеют трохоидальное зацепление. Маслоприемник 11 крепится болтами к крышке второго коренного подшипника и к корпусу 1 насоса.

6 . Марки масел, применяемых в системах смазки. Примеры масел с отечественной и зарубежной маркировкой.

Масла, применяемые в системе смазки двигателей, могут быть минеральными, полусинтетическими (Semi - Synthetic) и синтетическими (Fully Synthetic).  Применение синтетического масла после использования любого другого возможно только после промывки системы смазки с помощью специальных моющих средств.  Если соблюдать рекомендованные сроки замены синтетического масла, то в дальнейшем промывка системы смазки не потребуется, так как это масло имеет очень высокие эксплуатационные свойства. Большое распространение получили всесезонные масла. Они имеют двойное обозначение, например SAE 10W–30, SAE 15W–40 и т.п., где W – сокращенно от winter – зима, а цифры определяют вязкость масла.

Нередко возникает необходимость решения вопросов взаимозаменяемости отечественных и зарубежных моторных масел, например, когда необходимо выбрать отечественное масло для импортной техники или зарубежное масло для экспортируемой отечественной техники. Общепринятой в международном масштабе стала классификация моторных масел по вязкости Американского общества автомобильных инженеров - SAE J300. Уровень эксплуатационных свойств и область применения зарубежные производители моторных масел в большинстве случаев указывают по классификации АРI (Американский институт нефти). ГОСТ 17479.1-85 в справочных приложениях дает примерное соответствие классов вязкости и групп по назначению и эксплуатационным свойствам, изложенным в ГОСТе, классам вязкости по SAE и классам АРI по условиям и областям применения м оторных масел. Следует подчеркнуть, что речь идет не об идентичности, а только об ориентировочном соответствии. Данные табл. 2.4 дают возможность, зная стандартную марку отечественного масла, выбрать его зарубежный аналог или, зная характеристики импортного масла по классификациям SAE J300 и АРI, найти его ближайший отечественный аналог. Классы вязкости SAE в большинстве случаев имеют более широкие диапазоны кинематической вязкости при 100 °С, чем классы вязкости по ГОСТ 17479.1-85. По этой причине одному классу SAE могут соответствовать два смежных класса по ГОСТ 17479.1-85. В таком случае предпочтительно указать аналог, имеющий самое близкое фактическое значение вязкости по проспектным данным или нормативной документации на данный продукт.
