Результаты экспериментов
Эксперимент 1. Измерение напряжения и вычисление тока через диод. Измерьте и запишите напряжения на диоде:
Напряжение при прямом смещении,
Напряжение при обратном смещении,
Ток при прямом смещении,
Ток при обратном смещении,
Эксперимент 2. Измерение тока.
Измерьте и запишите ток при прямом и обратном смещении:
Ток при прямом смещении,
Ток при обратном смещении,
Эксперимент 3. Измерение статического сопротивления диода.
Сопротивление диода при прямом смещении
Сопротивление диода при обратном смещении
Эксперимент 4. Снятие вольтамперной характеристики диода.
Вычислите и запишите токи и напряжения
а) Прямая ветвь ВАХ.
Е, В |
UПР, мВ |
IПР, мА |
5 |
|
|
4 |
|
|
3 |
|
|
2 |
|
|
1 |
|
|
0,5 |
|
|
0 |
|
|
б) Обратная ветвь ВАХ
Е, В |
UОБ, мВ |
IОБ, мА |
0 |
|
|
5 |
|
|
10 |
|
|
15 |
|
|
в) Построение графиков ВАХ
Прямая ветвь ВАХ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обратная ветвь ВАХ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
г) Дифференциальное сопротивление диода при прямом смещении, вычисленное по ВАХ.
, при
, при
, при
д) Дифференциальное сопротивление диода при обратном смещении, вычисленное по ВАХ.
,
при
е) Вычислите RСТ при IПР= 4 мА
ж) Напряжение изгиба, полученное из вольтамперной характеристики. UИЗГ=

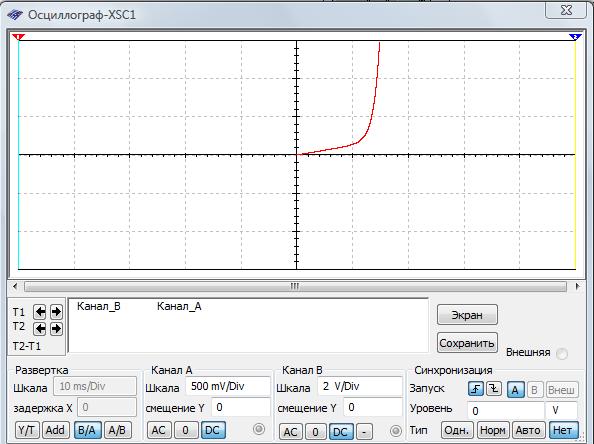

Эксперимент 5. Получение ВАХ на экране осциллографа.
Напряжение изгиба, определённое из ВАХ, полученной при помощи осциллографа. UИЗГ=
Вопросы
1. Сравните напряжения на диоде при прямом и обратном смещении по порядку величин. Почему они различны?
2. Сравнимы ли измеренные значения тока при прямом смещении с вычисленными значениями?
3. Сравнимы ли измеренные значения тока при обратном смещении с вычисленными значениями?
4. Сравните токи через диод при прямом и обратном смещении по порядку величин. Почему они различны?
5. Что такое ток насыщения диода?
6. Намного ли отличаются прямое и обратное сопротивление диода при измерении их мультиметром в режиме омметра? Можно ли по этим измерениям судить об исправности диода?
7. Существует ли различие между величинами сопротивления диода на переменном и постоянном токе?
8. Совпадают ли точки изгиба ВАХ, полученные с помощью осциллографа и построенные по результатам вычислений?
