3.4 Используемые технические средства
Для установки компонента необходим персональный компьютер с установленной на нем средой программирования Borland Delphi7.
3.5 Вызов и загрузка
Для установки компонента в систему Delphi7 необходимо выполнить следующие действия:
Запустить систему программирования Delphi7;
Выбрать пункт меню Component – Install Component;
В появившемся окне перейти на вкладку Into existing package;
В поле Unit file name выбрать модуль компонента, а в поле Package file name выбрать пакет компонента. Нажать ОК.
Если все было проделано правильно, то установленный компонент появится на вкладке Button_Pack панели инструментов.
Дальше работа с компонентом производится точно так же как и со стандартными компонентами в Delphi7.
3.6 Входные данные
Входными данными являются события мыши и соответствующие им графические изображения, которые установил пользователь.
3.7 Выходные данные
Выходными данными являются изображения, выводимые в зависимости от события мыши.
3.8 Разработка справочной системы
Для создания справочной системы компонента использовалась программа Help and Manual version 5.2.0.
Процесс проектирования справочной системы состоял из следующих этапов:
Планирование справочной системы. На данном этапе были выделены разделы: Компонент PicturedButton, Установка компонента, Свойства и методы, Загрузка изображений, Режим отображения, Установка цвета и надписи, Параметры шрифта, Другие параметры.
Создание содержания справочной системы. Содержание представляет собой древовидную структуру, узлами которой являются заголовки тем, а листьями – конкретные разделы. При создании содержания были определены тема содержания: Справочная система по компоненту PictureButton. Данная тема включает разделы (Topic): Компонент PicturedButton, Установка компонента, Свойства и методы, Загрузка изображений, Режим отображения, Установка цвета и надписи, Параметры шрифта, Другие параметры. Описанные разделы представлены на рисунке 35.
Рисунок 35 – Содержание справочной системы компонента
Компиляция файла справочной системы. Чтобы компилировать файл справочной системы, было использовано сочетание горячих клавиш Ctrl+F9. В результате выводилось окно компиляции, представленное на рисунке 36.
Рисунок 36 – Окно сохранения файла в формате PB_Help.chm
3.9 Разработка значка компонента
Для создания значка компонента использовался встроенный редактор изображений Image Editor. Создание включало следующие действия:
1. Открытие редактора командой Tools – Image Editor
2. Создание нового файла ресурсов командой File – New – Component Resource File, после чего программа создает новое окно Untitled1.dcr
3. Создание файла изображения в файле ресурсов путем выполнения команды контекстного меню New – Bitmap и переименование его в TPICTUREDBUTTON.
Результат представлен на рисунке 37.
Рисунок 37 – Добавление в файл ресурсов файла изображения

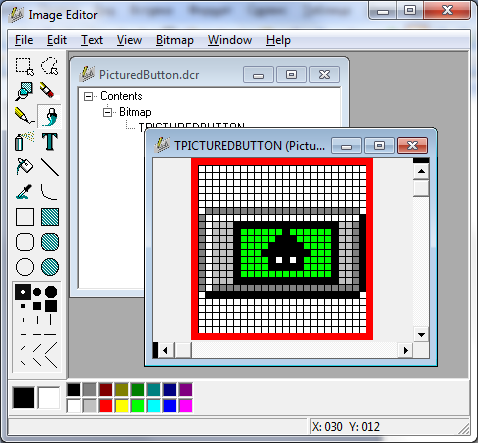

4. Рисование изображения (рисунок 38)
Рисунок 38 – Рисование изображения
5. Сохранение файла ресурсов под именем PicturedButton.dcr и закрытие редактора.
