Технические характеристики
Ленточные горизонтальные пилорамы «Алтай-900», «Алтай-900 prof», «Алтай-1000»

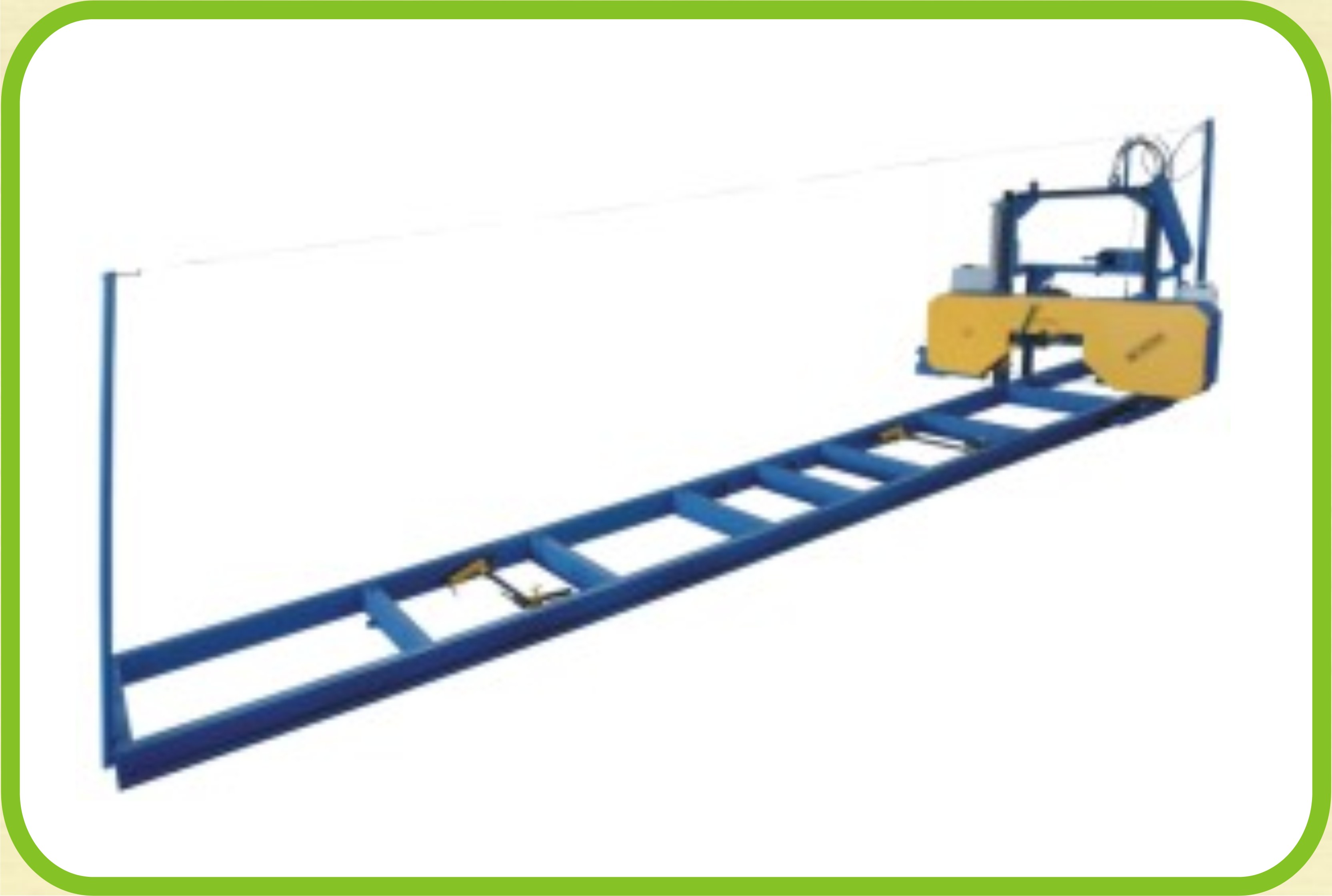

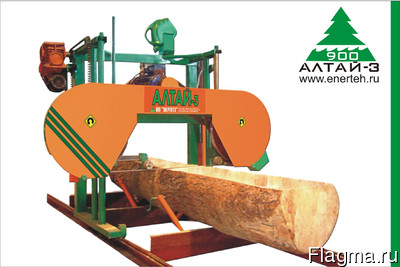

Рис.35. Ленточная лесорама «Алтай».
Горизонтальные стационарные ленточные пилорамы «Алтай» предназначены для производства обрезных и необрезных досок, бруса, шпал, шпона из круглых бревен и других древесных заготовок.
Конструкции ленточных пилорам отвечают всем требованиям безопасности и обеспечивают надежную работу даже при круглосуточной загрузке станка.
Модельный ряд горизонтальных ленточных пилорам с электородвигателем 11 кВт:
- пилорaмa «Алтай-900» для распиловки бревен диаметром до 900 мм. Установлены пильные шкивы диаметром 520 мм.
- профессиональная пилорaмa «Алтай-900 prof» для распиловки бревен диаметром до 900 мм. Установлены пильные шкивы диаметром 600 мм.
- пилорaмa «Алтай-1000» для распиловки бревен диаметром до 1000 мм. Установлены пильные шкивы диаметром 520 мм.
Все модификации выпускаемых серийно ленточных пилорам имеют основание (рельсовый путь) из несущего профиля H8 длиной 8,5 м (распиловка бревен длинной до 6,5 метров). По желанию заказчика изготавливается основание из несущего профиля Н10, Н12, Н14 и т.д., а также необходимой длины.
Пильные блоки выставлены под углом 7° к поперечной оси основания для обеспечения равномерного захода пильной ленты в древесину. Подъем и опускание пильного блока управляется с пульта управления и имеет ручную корректировку для выставления точного размера пропила. Размер пропила выставляется по линейке, имеющей насечки под фиксированый размер пропила: 20 мм, 25 мм, 40 мм, 50 мм. Перемещение пильного блока вдоль рельс основания - ручное.

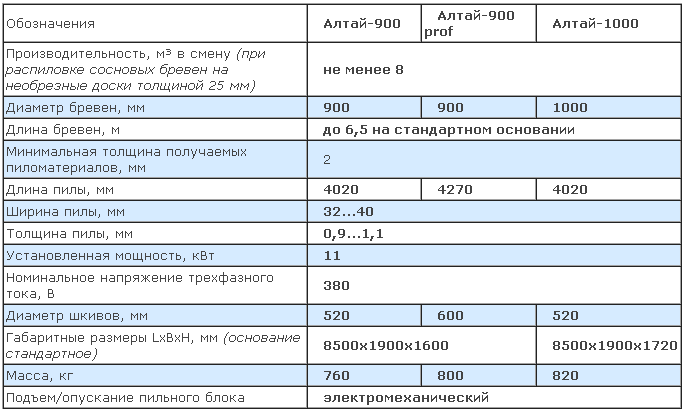

Таблица 11
Технические характеристики ленточной лесорамы «Алтай»
Шинная (цепная, бензиновая) пилорама в работе «Мурка М2»
а б

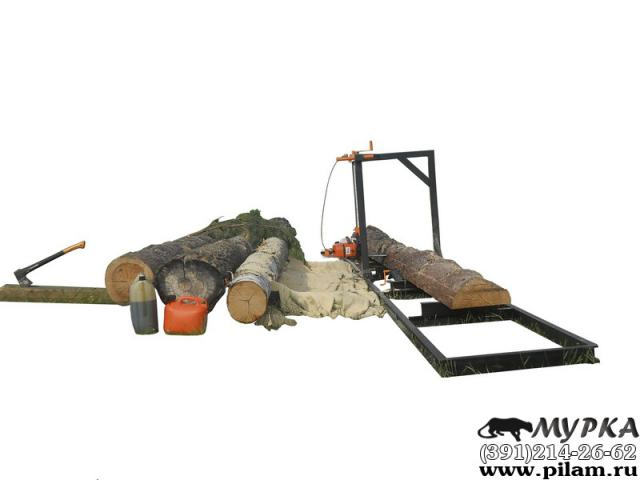

Рис.36. Шинная (цепная, бензиновая) пилорама «Мурка»:
а – «Мурка М1»; б – «Мурка М2».

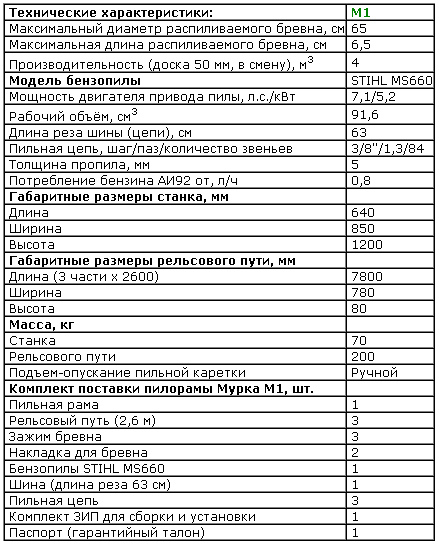

Таблица 12
Технические характеристики шинной пилорамы «Мурка м1»
Портативные пилорамы шинные бензиновые Мурка М1 (привод от бензопилы Stihl 660), предназначенные для распиловки древесины любых пород и разных диаметров. Используются для получения бруса, лафета, шпалы, обрезной и необрезной доски.
Устанавливаются как в закрытых помещениях, так и на открытых площадках.
За счет индивидуального раскроя бревна можно получить выход до 60% по обрезной доске.
Особенности пилорамы:
- точность распиловки +/-0,5 мм;
- устанавливаются как в закрытых помещениях, так и на открытых пло-
щадках;
- за счет индивидуального раскроя бревна можно получить выход до
60% по обрезной доске.
Для распиловки 110 м3 круглого леса потребуется комплект режущего инструмента:
- шина 63 см, паз 1,3 ................................................... 1шт;
- цепь шаг 3/8, 84 звена .............................................. 3 шт;
- ведущая звездочка шаг 3/8 ...................................... 1 шт;
- расход топливной смеси (1/50, 92 бензин) ............. 0,8 л/час;
- расход масла для смазки цепи ................................ 0,9 л/час.
Преимущества шинных пилорам "Мурка" перед их более дешевыми аналогами:
1) Рельсовый путь. На подобном оборудовании (минипилорамах) рельсовый путь в основном изготавливается из металлического уголка. На нашей же пилораме, он исполнен из гораздо более прочного швеллера (аналогично ленточным пилорамам).
2) Крепление бревна. Удобные крепления и зажимы бревна надежнее аналогов (надежнее чем подобные узлы на некоторых более промышленных ленточных пилорамах).
3) Надежное крепление пильной рамы к рельсовому пути путем несколько видов опорных и боковых прижимных роликов, что препятствует "подскакиванию" ног пилорамы при перемещении ее по рельсам.
4) Пилорама оборудована одной из самых производительных бензопил STIHL MS660 и режущим инструментом. Имеется возможность быстрого снятия бензопилы и использования автономно от пилорамы.
5) Надежная стальная конструкция самой пилорамы, задающая точную геометрию при распиловке.
6) Не нужно поднимать бревно на уровень 70 см. Оно закатывается на уровень 20 см непосредственно с покатов.
7) Возможность пиления бревна в обе стороны (режущий инструмент пилит в обоих направлениях).
8) Пилорама поставляется уже в комплекте с бензопилой и режущим инструментом.
Таблица 13
