Лесопильная рама рг-63-4б

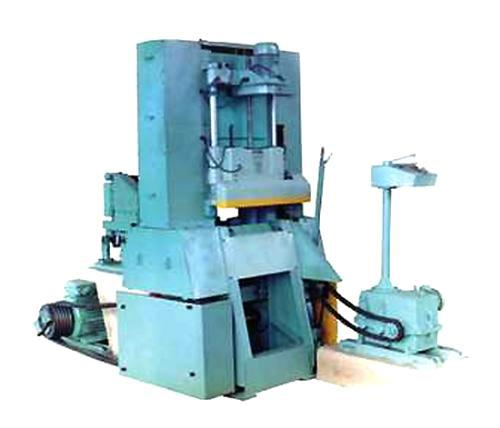

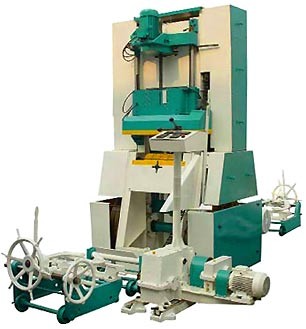

Рис.33. Лесопильная рама РГ-63-4Б.

Лесопильная рама вертикальная одноэтажная Р63-4Б предназначена для продольного раскроя бревен и брусьев различных пород древесины (в том числе твердолиственных) на пиломатериалы.

Устанавливается в лесопильных цехах высокой производительности. Также может быть использована на временных и стационарных лесопильных предприятиях и строительных площадках, однако требует фундамента.

Основой конструкции является сварная, цельная станина с расположенными на ней узлами. Компоновка двухшатунная. Подача и прижим сырья электромеханический. Комплектуется четырехскоростной коробкой передач.

Распиловка бревен осуществляется возвратно-поступательным перемещением пильной рамки с укрепленным на ней поставом (набором) пил по направляющим. Движение к пильной рамке передается от главного вала шатуном.

Подача распиливаемого бревна осуществляется системой мощных литых рифлёных подающих роликов (рябух) со скоростью до 6,5 м/мин, что обеспечивает высокую производительность пилорамы. Производительность, при условии механизации процесса пиления, среднем диаметре бревна в вершине 260 мм, величине посылки 6 мм на один двойной ход пильной рамки, количестве пил в поставе-6, пиление брусово-развальным способом, достигает порядка 6м.куб/час по сырью. В комплект поставки входят четыре ручные тележки, дополнительный комплект ползунов, 8 пил, комплект захватов, установочная линейка, уклономер. Возможны различные варианты комплектации дополнительным околорамным оборудованием: механизированными тележками, приёмными рольгангами, ножевым аппаратом.

Преимущества

• литая чугунная станина;

• электромеханический прижим верхней подающей рябухи;

• мощная ступенчатая механическая коробка скорости подачи;

• высокая производительность;

• устойчивость в работе при низких температурах;

• надежность и простота в эксплуатации.

Таблица 9

Технические характеристики рг-63-4б

Дисковая пилорама «Гризли»

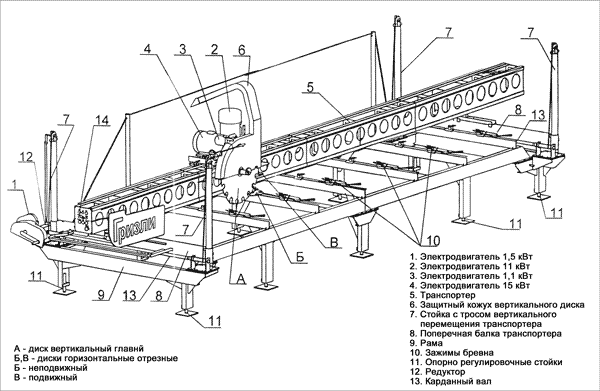

Рис.34. Дисковая пилорама «Гризли».

Лесопильный станок "Гризли" родоначальник углового пиления в СНГ. Станок предназначен для распиловки различных (как мягких, так и твердых пород) древесины на обрезные доски экспортного качества, или брус. Успешно распиливает лиственницу.

Распил производится с помощью передвижной каретки вдоль неподвижно закрепленного бревна. При этом на каретке, под углом 90º, расположены: один вертикальный и до двух горизонтальных дисков, что позволяет получать максимум радиального распила. За один проход каретки получается до двух обрезных изделий, которые подаются задним ходом каретки в руки оператору.

Дисковая пилорама позволяет распиливать бревна диаметром до 1 метра, не кантуя их. Осуществляется это посредством пиления сверху вниз и слева на право, шаг за шагом, доска за доской. Оператор может получать из бревна брус и доски различных размеров: по вертикали до 250 мм в любой комплектации станка вертикальными пильными дисками, а именно диск Ø765мм со съемными зубьями, и диск Ø630мм с твердосплавными напайками. И по горизонтали до 100мм, до 170мм, при комплектации станка одним вертикальным диском диаметром 630 мм, и одним горизонтальным диском диаметром от 305мм до 450мм (со съемными зубьями или с твердосплавными напайками). Данная комплектация станка позволяет экономить на пропиле.

Для получения размеров на выпиливаемом брусе до 250мм по вертикали и до 200мм по горизонтали, станок комплектуется одним вертикальным диском диаметром 765 мм, и одним горизонтальным диском диаметром 500мм.

Лесопильный станок изготавливается:

• По количеству дисков:

- 2-х дисковые

- 3-х дисковые, где используются диски со съемными зубьями (применяется в основном для пиления осколочного леса) - одним вертикальным диском диаметром 765 мм, и двумя горизонтальными дисками диаметром 305 мм, позволяющими выпиливать за один проход каретки до двух обрезных изделий.

• По уровню автоматизации:

- дисковая пилорама "Гризли" - стандартная комплектация;

- дисковая пилорама "Гризли" - автомат.

В стандартной комплектации оператор управляет работой станка посредством пульта и устанавливает размеры выпиливаемых изделий по линейке.

При работе на дисковой пилораме "Гризли" - автомат, станком управляет промышленный контроллер. На станке установлен частотный преобразователь фирмы DANFOSS, который позволяет мгновенно изменять скорость движения каретки с режущими дисками в диапазоне от 0 до 30 м/мин.

Оператор получает из бревна различные по размерам изделия, и для этого станок не нужно перенастраивать. Он конструктивно сделан так, что перенастраивается на любой размер изделия, не останавливая работу. Оператор сам выбирает режим резания, в зависимости от сменного задания и рационального раскроя бревна. При этом вариантов пиления великое множество. Для сбора опилок на станке устанавливается дополнительная опция – бункер для сбора опилок.

Практика работы станка следующая: вхождение дисков в бревно осуществляется на небольшой скорости, затем с помощью оператора скорость можно увеличивать. При встрече сопротивления диску, например большого сучка, скорость понижается, также при помощи оператора, и после его распила увеличивается. Все эти операции на "Гризли" автомат осуществляет промышленный контроллер.

Преимущества дисковой пилорамы "Гризли":

- максимум радиального распила;

- диаметр пиловочника до 1 м;

- работа в любых климатических условиях, как в помещениях, так и на лесной делянке;

- не требует фундамента;

- наличие передвижного варианта на шасси;

- возможность работы от дизель-электростанции;

- наличие экономичного варианта пропила;

- быстрый монтаж и демонтаж.

Таблица 10
