Лесопильная рама рг-63

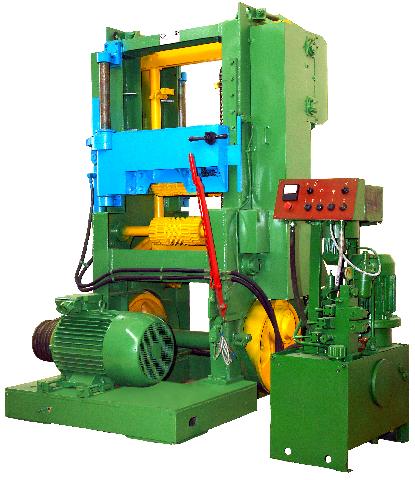

Рис.32. Лесопильная рама РГ-63.

Рама предназначена для продольной распиловки бревен на доски и брусья, а также брусьев на доски.

Пониженное энергопотребление (32.25 кВт.) позволяет экономить до 15 кВт за 1 час эксплуатации по сравнению с пилорамами типа Р63-4Б.

Пильная рамка подвешена на рычагах с подшипниками. За счёт этого упрощается эксплуатация и снижаются затраты на смазку.

Благодаря перемещению пил по траектории вытянутого эллипса уменьшается износ пил и увеличивается срок их службы.

Возможно применение пил толщиной от 1.8 мм.

Привод вращения подающих вальцов и прижим верхних вальцов - гидравлический.

Гидравлический привод позволяет бесступенчато регулировать скорость подачи без остановки процесса пиления.

Упрощён процесс смены пил.

Привод лесорамы РГ-63 установлен на её станине, что позволило в 2.5 раза уменьшить площадь фундамента по сравнению с Р63-4Б.

Возможна установка на фундамент пилорам Р63-4Б через проставку.

Транспортируется в 20 т. контейнере.

Таблица 8

Технические характеристики рг-63

Ширина просвета пильной рамки, мм ........................................... 630

Ход пильной рамки, мм .................................................................. 300

Число двойных ходов пильной рамки в мин. ............................... 300

Род тока питающей сети - переменный трехфазный .................. 380В, 50Гц

Характеристики электродвигателя привода главного вала:

- мощность, кВт ....................................................................... 26,5

- число оборотов, об/мин ....................................................... 690

Просвет между вальцами, мм ....................................................... 140-580

Диаметр распиливаемого бревна (в комле), мм .......................... до 580

Длина бревен, от- до мм ................................................................ 3000 - 7500

Число пил в поставе, шт. ............................................................... от 3 до 10

Тип применяемых пил - пилы для одноэтажных

лесопильных рам:- длина, мм ......................................................... 1100

- ширина, мм ............................................................................ 160

- толщина, мм ........................................................................... 1,8

Наименьшая толщина выпиливаемого материала, мм ................ 16

Вид подачи ........................ непрерывная, с бесступенчатым регулированием

Привод вращения четырех (двух нижних и двух верхних)

подающих заготовку вальцов- гидравлический

Привод прижима верхних вальцов ........................................... гидравлический

Характеристики гидравлического оборудования

(гидронасос, гидромотор):- номинальное давление, МПа ............ 6,3

Характеристики электродвигателя привода подачи:

- мощность, кВт ........................................................................ 5,5

- число оборотов, об/мин ......................................................... 1460

Подача бревна или лафета (бруса с двумя обрезанными сторонами)до 6 м/мин.

Характеристики электродвигателя привода

вентилятора теплообменника: мощность, кВт ............................... 0,25

- число оборотов, об/мин - 2850

Производительность средняя расчетная , м куб./час ................... 8

Общая установленная мощность, кВт ........................................... 32,25

Габаритные размеры лесопильной рамы, мм

- длина ...................................................................................... 2170

-ширина .................................................................................... 1650

-высота ..................................................................................... 2530

Масса лесопильной рамы без принадлежностей, кг .................... 4100

Масса лесопильной рамы с принадлежностями, кг ..................... 4545
