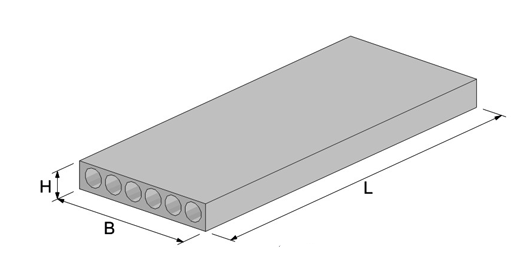

Плиты покрытия

В проектируемом здании применены предварительно напряженные ж/б многопустотные плиты покрытия и перекрытия длиной 6м. Для организации водоотвода предусмотрены отверстия Ш 400 мм в плитах. Швы между панелями заполняются раствором.

ГОСТ 26434-85

	Марка: ПК 60.18 В=1790 мм L=5980 мм H=220 мм Расход: бетон 2,3 м3 сталь – 149,74 кг Масса = 3,175 т
Марка: ПК 60.15 В=1490 мм L=5980 мм H=220 мм Расход: бетон 1,92 м3 сталь – 124,65 кг Масса = 2,8 т	Марка: ПК 60.10 В=990 мм L=5980 мм H=220 мм Расход: бетон 1,3 м3 сталь – 82,82 кг Масса = 1,9 т

Стены и перегородки

В проектируемом здании приняты наружные стены толщиной 510 мм, внутренние стены толщиной 380мм, перегородки толщиной 120 мм. Все стены запроектированы из керамического кирпича на цементно-песчаном растворе марки 50 с армированием в горизонтальных швах кладки арматурой через четыре ряда кладки. Перегородки устанавливаются на плиты перекрытия по слою толи. Стояки зашиваются гипсоволокнистыми листами t=25мм, перегородки тамбура утеплить минераловатными плитами T=60 мм. Кладку выполняют с расшивкой швов.

Кровля

Кровля запроектирована плоская рулонная, из 4-х слоев биостойкого рубероида. Кровля в здании устраивается плотной, коррозийностойкой, водонепроницаемой, не разрушается при воздействии солнечных лучей. Кровля укладывается по цементно-песчаной стяжке толщиной 20мм. Уклон кровли 5%. В местах примыкания кровли к парапету укладывается дополнительный слой водоизоляционного ковра на расстоянии 450мм от панелей парапета. Ковер заводится на выступающие элементы. Стыки защищены оцинкованной сталью в виде свесов.

Полы.

В проектируемом здании применяются полы из керамической плитки и бетонные полы. Уровень отметки пола выше уровня земли на 150мм. При устройстве полов должны соблюдаться требования СНиП 3.04.01-87 «Изоляционные и отделочные покрытия». Полы по междуэтажным перекрытиям должны обладать звукоизоляционными свойствами. В санитарном узле покрытие пола выполняется из керамической плитки, гидроизоляция заводится на стены на 400 мм.

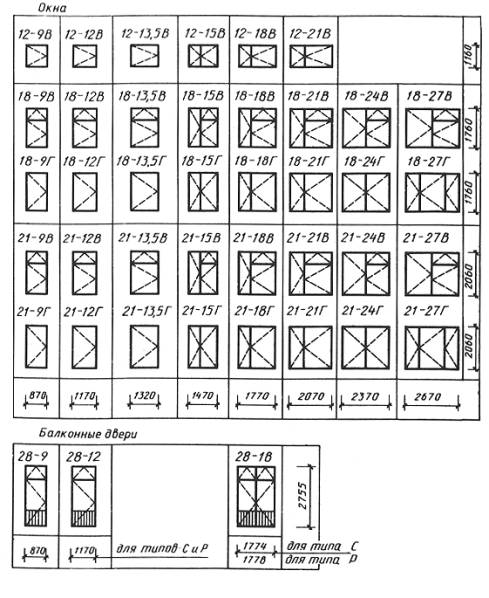

Окна

При проектировании оконных проёмов необходимо учитывать что излишняя площадь остекления является причиной перегрева помещений в летний период и переохлаждение в зимний.

В проектируемом здании устроено раздельное с двойным остеклением. Окна спаренные, с деревянными переплетами.

ГОСТ 12506-81

	ОК 1 ОР 18-15 В=1470 мм Н=1760 мм
	ОК 2 ОР 18-12 В=1170 мм Н=1760 мм
Индивидуальное	ОК 3 ОР 18-46 В=4570 мм Н=1760 мм
