Конструктивное решение
Конструктивная схема с поперечными и продольными несущими стенами.
Пространственная жесткость и устойчивость здания обеспечивается каркасом, образованным связью плит перекрытий, стен и фундаментов.
В проектируемом здании под принят сборный ленточный железобетонный фундамент. Глубина заложения фундаментов на отм. -2,700 м ниже отметки чистого пола, что ниже уровня промерзания грунта.
Фундамент
В проектируемом здании приняты фундаментные блоки и подушки под несущие наружные и внутренние стены. По верху фундамента укладывают горизонтальную гидроизоляцию из цементного раствора толщиной 30мм, под фундамент выполняют подсыпку из крупнозернистого песка.
ГОСТ 13580-85
|

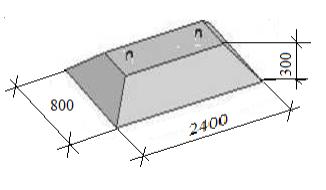

Марка: ФЛ 8.24.4 В=800 мм Н=300 мм L=2400 мм Расход: бетон В25 0,58 м3 сталь АIII – 37,7 кг Масса = 1,15 т
|
|

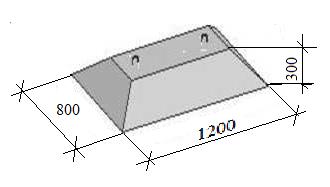

Марка: ФЛ 8.12.4 В=800 мм Н=300 мм L=1200 мм Расход: бетон В25 0,29 м3 сталь АIII – 18,85 кг Масса = 0,55 т
|
|
Марка: ФЛ 6.24.4 В=600 мм Н=300 мм L=2400 мм Расход: бетон В25 0,43 м3 сталь АIII – 27,7 кг Масса = 1,05 т
|
|

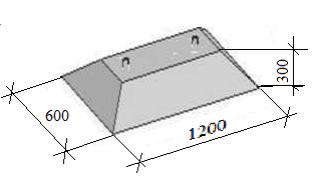

Марка: ФЛ 6.12.4 В=600 мм Н=300 мм L=1200 мм Расход: бетон В25 0,22 м3 сталь АIII – 14,3 кг Масса = 0,45 т
|
ГОСТ 13579-78 |
|
|
Марка: ФБС 24.6.6 В=600 мм Н=600 мм L=2400 мм Расход: бетон В25 0,83 м3 сталь АIII – 53,95 кг Масса = 1,96 т
|
|
Марка: ФБС 18.6.6 В=600 мм Н=600 мм L=1800 мм Расход: бетон В25 0,62 м3 сталь АIII – 40,3 кг Масса = 1,53 т
|
|
Марка: ФБС 12.6.6 В=600 мм Н=600 мм L=1200 мм Расход: бетон В25 0,43 м3 сталь АIII – 23,40 кг Масса = 0,96 т
|
|
Марка: ФБС 24.4.6 В=400 мм Н=600 мм L=2400 мм Расход: бетон В25 0,55 м3 сталь АIII – 35,75 кг Масса = 1,3 т
|
|
Марка: ФБС 18.4.6 В=400 мм Н=600 мм L=1800 мм Расход: бетон В25 0,43 м3 сталь АIII – 27,95 кг Масса = 0,95 т
|
|
Марка: ФБС 12.4.6 В=400 мм Н=600 мм L=1200 мм Расход: бетон В25 0,29 м3 сталь АIII – 18,85 кг Масса = 0,65 т
|
Лестница
|

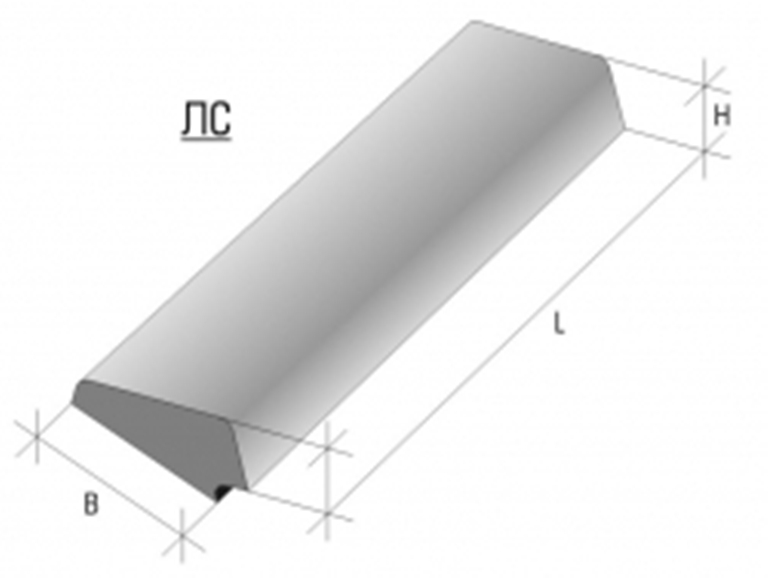

ГОСТ 8717.0-84* Марка: ЛС12-ЛБ В=330 мм L=1200 мм H=145 мм Расход: бетон 0,053 м3 сталь – 0,28 кг Масса = 0,1 т |
|
ГОСТ 9818-85 Марка: 1ЛП24.13-4 В=1300 мм L=2800 мм Расход: бетон 0,76 м3 сталь – 24,52 кг Масса = 1,90 т |
