Для надземной части здания

1) Высота подъёма крюка (Нтркр) – определяется по формуле

Нтркр=Н0+Нз+Нэ+Нстр

Расчёт высоты подъёма крюка для монтажа:

Лестничная площадка	Плита перекрытия
Н0=1,4 м	Н0=6,3 м
Нз=1 м	Нз=1 м
Нэ=0,25 м	Нэ=0,22 м
Нстр=5 м	Нстр=5 м
Нтркр=7,65 м	Нтркр=12,52 м

Нтркр(max)=12,52 м

2) Грузоподъёмность

Определение необходимой максимальноё грузоподъёмности крана для:

Лестничная площадка	Плита перекрытия
Р=1,9 т	Р=3,175 т
q=0,22 т	q=0,22 т
Q=1,12 т	Q=3,395 т

Qmax=3,395 т

3) Вылет стрелы (L)

Расчет вылета стрелы по формуле:

а – расстояние от оси вращения крана до здания

- ширина наземной части здания (с учетом балконов)

В – расстояние от оси вращения крана до середины здания (для автомобильного крана).

Встртр =3,5+13,31=16,81 м

Подобран кран КС-45717-1

Автомобильный кран КС-45717-1, грузоподъемностью 25 т предназначен для работы с обычными грузами и грузоподъемностью 20 т для работы с ядовитыми и взрывоопасными грузами, смонтирован на шасси УРАЛ -4320.

Привод механизмов автокрана - гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций. Допускается работа на сближенных опорах.

Стрела автокрана - телескопическая трехсекционная. Выдвижение секций - гидроцилиндром и полиспастами. Для увеличения подстрелового пространства по особому заказу поставляется легкий решетчатый удлинитель стрелы (гусек).

Микропроцессорный ограничитель грузоподъемности автокрана с цифровой индикацией информации позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях или вблизи линии электропередачи.

Установленная в ограничителе телеметрическая память ('Черный ящик') фиксирует рабочие параметры, а также степень нагрузки крана в течение всего срока службы.

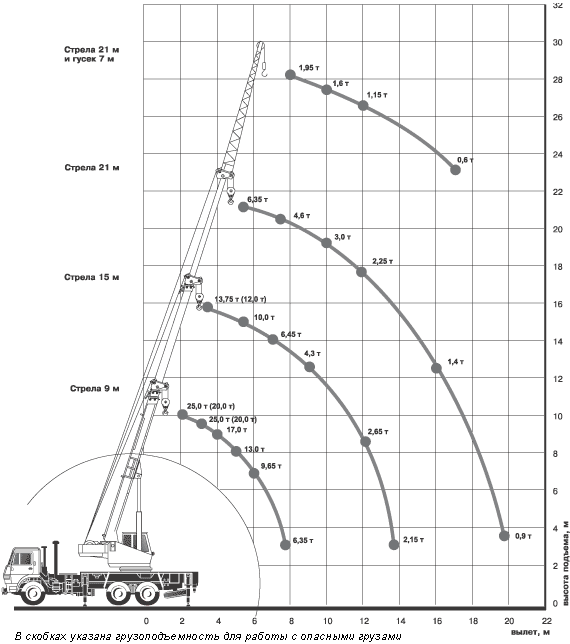

Технические характеристики

Таблица 2.14

Колесная формула	6 x 4
Двигатель	ЯМЗ-6562.10/Deutz BF6M1013FC Code CE 210F2
Мощность двигателя	181 кВт
Грузоподъемность с обычными грузами	25 т
Грузоподъемность с ядовитыми и взрывоопасными грузами	20 т
Грузовой момент	75 т.м
Вылет стрелы	2,0 - 19,7 м
Высота подъема (с гуськом)	10,0 - 21,3 (28,2) м
Длина стрелы	9 - 21 м
Длина гуська	7 м
Опорный контур на выдвинутых выносных опорах	5,6х4,95 м
Опорный контур на втянутых выносных опорах	2,25х4,95 м
Скорость подъема (опускания груза), при кратности полиспаста К=8:
номинальная	6,1 м/мин
увеличенная	12,2 м/мин
Скорость посадки	0,2 м/мин
Частота вращения	0,3-1,7 об/мин
Скорость передвижения	60 км/ч
Габаритные размеры в транспортном положении	11000x2500x3900 мм
Полная масса с основной стрелой	22,38 т
Распределение нагрузки на дорогу:
через шины передних колес	5,48 т.с
через шины колес тележки	16,9 т.с
