Срезка растительного слоя и вертикальная планировка
Срезка растительного слоя и вертикальная планировка участка под строительство здания осуществляется бульдозером с неповоротным отвалом ДЗ-110 на базе трактора Т-130. Так как глубина срезки небольшая (30 см.), то используется послойный способ разработки грунта.

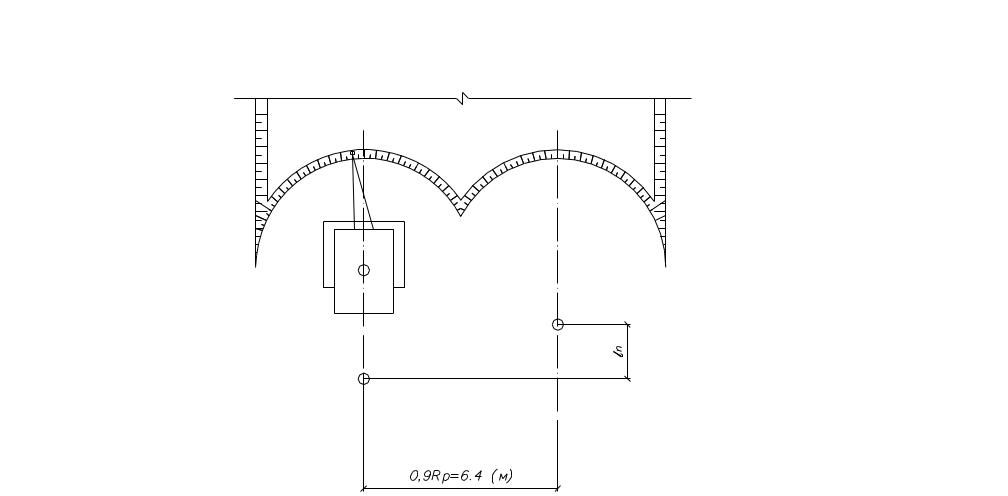

Разработка котлована
Для разработки котлована использован экскаватор обратная лопата марки ЭО-3323 с объемом ковша 0,8м3 и наибольшим радиусом копания 7,9 м.
Устройство железобетонного фундамента.
Перед началом работ по устройству фундамента должны быть полностью завершены работы по разработке котлована, выполнена геодезическая разбивка осей здания. Монтаж фундаментных блоков ведется звеном из четырех монтажников: 5 разряд- 2 чел., 4- 2 чел., такелажник 2р – 1 чел., при помощи крана КС-55729В. Подымают блоки четырех ветвевым стропом. При монтаже блоков следует выверять горизонтальность верха блока в поперечном направлении, правильность установки блока на основание. Устраняют отклонения, заново устанавливая блок, незначительные отклонения устраняют, перемещая блок с помощью монтажного лома. После окончательной выверки положения блока выполняют расстроповку. Монтажные петли после укладки 4 – 5 блоков срезают заподлицо с поверхностью бетона или несколько ниже.
Места сопряжении продольных и поперечных стен заделывают бетонной смесью, для чего устанавливают простейшую опалубку из двух досок.
Оставляют (по проекту) отверстия в фундаменте для труб водопровода, канализации. Горизонтальные швы кладки заполняют ровным слоем раствора. Вертикальные пазы между смежными блоками заполняют раствором и тщательно уплотняют трамбованием. После укладки блоков и завершения работ по заполнению швов между фундаментными блоками производятся работы по вертикальной и горизонтальной гидроизоляции стен фундамента.
После окончания работ по горизонтальной и вертикальной гидроизоляции фундамента, наружные пазухи фундамента заполняют грунтом используя бульдозер ДЗ-110 и тщательно его трамбуют не допуская сдвига блоков, затем поливают водой.
Монтаж каркаса.
На монтажных работах по устройству плит перекрытия задействовано одно звено монтажников из 5 монтажников.
Монтаж строительных конструкций — это комплексно-механизированный процесс поточной сборки сооружений из элементов и конструкций заводского изготовления. При монтаже должна быть обеспечена неизменяемость и устойчивость каждой смонтированной конструкции или ячейки сооружения. Последовательность монтажа должна обеспечивать возможность сдачи в заданные сроки отдельных участков сооружения под отделку или монтаж оборудования.
Монтаж строительных конструкций состоит из подготовительных и основных процессов. В подготовительные процессы входят: транспортирование, складирование, укрупнительная сборка конструкций. Основные процессы — это строповка, подъем и перемещение конструкций, установка в проектное положение, выверка, временное закрепление, замоноличивание стыков и швов, а также противокоррозионная защита конструкций.
