23. Що називають генеральним планом?
А. креслення, на яке наноситься будинок, межі ділянки, крони дерев у момент їх найвищого розквіту, контури квітників;
Б. вид архітектурно - інженерної графіки;
В
Відповідь
. план забудови земельної ділянки, на якому показують взаємне розташування існуючих, запроектованих і реконструйованих споруд і будівель, а також елементи озеленення.
24. Які розміри проставляють на першому зовнішньому ланцюгу плану будівлі?
А. розміри простінків та пройомів;
Відповідь |
|
В. відстань між крайніми координаційними осями.
25. Якщо товщина стіни 250 мм, скільки це цегл?
А
Відповідь
.1 Б. 1,5 В. 0,5
Варіант 3
Відповідь |
|
1.Які розміри аркуша відповідають формату а4?
А. 597 х 420 мм; Б. 420 х 297 мм; В. 210 х 297 мм.
2.Який масштаб зображення відповідає збільшеній у 5 разів дійсній величині предмета?
А
Відповідь
Відповідь |
|
Відповідь |
|
. М 5 : 1; Б. М 1 : 5; В. М 1 : 50.
3.Внутрішня рамка креслення має наступні відступи від країв аркуша паперу:
А. зліва, справа, зверху, знизу - 5 мм;
Б. справа - 20 мм, зліва, зверху, знизу - 5 мм;
В. зліва - 20 мм, справа, зверху, знизу - 5 мм.
4.Які розміри має кутовий надпис на кресленні?
А.185х55 мм; Б.185х15 мм; В.185х40 мм.
5
Відповідь
.Яку назву має лінія, що зображає лінії невидимого контуру?
А. Штрихова; Б. Суцільна тонка; В. Штрих-пунктирна.
6. Яку товщину має суцільна тонка зі зломом лінія?
А
Відповідь
. в 2-3 рази більше від суцільної товстої;
Б. в 1-1,5 рази більше від суцільної товстої.
В. в 2-3 рази менше від суцільної товстої;
Відповідь |
|
7.Якою лінією позначають лінії розрізів та перерізів на кресленні?
А. суцільною тонкою зі зломом лінією;
Б. розімкнутою лінією;
В. штриховкою.
Відповідь |
|
Відповідь |
|

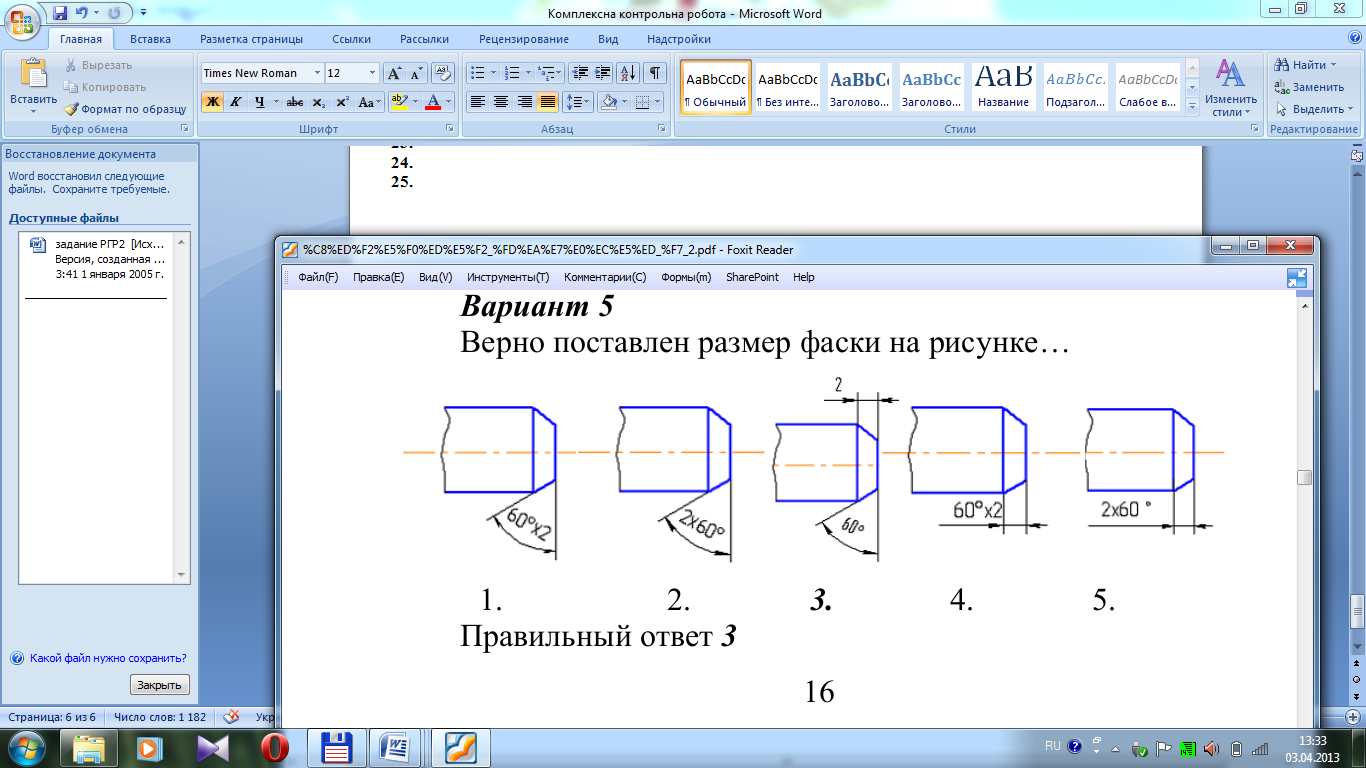

8.В якому з варіантів правильно нанесено розмір фаски?
А Б В Г Д
Відповідь |
|
9.В якому з варіантів правильно представлено позначення конусності?
А Б В Г Д
10. Що називається вершиною багатогранника?
А. спільна лінія бокових граней;
Б. спільна точка бокових граней;
В. спільна площина бокових граней.
11. Як проектується конус на горизонтальну та фронтальну площини проекцій, якщо основа конуса паралельна горизонтальній площині проекцій?
А. на горизонтальну площину проекцій конус проектується в коло , а на фронтальну площину проекцій – трикутник;
Б. на горизонтальну площину проекцій конус проектується в трикутник, а на фронтальну площину проекцій – коло;
В. на горизонтальну площину проекцій конус проектується в трикутник, а на фронтальну площину проекцій – шестикутник;
Г
Відповідь
. на горизонтальну площину проекцій конус проектується в коло, а на фронтальну площину проекцій – прямокутник.
Відповідь |
|
Відповідь |
|
Відповідь |
|
1
Відповідь
2.Яку форму має розгортка бічної поверхні циліндра обертання?
А. форму квадрата.
Б. форму сектора, довжина дуги якого дорівнює довжині кола основи циліндра;
В. форму трикутника, висота якого дорівнює висоті циліндра, а довжина – довжині кола;
Г. форму чотирикутника, висота якого дорівнює висоті циліндра, а довжина – довжині кола;
13.Якими є прямі лінії в аксонометрії, якщо на прямокутному кресленні вони паралельні між собою?
А. перетинаються між собою;
Б. перпендикулярними між собою;
В. паралельними між собою.
14.Як виконуються виміри в ізометрії?
А. паралельно осі Х;
Б. по осям, або паралельно осям;
В. перпендикулярно осям.

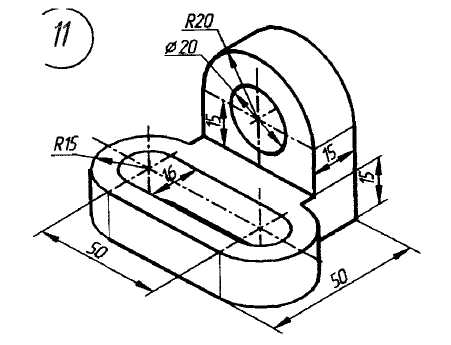

15. В якій аксонометричній проекції побудована деталь?
А. косокутною фронтальною диметричною
Б. прямокутною ізометричною
В. прямокутною диметричною
Г. косокутною горизонтальною ізометричною
16. Що називається кроком різьби ?
А. Відстань між зовнішнім і внутрішнім діаметром. Б. Відстань між серединами сусідніх профілів.
В. Відстань до осьової лінії . Г. Відстань між зовнішнім діаметром.
Відповідь |
|
17. Позначте правильні твердження
1. Розрізом називається зображення предмета, умовно розітнутого однією або декількома площинами.
2. На розрізі показують те, що розміщено в січній площині і за нею.
3.Переріз це фігура, яка зображує лише те, що міститься, в самій січній площині.
4. Горизонтальним називається розріз, утворений січною площиною, яка перпендикулярна до горизонтальної площини проекцій.
Відповідь |
|
А .4,5 Б.1,2,3 В.1,4,5. Г.Всі твердження правильні
1
Відповідь

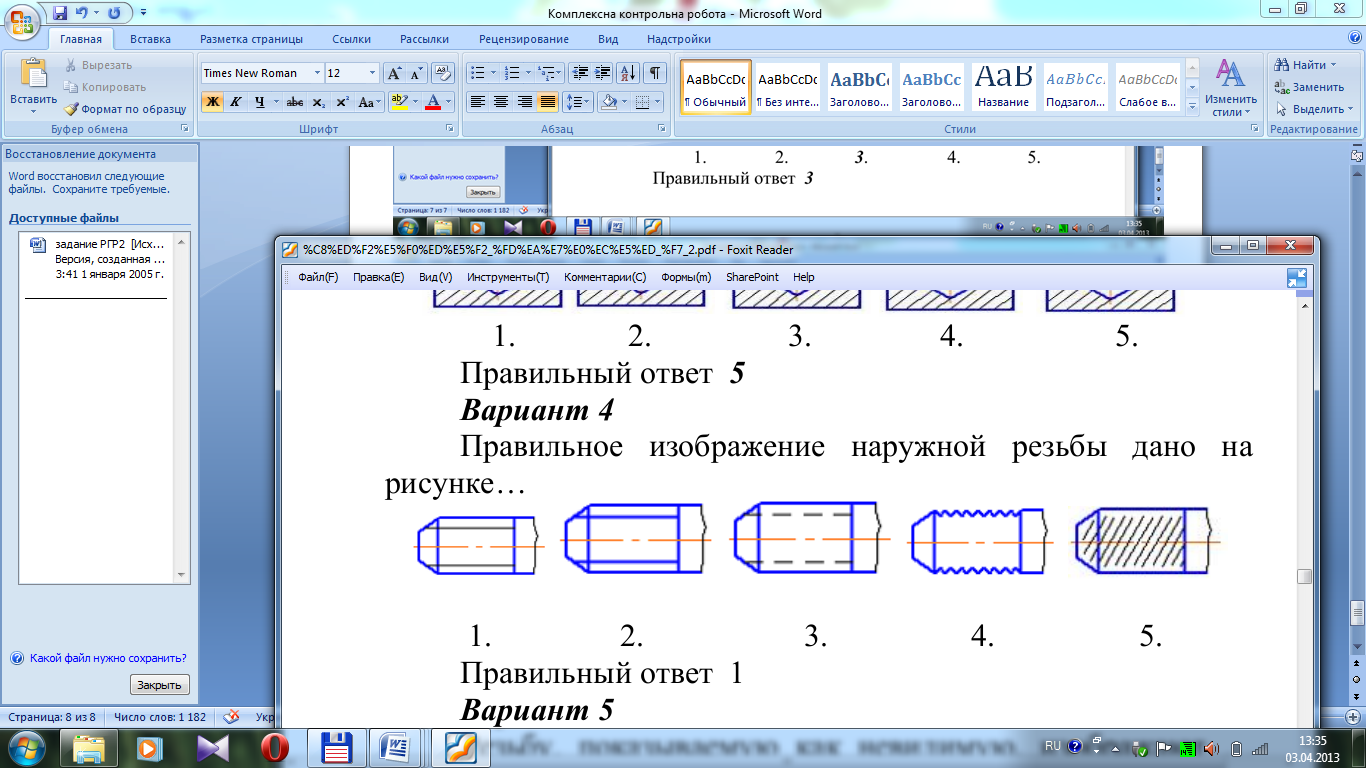

8. На яких з зображень правильно викреслена зовнішня різьба?
А Б В Г Д
19.Де знаходиться точка спряження для прямої лінії?
А. на перпендикулярі , проведеному з центра спряження на пряму лінію;
Б
Відповідь
Відповідь |
|
. на прямій, що з’єднує центр спряження з прямою лінією;
В. на прямій, що проведена під гострим кутом з центра спряження, на пряму лінію.
20. Побудуйте спряження

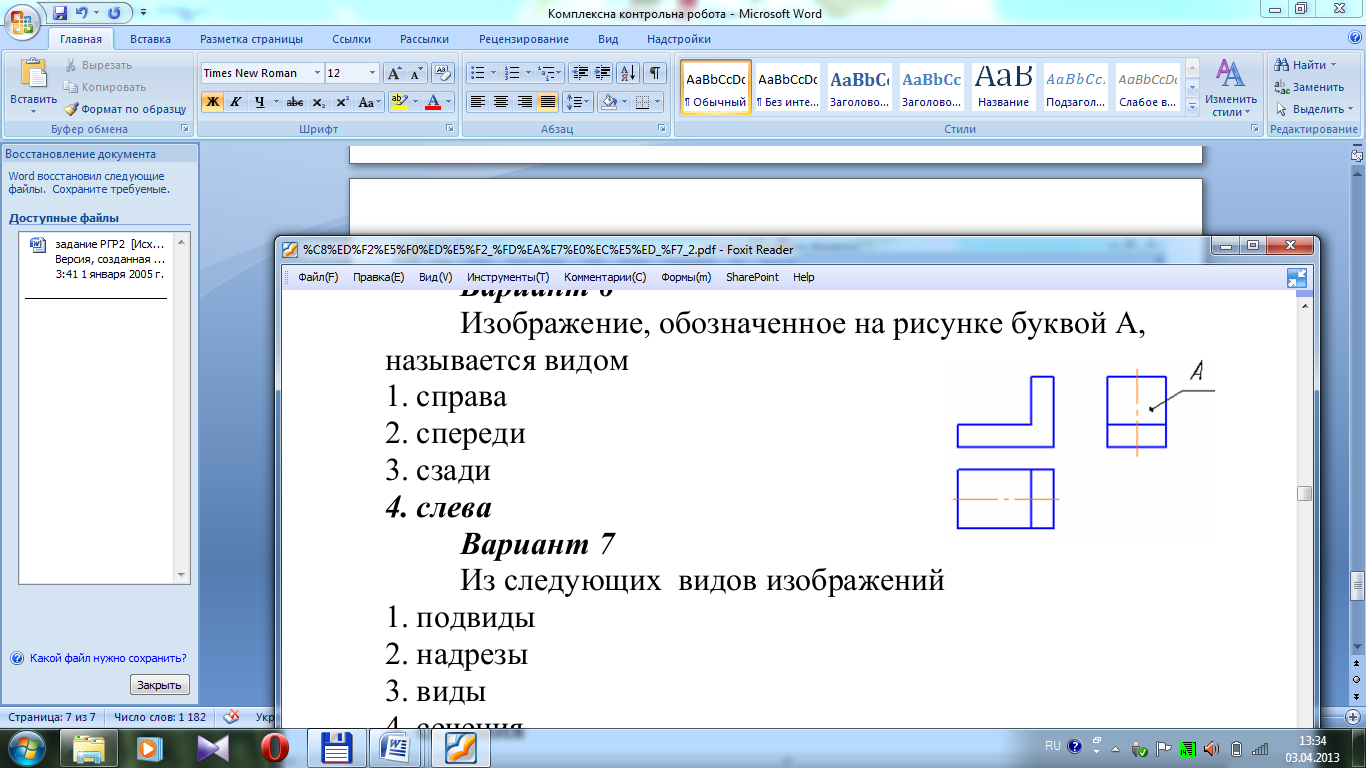

21.Зображення, позначене на рисунку літерою А називається виглядом
А
Б. зліва;
В. ззаду;
Г. головним.
22.Як позначаються вертикальні координаційні будівельні осі на будівельних кресленнях?
А
Відповідь
. арабськими цифрами;
Б. літерами українського алфавіту
В. літерами англійського алфавіту
23. Як позначаються горизонтальні координаційні будівельні осі на будівельних кресленнях?
А. арабськими цифрами; Б. літерами українського алфавіту; В. літерами англійського алфавіту.
Відповідь |
|
24.Які розміри проставляють на третьому ланцюгу плану будівлі
А
Відповідь
. розміри простінків та пройомів;
Б. відстань між координаційними осями;
В. відстань між крайніми координаційними осями.
25. Скільки розмірних ланцюгів проставляють на плані будівлі?
А. три; Б. два; В. один.
Варіант 4
1.Який масштаб зображення відповідає збільшеній у 5 разів дійсній величині предмета?
А
Відповідь |
|
М 5 : 1; Б М 1 : 5; В М 1 : 50.
