Варіант 1

1.Масштабом називається :

А

Відповідь

. Відношення дійсних розмірів до розмірів зображення

Б. Відношення розмірів зображення до розмірів побудови

В. Відношення розмірів зображення до дійсних розмірів

2

Відповідь

Відповідь

Відповідь

Відповідь

. Який масштаб зображення відповідає зменшеній у 2 рази дійсній величині предмета?

А. М1:4 Б. М1:1 В. М1:2 Г. М2:1

3.Які розміри аркуша відповідають формату А3?

А.594×841мм Б. 297×420мм В. 420×594мм Г.210×297мм

4.Яку назву має лінія, що зображає осьові лінії?

А. Штрихова; Б. Суцільна тонка; В. Штрих-пунктирна

5.Що називається боковим ребром призми?

А. лінія, яка з’єднує точки основ призми;

Б. лінія перетину граней з вершиною призми;

В. лінія, яка з’єднує точки основи призми з вершиною призми

6.Як виглядають проекції чотиригранної піраміди на горизонтальній, фронтальній площинах проекцій, якщо основа піраміди паралельна до горизонтальної площини проекцій?

А. на горизонтальній площині проекцій - чотирикутник, на фронтальній площині проекцій – трикутник;

Б

Відповідь

. на горизонтальній площині проекцій - трикутник, на фронтальній площині проекцій – чотирикутник;

В. на горизонтальній та фронтальній площинах проекцій – трикутник.

7

Відповідь

. Що є боковою гранню піраміди?

А. прямокутник Б. чотирикутник В. трикутник Г. шестикутник

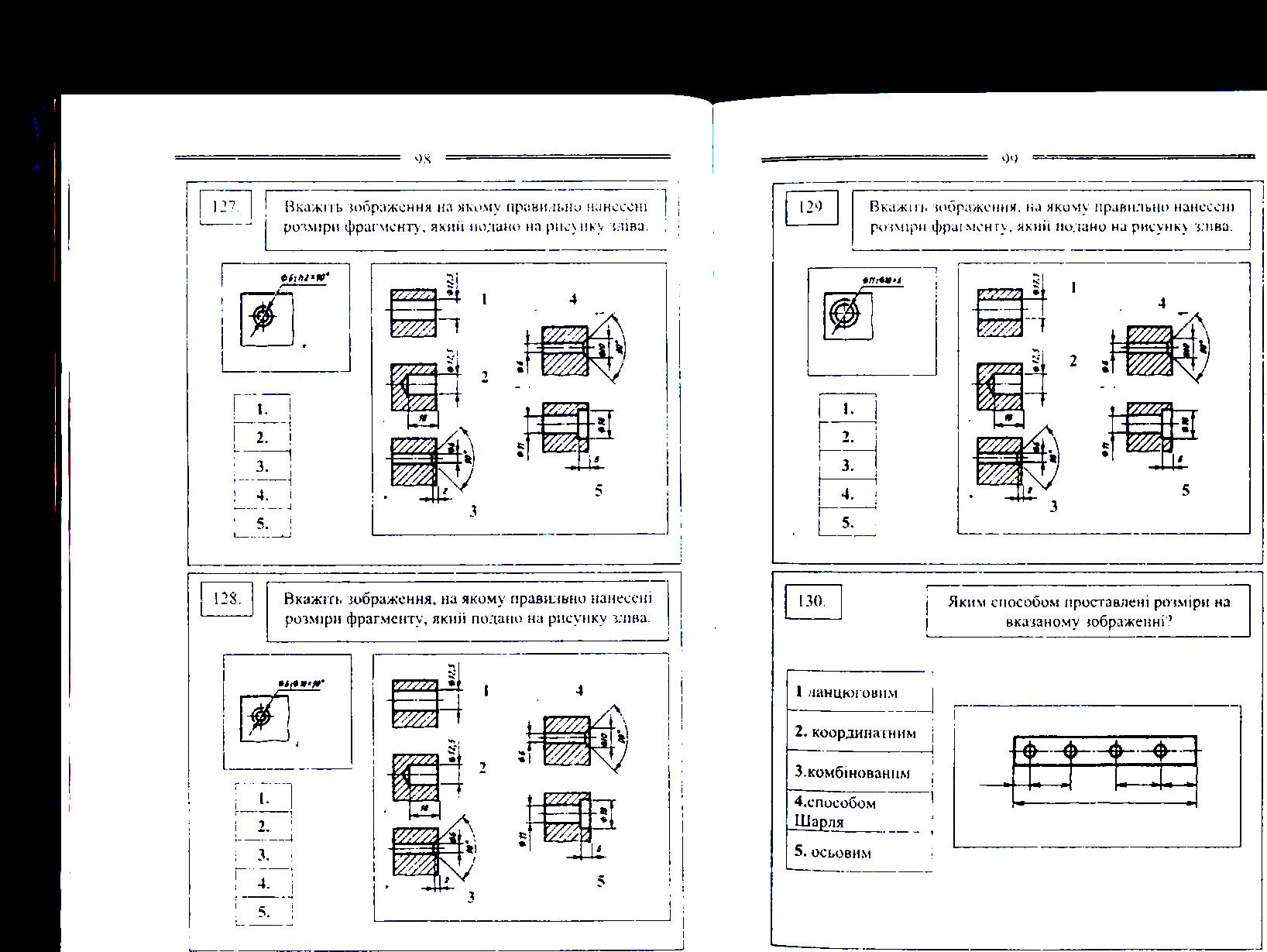

8.Яким способом проставлені розміри на вказаному зображенні?

Відповідь

Відповідь

Відповідь

Відповідь

Відповідь

А.Ланцюговим Б. Комбінованим В. Координатним (від бази) Г.Осьовим

9.На якій відстані слід проводити розмірні лінії від ліній контуру?

А. 6...10 мм Б. 3...5мм В. 10...12мм Г. 12...15мм

10.Щоб побудувати спряження необхідно:

А. знайти центр спряження та радіус кола Б. знайти точки спряження та радіус кола

В. знайти центр спряження та точки спряження Г. знайти радіус кола

11. Під яким кутом до рамки креслення виконують штриховку в розрізах?

А.45˚ Б.75˚ В.30˚ Г.40˚

12.Який вигляд називають головним?

А. Вигляд зверху Б. Вигляд спереду В.Вигляд зліва Г.Вигляд справа

13.Що називається ескізом?

А. Це виріб, виготовлений з однорідного по найменуванню і марці матеріалу без застосування складальних операцій.

Б. Це конструкторський документ тимчасового характеру, виконаний від руки без застосування креслярських інструментів в окомірному масштабі.

В. Це конструкторський документ, що містить усі необхідні дані для виготовлення і контролю, виконаний у масштабі з застосуванням креслярських інструментів

Г

Відповідь

Відповідь

Відповідь

. Це документ, що містить зображення деталі та інші дані, потрібні для її виготовлення

14.В залежності від положення січної площини відносно горизонтальної площини проекцій які бувають розрізи?

А.Поздовжні та поперечні Б. Горизонтальні та вертикальні В.Прості Г.Складні

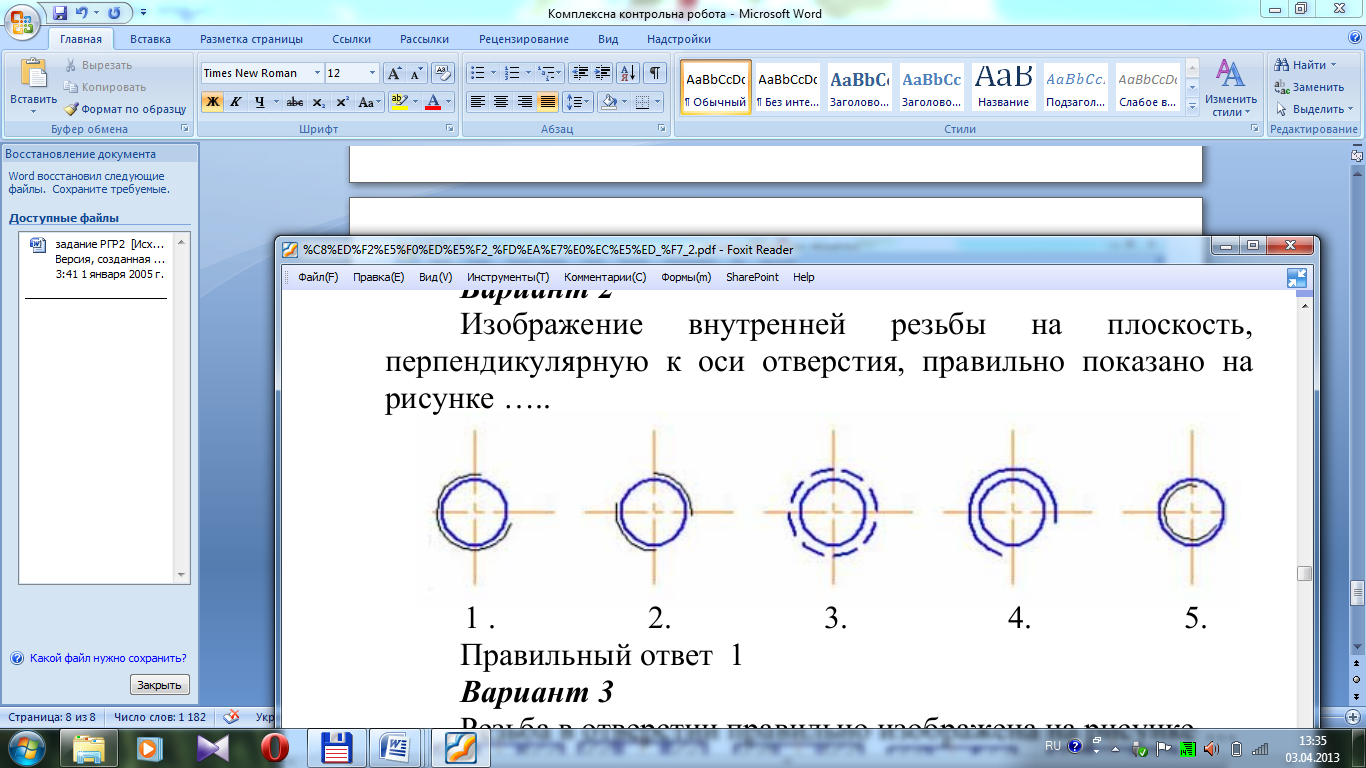

15.Зображення внутрішньої різьби на площину, яка перпендикулярна до осі деталі, правильно показано на рисунку____________

А Б В Г Д

16. Позначте правильні твердження

1. Розрізом називається зображення предмета, умовно розітнутого однією або декількома площинами.

2. На розрізі показують те, що розміщено в січній площині і за нею.

3.Переріз це фігура, яка зображує лише те, що міститься, в самій січній площині.

4. Горизонтальним називається розріз, утворений січною площиною, яка перпендикулярна до горизонтальної площини проекцій.

5.Вертикальним називається розріз, утворений площиною, яка паралельна горизонтальній площині проекцій.

А.4,5 Б.1,2,3 В.1,4,5. Г.Всі твердження правильні

17. Які розміри проставляють на другому зовнішньому ланцюгу плану будівлі?

А

Відповідь

. відстані між координаційними осями;

Б. відстань між крайніми координаційними осями;

В. розміри простінків та пройомів.

18. . Який знак ставлять перед розмірними числами, які позначають уклон?

А. Б. R В. Г. Ø

Відповідь

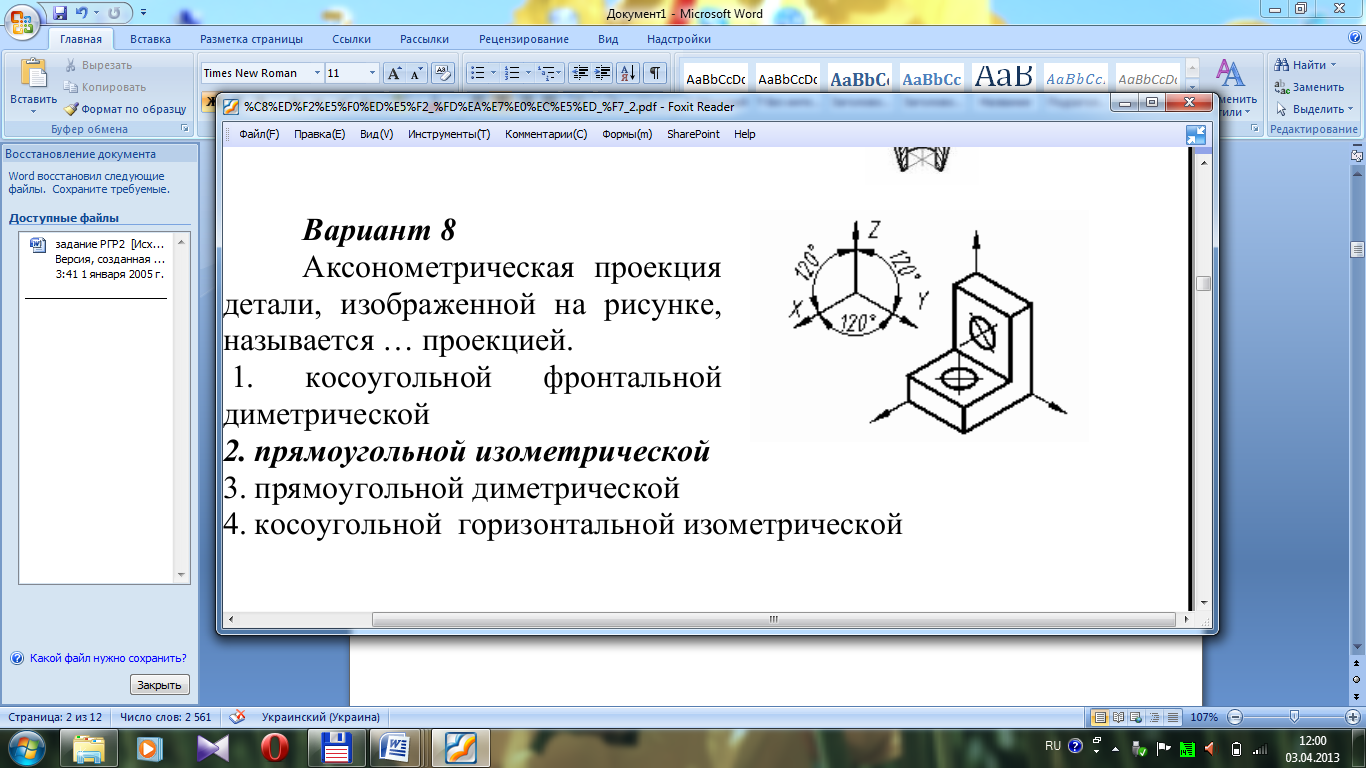

19. Аксонометрична проекція деталі, яка зображена на рисунку, називається проекцією.

А

Відповідь

. косокутною фронтальною диметричною

Б. прямокутною ізометричною

В. прямокутною диметричною

Г. косокутною горизонтальною ізометричною

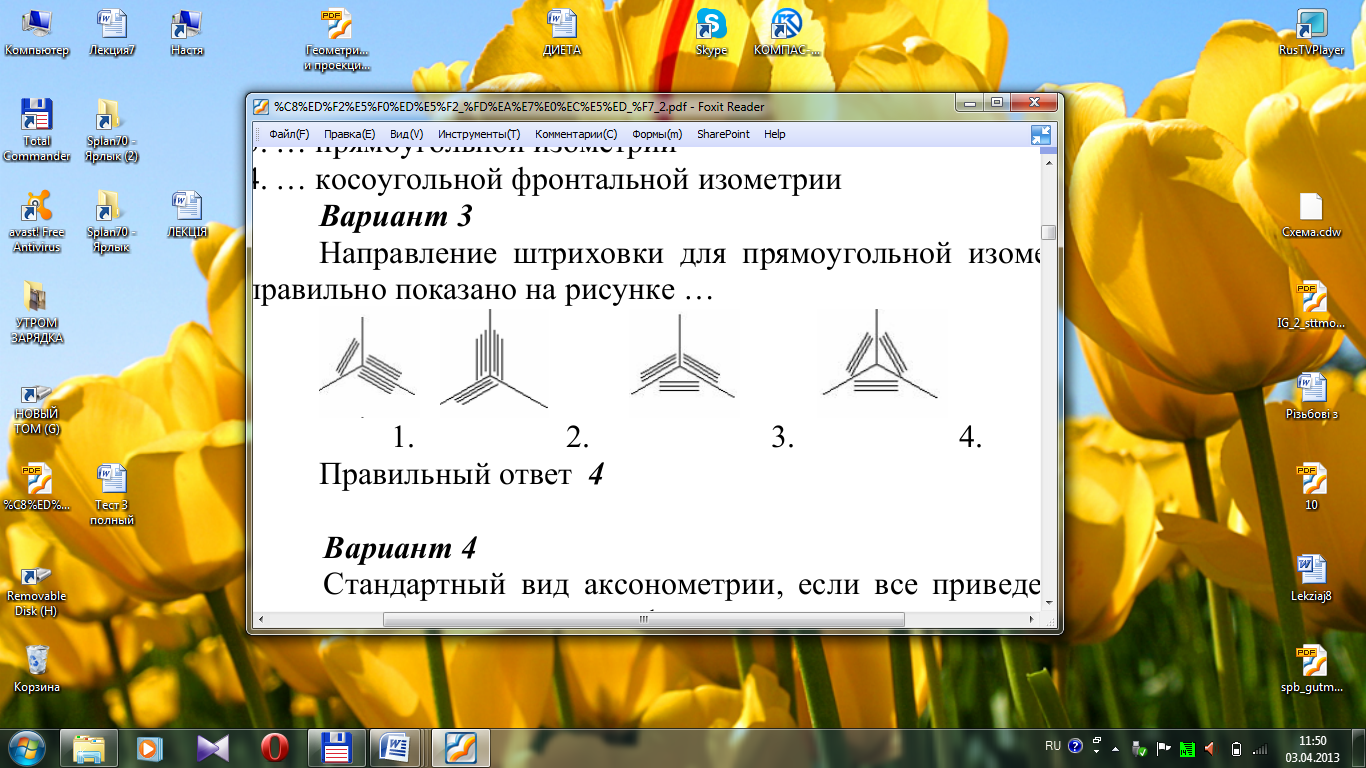

20.Направлення штриховки для прямокутної ізометрії правильно показано на рисунку

Відповідь

А Б В Г

21. Що позначає число 1,5 в позначенні М20 х 1,5?

Відповідь

А. дрібний крок нарізки Б. крупний крок нарізки

В. зовнішній діаметр нарізки Г. внутрішній діаметр нарізки

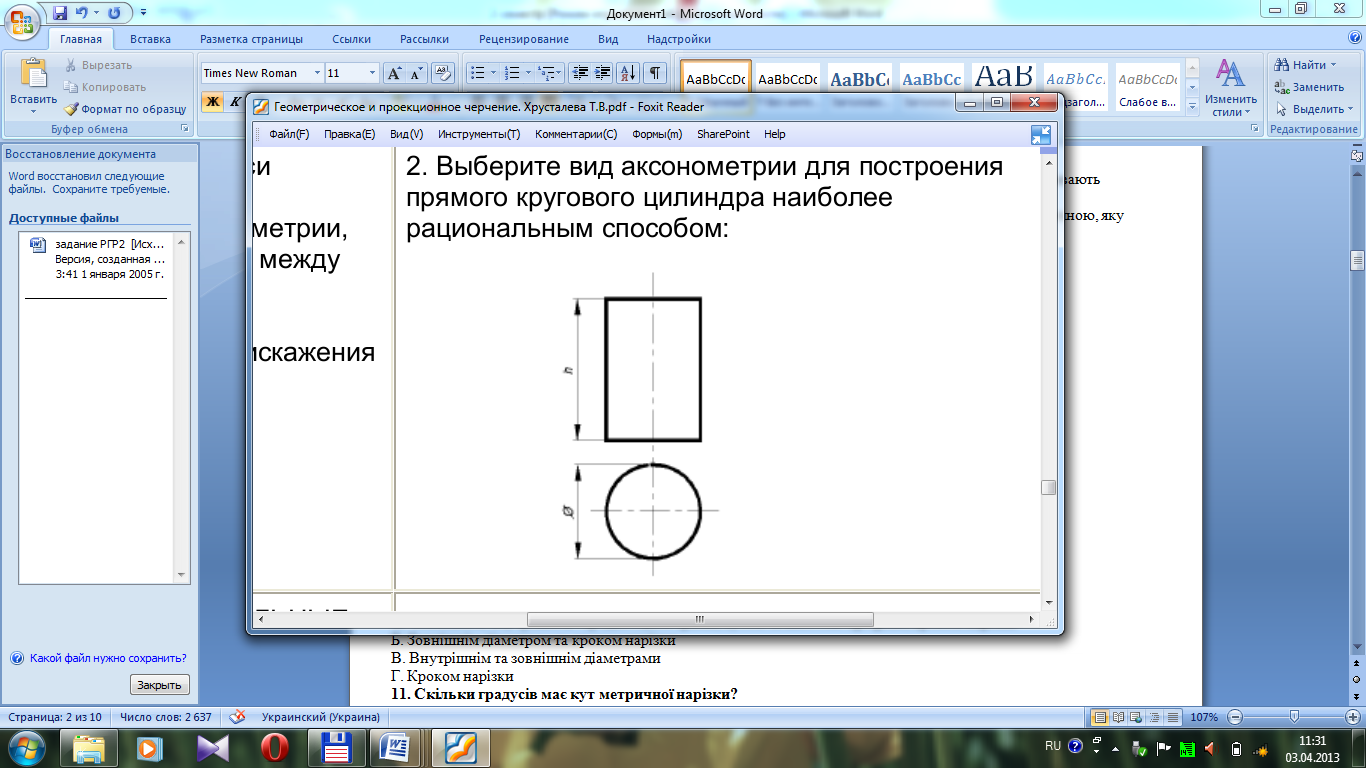

22.Побудуйте прямий круговий циліндр в ізометрії. (h 60, )

2

Відповідь

Відповідь

3. В яких масштабах викреслюють генеральні плани

А. 1 : 500, 1 : 1000, 1 : 2000 та ін.; Б.10 : 1 та ін.; В. 1 : 1

24. Яку товщину внутрішніх перегородок приймають на планах будівель?

А. 250 мм, 120 мм Б.250 мм, 380 мм В.120 мм, 380 мм

2

Відповідь

5. Який повинен бути мінімальний простінок між вікнами по ширині?

А. 640 мм Б.380 мм В. 510 мм

Варіант 2

1.Кресленням деталі називають

А. документ, в якому існує зображення деталі та інші дані, які необхідні для її виготовлення та контролю.

Б. документ, в якому є збірні одиниці, комплекти або комплекси.

В. документ на якому показують у вигляді умовних зображень або позначень частини виробу та зв’язки між ними

2.Який масштаб зображення відповідає збільшеній у 4 рази дійсній величині предмета?

А

Відповідь

Відповідь

Відповідь

. М2:1 Б. М1:4 В. М4:1 Г. М1:1
