7. Расчет проводников питающей сети.

Определение сечений кабелей по допустимому нагреву.

Сечение проводов и кабелей напряжением до 1000 В по условию нагрева выбирается в зависимости от дли­тельно допустимой токовой нагрузки. Выбор сечения производится:

По условию нагрева длительным расчетным то­ком

-выбирается табличное значение.

где - расчетный ток нагрузки, (А); - допустимый ток с учетом поправочных коэффициентов, (А); — поправоч­ный коэффициент на условия прокладки проводов и кабелей; - поправочный коэффициент на число работающих кабелей, лежащих рядом в зем­ле в трубах или без труб.

1. От ТП до ВРУ дома производим прокладку кабеля в земле.

Укладываем три кабеля.

Токовая нагрузка распределяется между кабелями поровну.

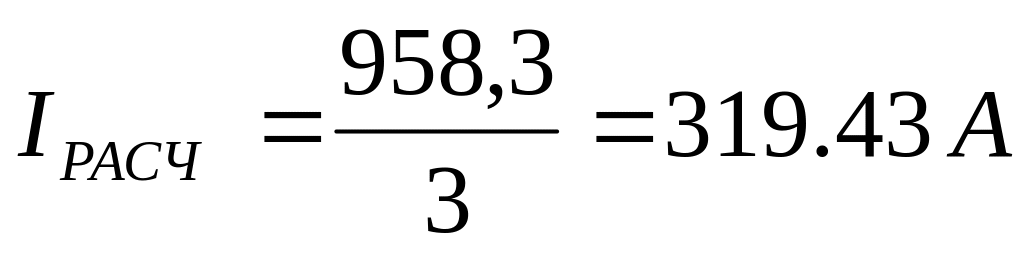

Токовая нагрузка на один кабель

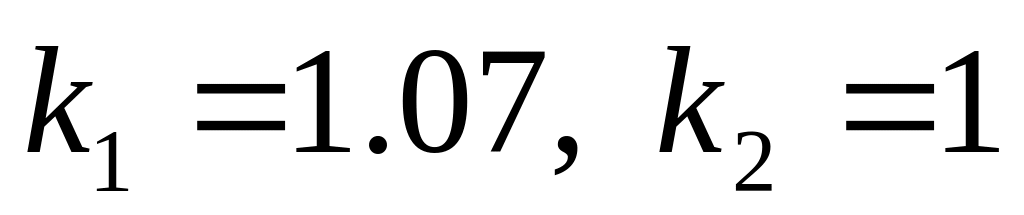

Принимаем поправочные коэффициенты

Допустимый ток на один кабель с учетом поправочных коэффициентов

Выбирается табличное значение.

S=185мм²; =340 А

Используем силовой кабель с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией, в свинцовой или алюминиевой оболочке, с алюминиевыми жилами, четырехжильный, до 1 кВ. АЦС 3(4×185) , X₀=0.103Ом/км, R₀=0.06 Ом/км.

По условию нагрева длительным расчетным то­ком

2. От ВРУ дома до МО дома производим прокладку кабеля в воздухе в трубе.

Укладываем один кабель.

Токовая нагрузка на кабель

Принимаем поправочные коэффициенты

Допустимый ток на провода с учетом поправочных коэффициентов

Выбирается табличное значение.

S=4 мм²;

Используем силовой кабель с бумажной пропитанной маслоканифольной и нестекающей массами изоляцией, в свинцовой или алюминиевой оболочке, с медными жилами, четырехжильный, до 1 кВ. АР 1(3×4) X₀=4.56 Ом /км, R₀=4,375 Ом/км.

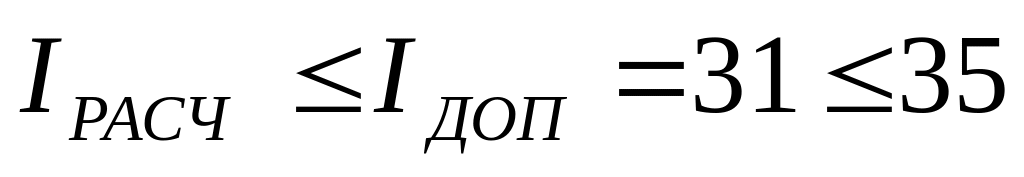

По условию нагрева длительным расчетным то­ком

8. Расчёт и выбор коммутационных и защитных аппаратов

1. Автоматические выключатели серии ВА.

- На участке от ТП до ВРУ дома:

Так как Iтп = 958,3 А то использую выключатель из серии ВА 50.

Выбираю ВА 53 – 41 на Iном = 1000 А –

номинальный ток выключателя > 957,2 А.

Этот выключатель работает при напряжении до 660 В переменного тока и частоте 50 или 60 Гц.

Он имеет повышенную коммутационную способность и полупроводниковый максимальный расцепитель.

2;3;5;7 – уставка тока полупроводникового расцепителя в зоне к.з. кратная Iном.р.

0,63; 0,8; 1,0 – кратность номинального тока расцепителя (Iном.р.) от номинального тока выключателя (Iном).

Я выбрал кратность = 1,0 так как если взять меньшую то расцепитель будет срабатывать при режиме максимальной нагрузки чего быть недолжно.

То есть номинальный ток расцепителя в моем случае будет равен номинальному току выключателя Iном.р. = Iном = 1000 А. При этом ток расцепителя должен быть больше расчетного тока то есть 1000 > 957,2 А

Iном.р. = 1000 А.

Время срабатывания 0,3 сек.

2. На участке от ВРУ дома до двигателя

Так как Iр =29 А то используем выключатель из серии АЕ20.

Выбираю АЕ2043М-100 на Iном = 31,5 А – номинальный ток выключателя > 29 А.

Он имеет среднюю коммутационную способность, а также тепловой и электромагнитный расцепитель.

Следовательно, выключатель выбрано правильно и он не сработает на ток пускового режима.

Время срабатывания 0,1сек.

К_отс = 2;

Iном* К_отс=31,5*2= 63А

3.Для защиты ЭД выбираем выключатель АЕ2043М-42Р на Iн = 31,5А – номинальный ток выключателя. Он имеет среднюю коммутационную способность, и комбинированный максимальный расцепитель.

Номинальный ток расцепителя Iном р =29А

Кратность отсечки = 3

Время срабатывания 0,1 сек.

Предельная коммутационная способность Iпкс = 2 кА при переменном токе

U = 380В. Iном*Кот*Крас = 31,5*3*1,4=132,3 А
