1. Исходные данные

1. Район строительства – г. Омск (ІВ)

2. Расчетная температура наружного воздуха – t = -37 ºC

3. Снеговая расчетная нагрузка 240 кг/м²

4. Скорость ветра 30 кг/м²

5. Нормативная глубина промерзания грунтов h = 2,2 м

6. Степень огнестойкости здания – ІІ

7. Класс функциональной пожарной опасности – Ф1.1

8. Степень ответственности – ІІ

2. Объемно-планировочное решение

Проектируется двухэтажный одноквартирный жилой дом. Имеет простую прямоугольную форму, с размерами 14,6м на 7 м. Дом предназначен для одного хозяина. Имеет два входа: на главном и дворовом фасадах.

Общая площадь– 159,3 м². Площадь под застройку 102,2 м².

Планировочная схема дома – коридорная.

Высота этажа 3м.

По левую сторону главного входа расположена внутриквартирная монолитная железобетонная лестница на второй этаж. Лестничная клетка отделена от жилых помещений самонесущей стеной толщиной 380мм.

Все комнаты ориентированы на дворовый и торцовые фасады.

На первом этаже расположена кухня, площадью 15,25 м², гостиная, площадь которой 19,77 м², санузел – 4,05 м² и подсобное помещение – 2,69 м².

На втором этаже расположены 2 жилые комнаты, площади которых 17,85 м² и 22,77 м². Так же 2 санузла и 2 подсобных помещения, вход в которые осуществляется через комнаты. Площадь санузлов – 3,45 м² и 3,42 м², площадь подсобных комнат 1,9 м² и 1,66 м².

Таблица 2.1

Ведомость проемов

Марка, позиция	Размеры, мм
1	1200 х 1500
2	1500 х 1500
3	1800 х 1500
4	1300 х 2400
5	810 х 2100
6	810 х 2100

Таблица 2.2

Спецификация элементов заполнения проемов

Позиция	Обозначение	Наименование	Кол-во	Масса, кг	Примечание
	ГОСТ 11214-86	Окна
1		ОС 15-12	3		1500
2		ОС 15-15	2		1500
3		ОС 15-18	2		1500
		Двери
4	ГОСТ 24698-81	ДН 24-13	2		2400
5	ГОСТ 6629-88	ДО 21-9	4		2100
6		ДГ 21-9	8		2100

Таблица 2.3

Ведомость перемычек

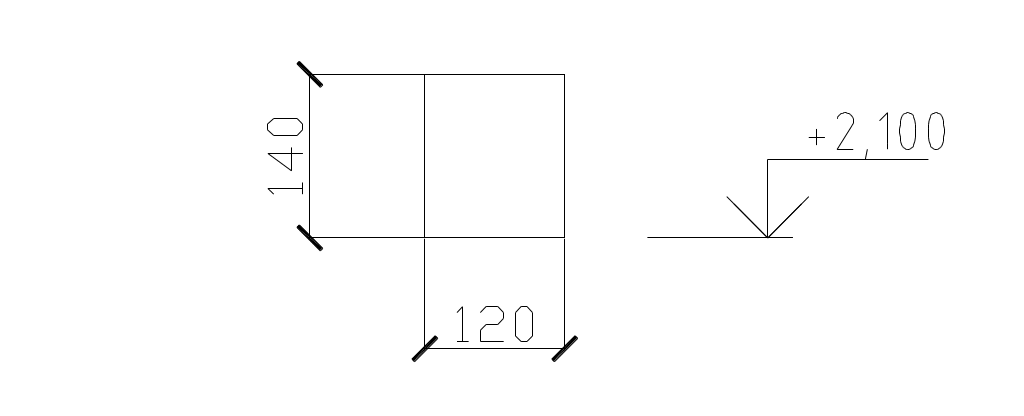

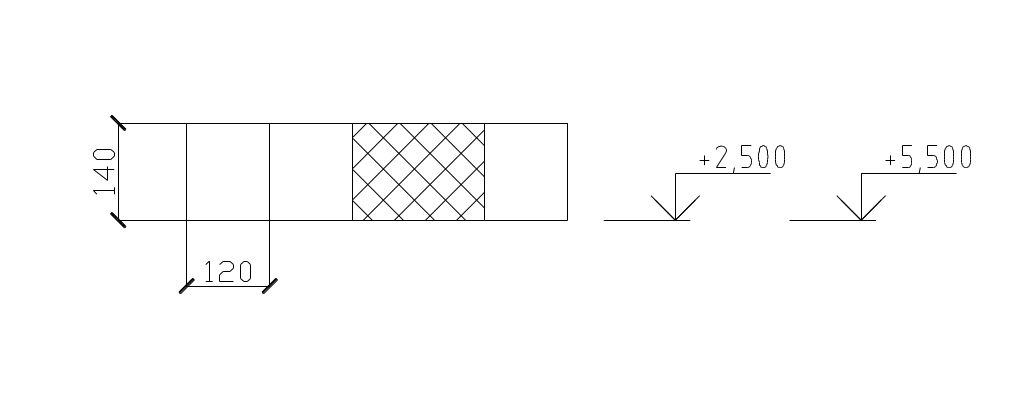

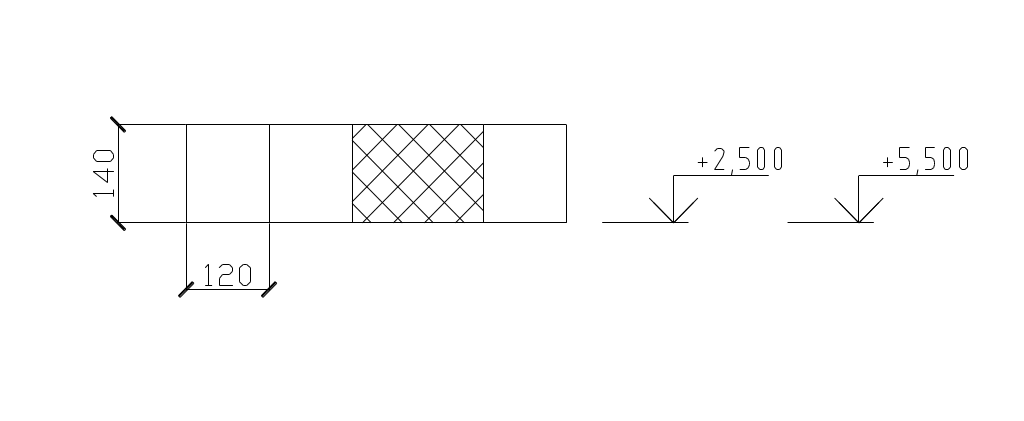

Марка	Схема сечения
ПР1
ПР2
ПР3
ПР4

Таблица 2.4

Спецификация перемычек

Позиция	Обозначение	Наименование	Кол-во	Масса, кг	Примечание
ПР1	Гост 948-84	2ПБ10-1	16	688
ПР2		2ПБ16-2	15	975
ПР3		2ПБ19-3	6	486
ПР4		2ПБ22-3	6	552

План перемычек 1-го этажа

План перемычек 2-го этажа

Таблица 2.5

Ведомость отделки помещения.

Наименование помещения	Вид отделки элементов интерьера						Приме-чание
	Пол	Пло-щадь	Стены или перегородки	Пло-щадь	Потолок	Пло-щадь
Коридор 1-го этажа	Линолеум	20,06	Шпатлевка, покраска водоэмульсионной краской	44,1	Шпатлевка, покраска водоэмульсионной краской	20,06
Кухня	Линолеум	15,25	Стеновые панели, настенная керамическая плитка	38,3	Подвесной потолок	15,25
Гостиная	Линолеум	19,77	Шпатлевка, покраска водоэмульсионной краской	45,5	Подвесной потолок	19,77
Санузел	Напольная керамическая плитка	4,0	Настенная керамическая плитка	20,2	ПВХ панели	4,0
Подсобное помещение	Линолеум	2,6	Шпатлевка	16,1	Шпатлевка, покраска водоэмульсионной краской	2,6
Лестница	Линолеум	13,04	Шпатлевка, покраска водоэмульсионной краской	84,9	Шпатлевка, покраска водоэмульсионной краской	13,04
Коридор 2-го этажа	Линолеум	10,46	Шпатлевка, покраска водоэмульсионной краской	40,5	Шпатлевка, покраска водоэмульсионной краской	10,46
Спальня	Линолеум	17,85	Шпатлевка, покраска водоэмульсионной краской	38,3	Подвесной потолок	17,85
Детская спальня	Линолеум	22,77	Шпатлевка, покраска водоэмульсионной краской	44,8	Подвесной потолок	22,77
Санузелы	Напольная керамическая плитка	3,4	Настенная керамическая плитка	19,5	ПВХ панели	3,4
Гардеробная 1	Линолеум	1,9	Шпатлевка	13,1	Шпатлевка, покраска водоэмульсионной краской	1,9
Гардеробная 2	Линолеум	1,66	Шпатлевка	12,2	Шпатлевка, покраска водоэмульсионной краской	1,66
