Действие электрического тока на организм человека

1863 год – впервые опубликована статья об электро травме.

В конце 19 века были разработаны первые правила безопасности обращения с электрическим током.

Все виды воздействия тока на организм человека делятся на:

• Местные электро травмы

  • Электрические ожоги – возникают либо при прохождении через тело человека значительных, более 1А токов, либо в случае воздействия на тело человека электрической дуги

  • Электрические знаки (электро метки) – возникают, как правило, при хорошем контакте с токоведущими частями, представляют собой припухлость с затвердевшей в виде мозоли поверхностью сероватого или белого цвета, края знака могут быть резко очерчены беловатой или серой каймой.

  • Электро металлизация кожи – это проникновение под поверхность кожи частиц металла в результате его разбрызгивания и испарения под действием электрической дуги или в результате электролиза в месте контакта человека с токоведущей частью. Кожа в этом месте изменяет цвет, приобретает шероховатую поверхность.

  • Электро офтальмия – поражение глаз ультрафиолетовым излучением от электрической дуги.

  • Механические повреждения – ушибы, вывихи, переломы и т.п., связанные с сокращением мышц при контакте с токоведущими частями.

• Электрические удары – последствия варьируются очень широко.

Исход поражения электрическим током определяется:

• Величиной тока, протекающего через тело человека

• Частотой тока

• Родом тока

• Длительностью протекания

• Величиной сопротивления тела человека

Величина тока протекающего через тело человека

	М	Ж

Тот минимальный ток, который вызывает одинаковые ответные реакции у всех людей, называется пороговым ощутимым током .

Тот минимальный ток, который вызывает непреодолимое судорожное сокращение мышц, называется пороговым не отпускающим током (током приковывания) .

– ток фибрилляции сердечной мышцы (остановка сердца)

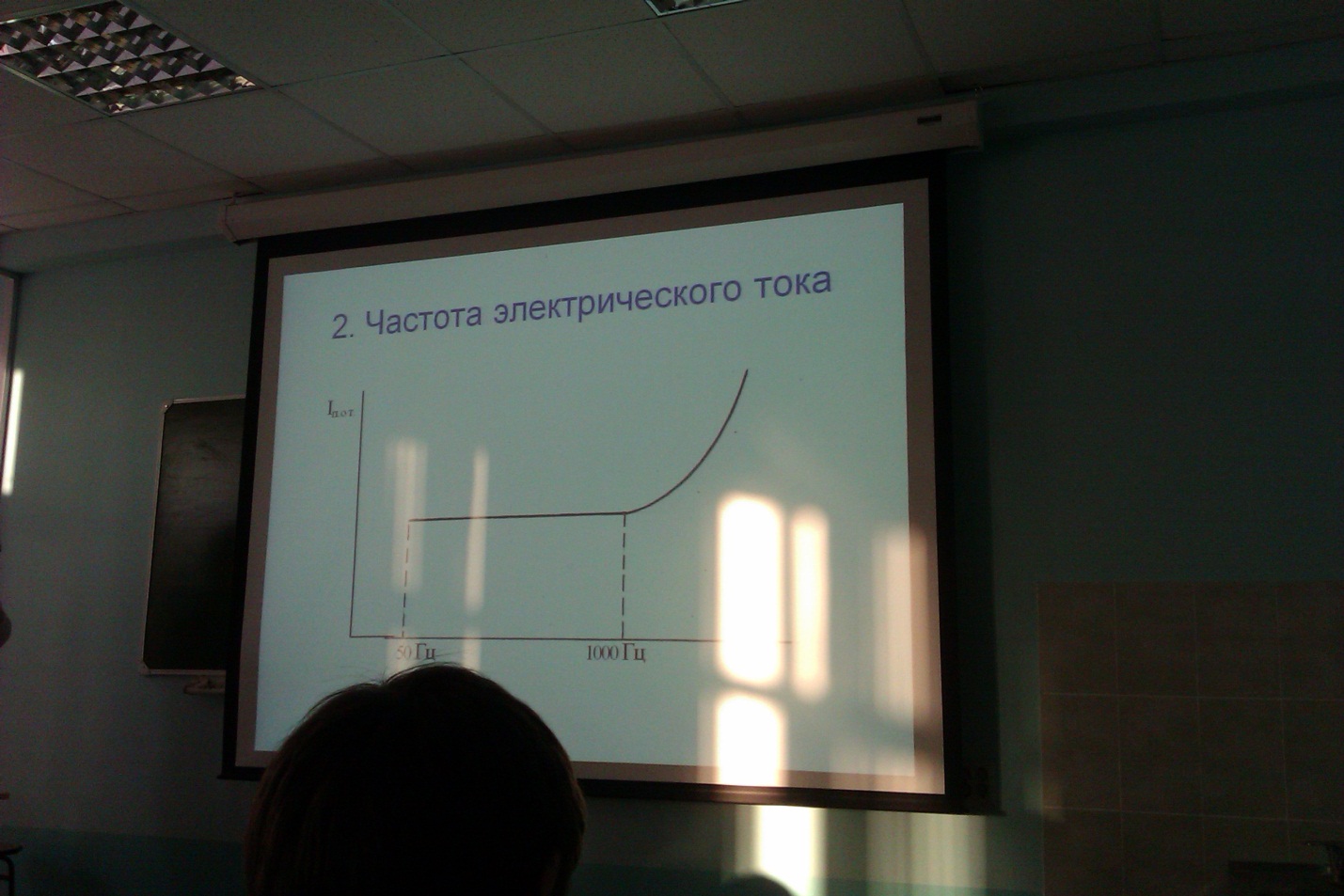

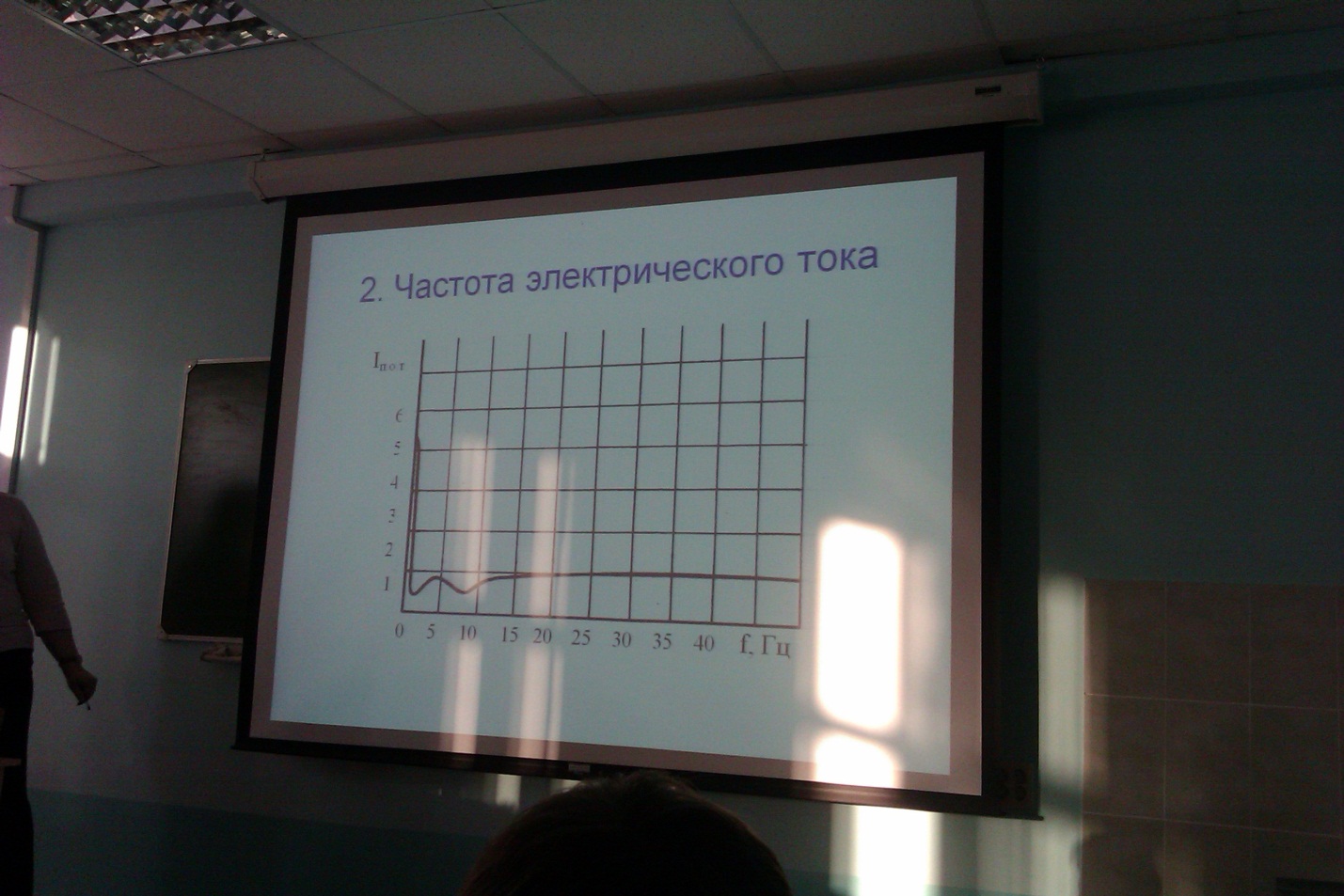

Частота электрического тока

Рассмотрим чувствительность до 50 Гц.

Род тока

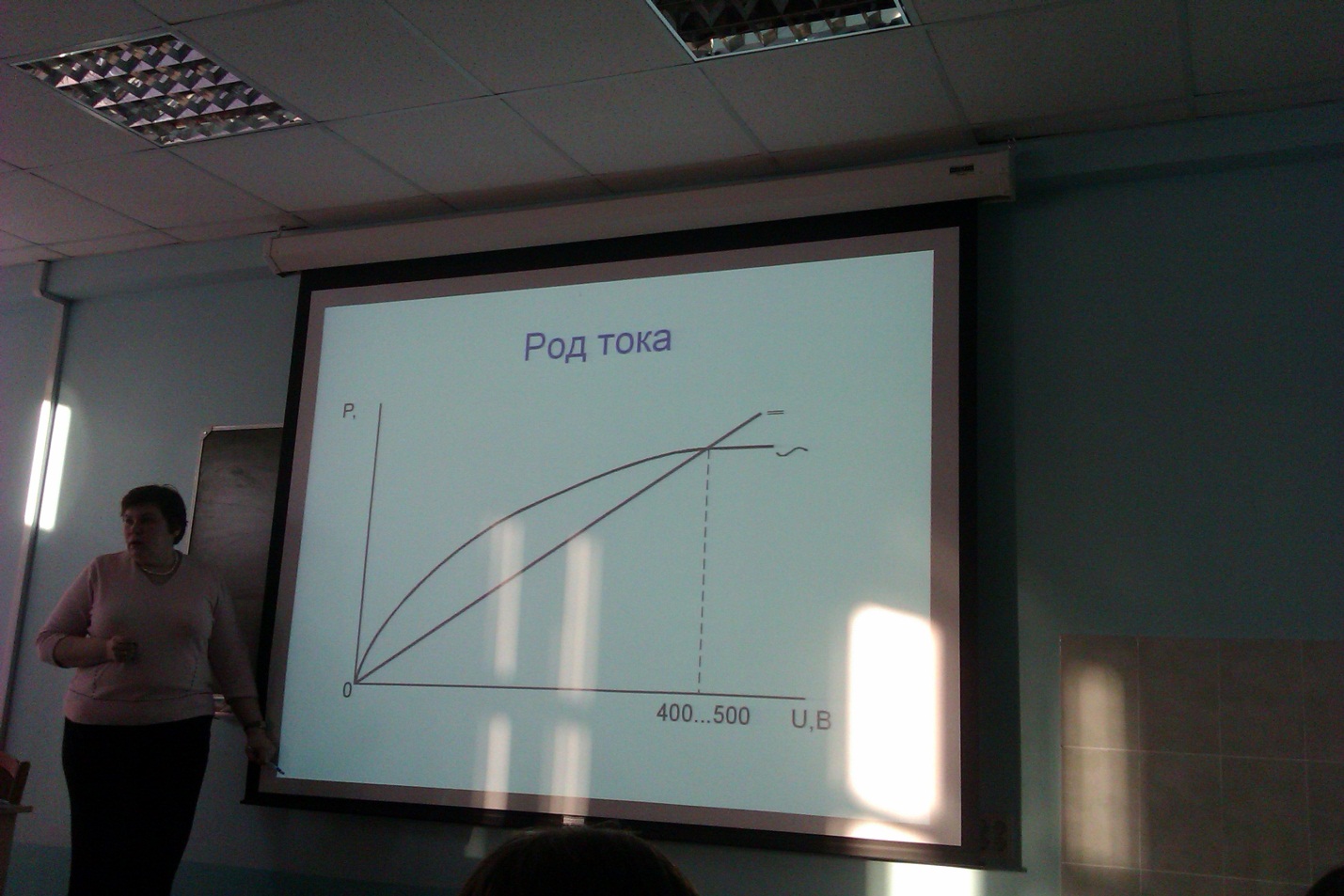

График вероятности смертельного исхода от величины приложенного напряжения.

Уменьшение вероятности смертельного исхода на переменном токе при напряжении свыше 500 В, связано с возникновением электрической дуги между токоведущими частями и тканями человека, обугливанием живой ткани, образованием струпа, сопротивление которого на несколько порядков больше, чем ткани человека, что приводит к ограничению тока, протекающего через тело человека.

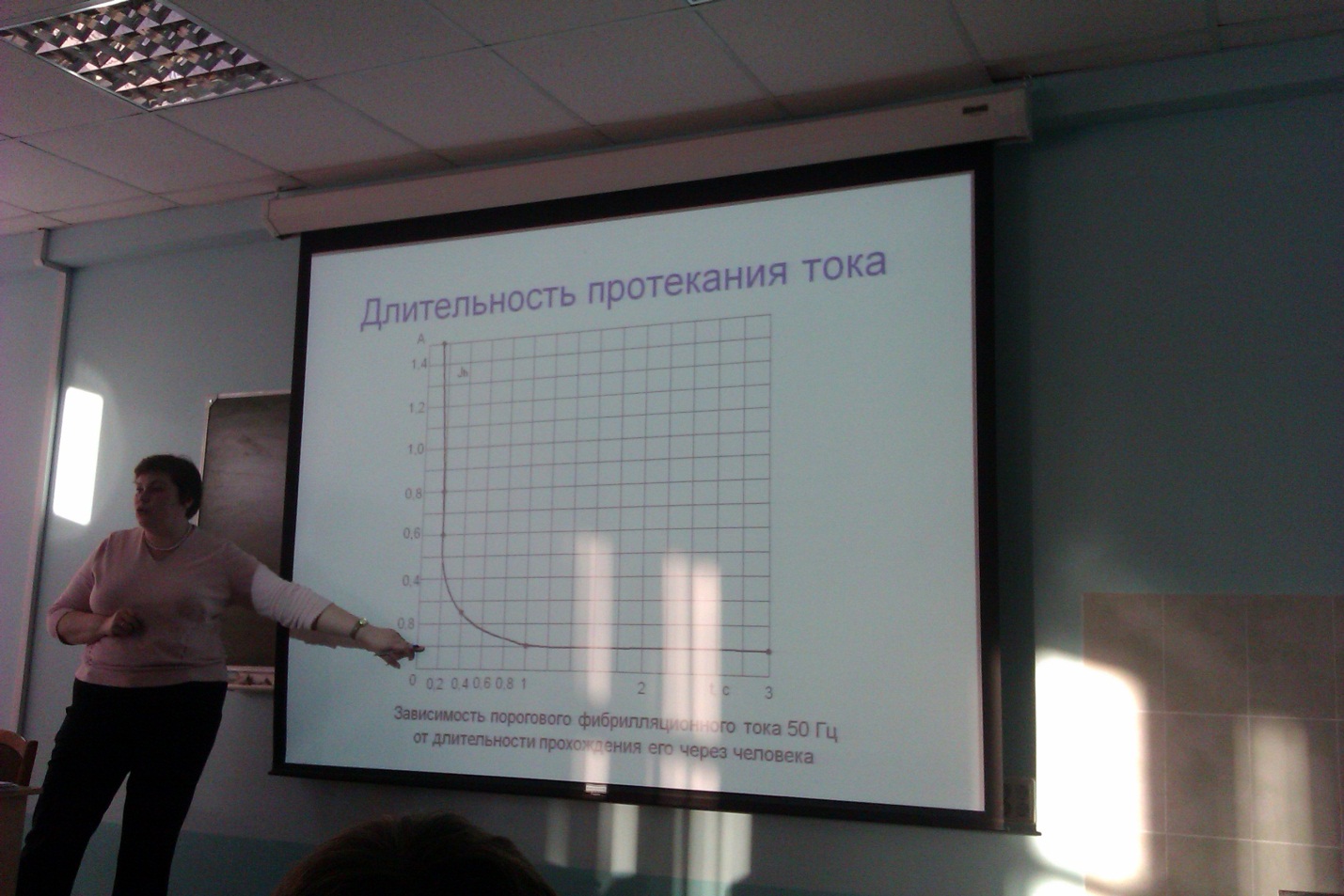

Время действия электрического тока на организм человека

При увеличении времени действия электрического тока, ток через тело человека увеличивается, несмотря на постоянное напряжение, т.к. происходит пробой поверхности кожи, которая является диэлектриком.

Если время действия электрического тока превышает 1с, то вероятность смертельного исхода около 1.

При длительном воздействии на тело человека электрического тока, превышающего пороговый не отпускающий ток, спазм мышц, возникший под его действием, может развиваться. Например, с мышц предплечья на мышцы грудной клетки.

Электрическое сопротивление тела человека

Величина сопротивления тела человека индивидуальна, изменяется в очень широких пределах.

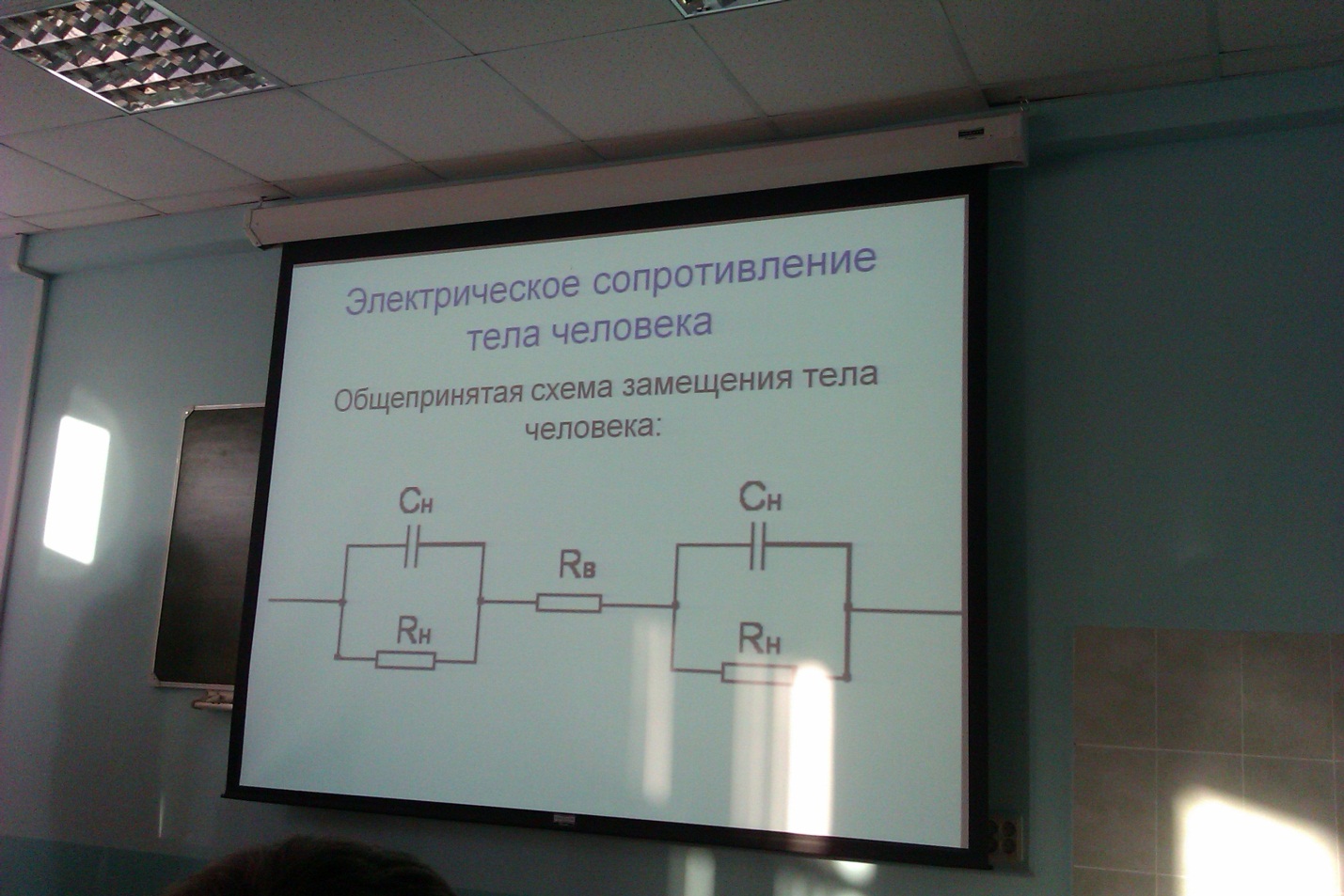

Rн – сопротивление наружного рогового слоя кожи.

Rв – внутреннее сопротивление тела человека

Сн – емкостный элемент – это емкость в месте контакта тела человека и токоведущей части. Зависит от плотности контакта с токоведущей частью, но не зависит от наличия воздуха.

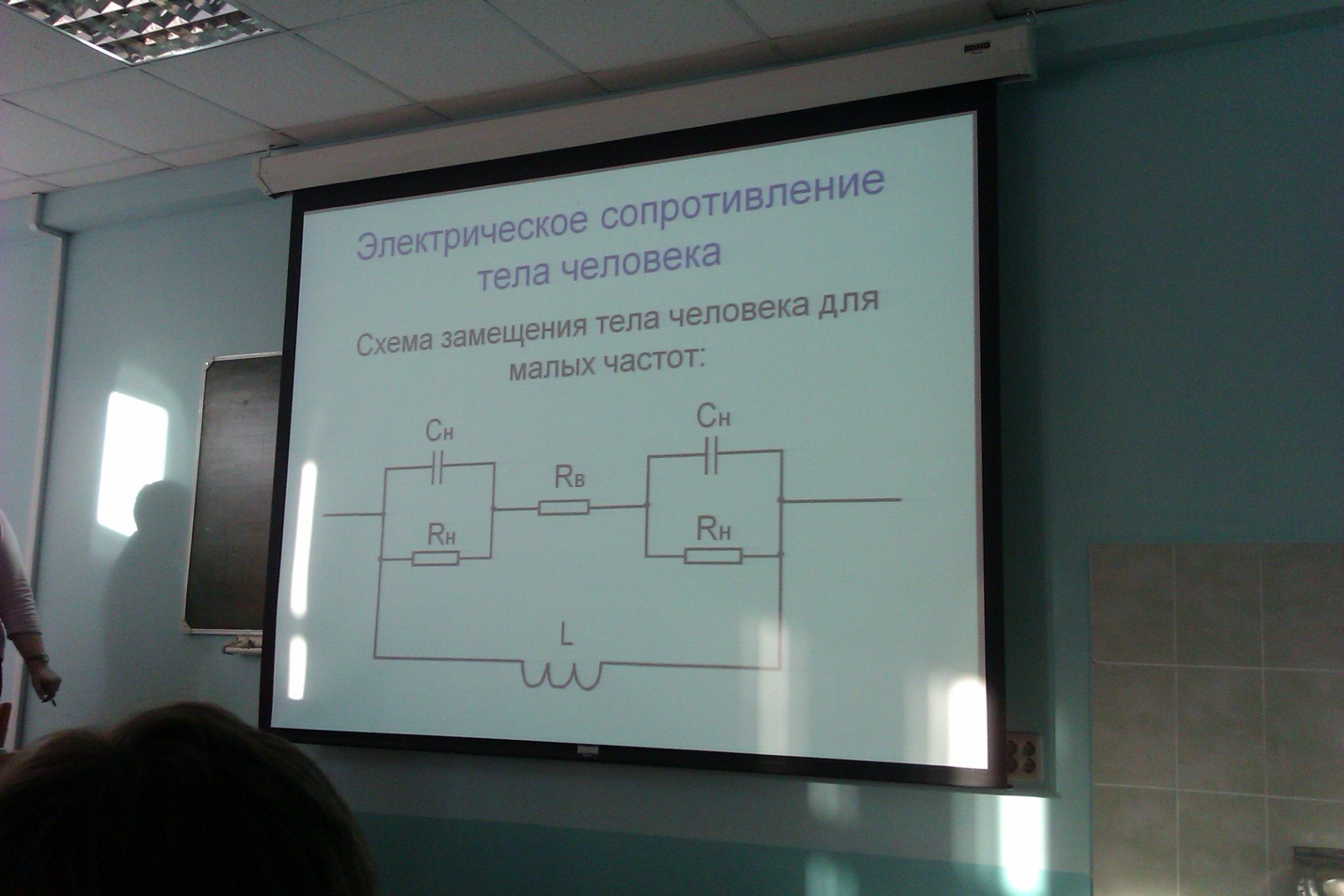

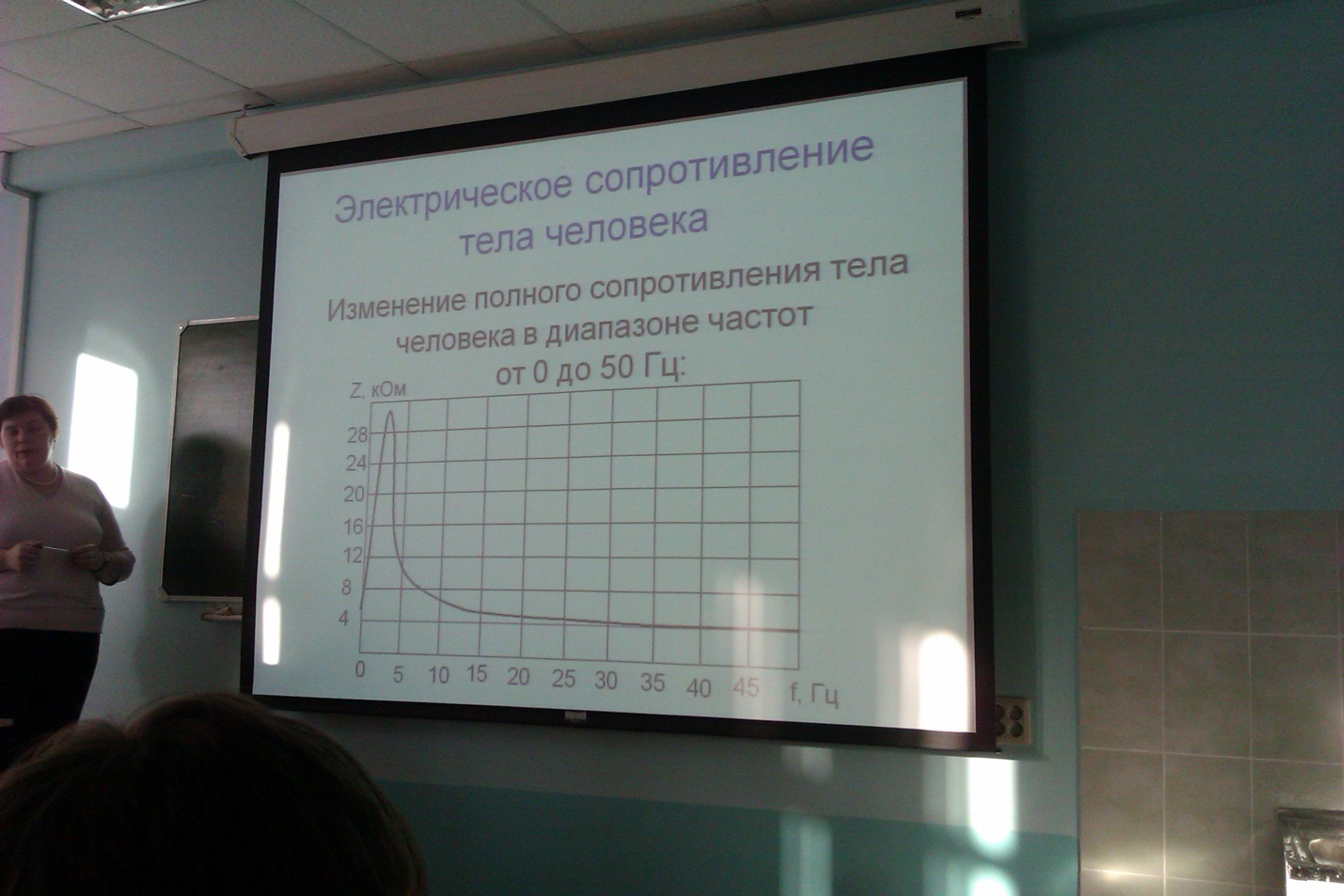

На низких частотах наблюдается явление резонанса, поэтому общепринятая схема была дополнена, чтобы учитывать это явление.

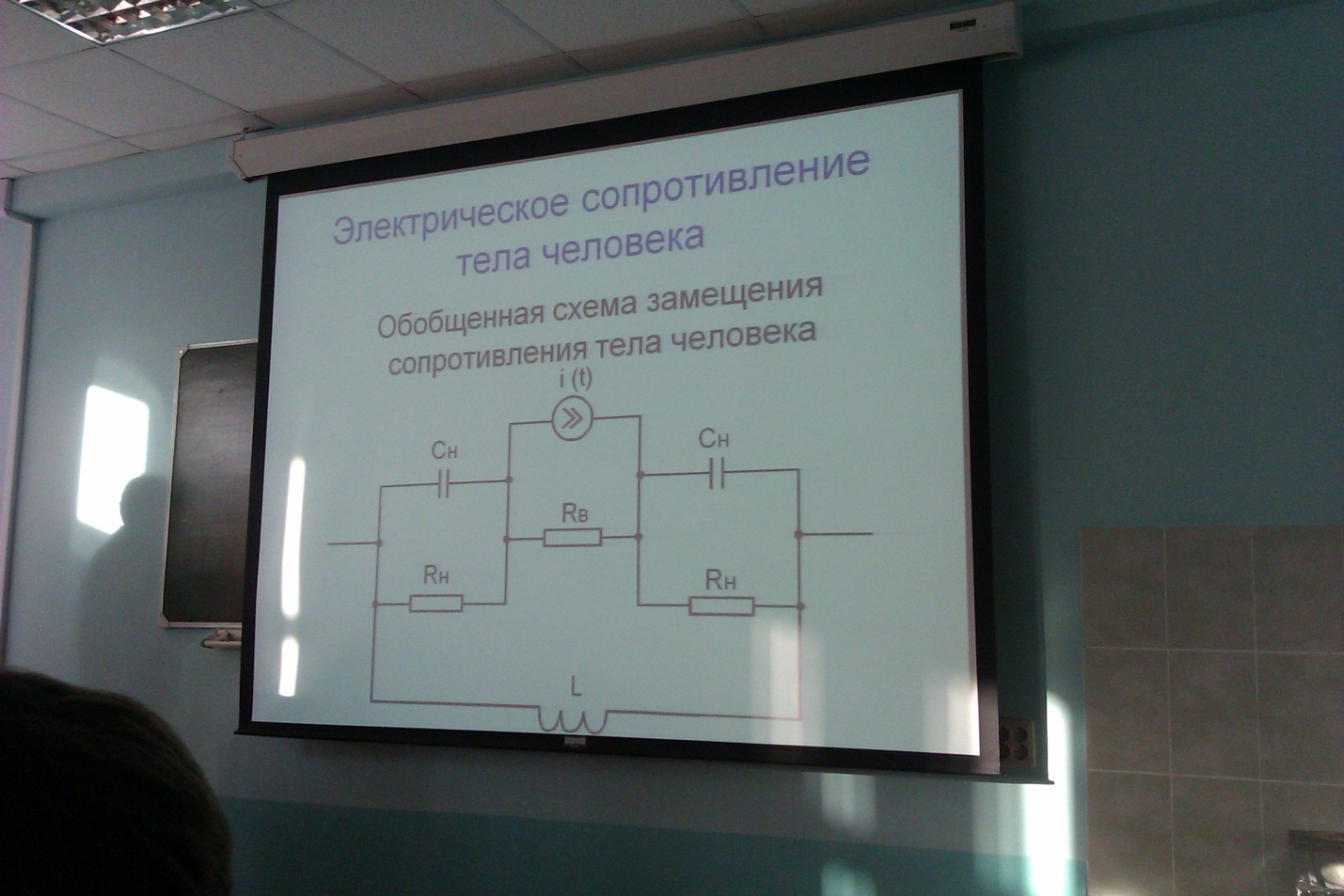

Явление поляризации на постоянном токе. Для этого дополнительно ещё вводится источник тока (источник животного электричества).

Таким образом, схема замещения тела человека представляет собой двухполюсник вид и структура которого определяется родом и частотой воздействующего тока.

Прочие факторы, влияющие на исход поражения:

• Вес человека (поперечное сечение больше, сопротивление меньше)

• Возраст человека (утрачивается влага, сопротивление возрастает)

• Факторы окружающей среды (температура больше, сопротивление меньше, выделяется пот; повышенная влажность также снижает сопротивление, влага из воздуха оседает на поверхности тела)

• Состояние кожного покрова

• Приложенное напряжение (снижает сопротивление при увеличении)

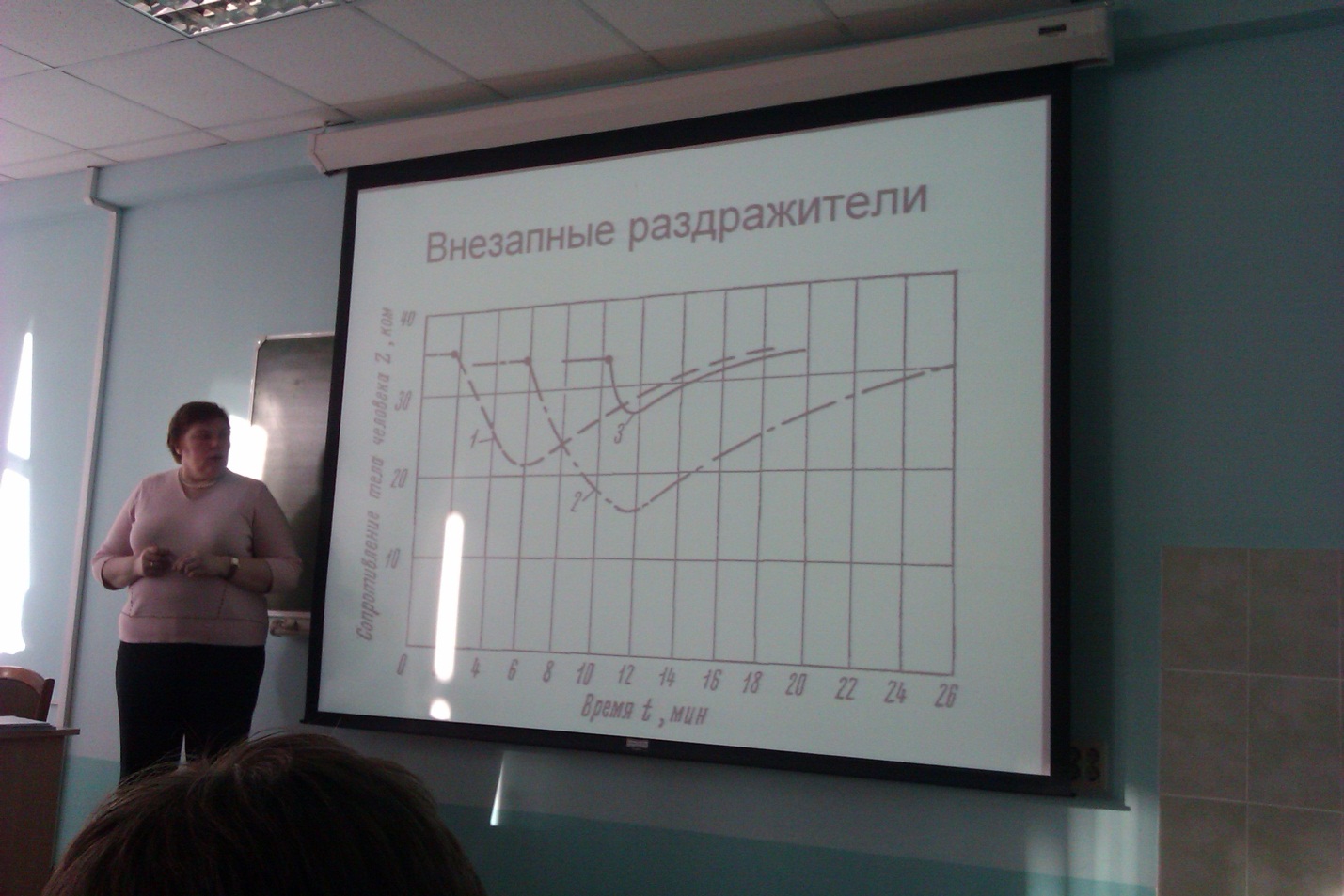

• Внезапные раздражители

1. Внезапный звук

2. Внезапный укол

3. Похлопывание по плечу

Сопротивление резко снижается

• Примеси, имеющиеся в воздухе

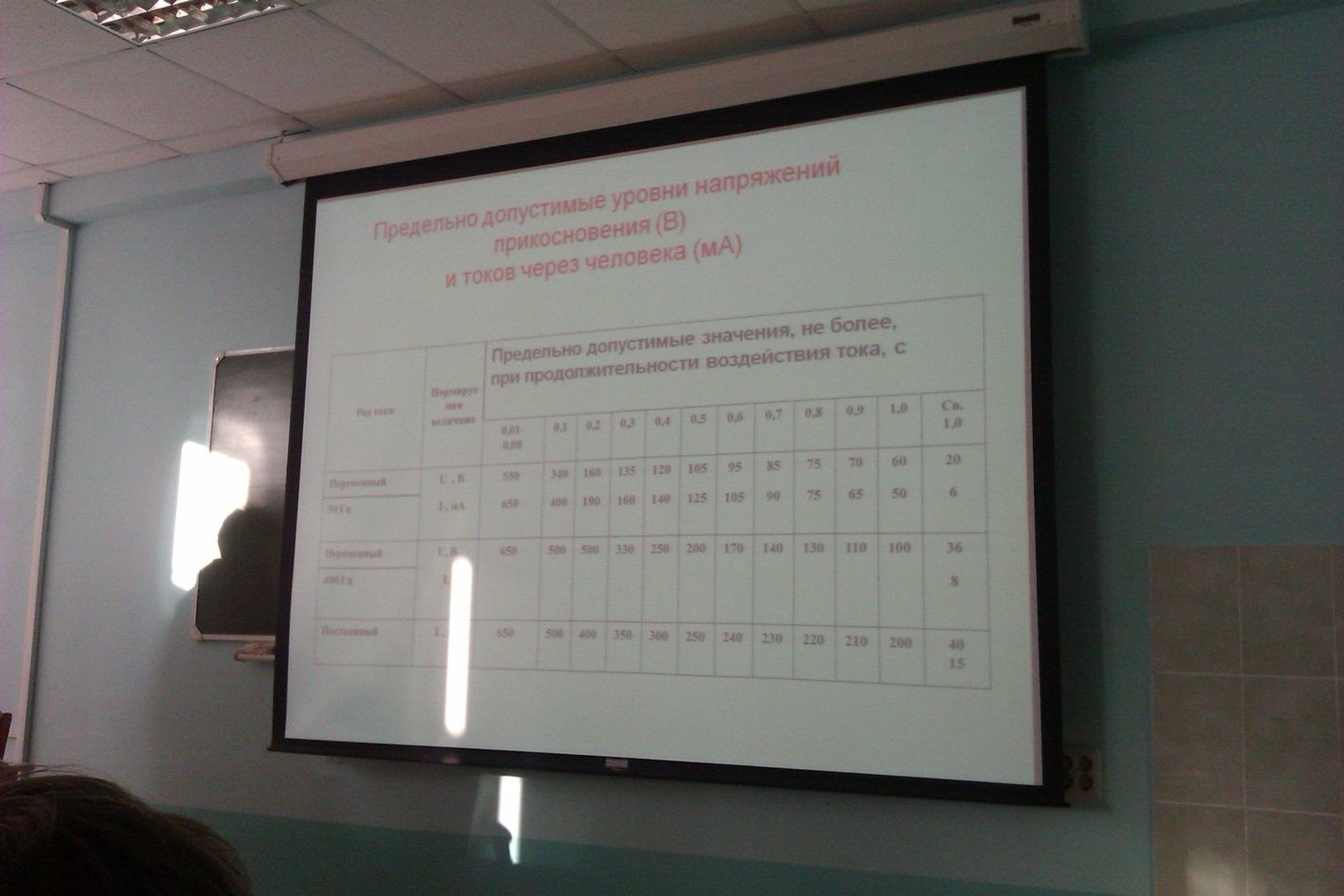

Был принят ГОСТ 12.1.038.82 – Электробезопасность. Предельно допустимые уровни токов и напряжений. Согласно этому ГОСТу уровни устанавливаются для нормального и аварийного режимов работы электроустановки, для различного напряжения электроустановки, частоты питающего напряжения, а также длительности воздействия тока на оргнизм человека.
