Классификация механических передач
По принципу действия передачи разделяют на:
- передачи трением (фрикционные, ременные);
- передачи зацеплением (зубчатые, цепные, червячные, передача винт-гайка).
По характеру изменения скорости:
- понижающие; - повышающие.
По способу соединения деталей в передачах:
- передачи с непосредственным контактом тел вращения (фрикционные, зубчатые, червячные, передача винт-гайка);
- передачи с гибкой связью (ременные, цепные).
По конструктивному оформлению:
- открытые;
- закрытые (герметичный корпус, обеспечивающий смазку передачи, закрытые передачи принято называть редукторами).
По числу ступеней (или отдельных передач):
- одноступенчатые; - многоступенчатые.
Основные кинематические и силовые соотношения в передачах
В
каждой передаче имеется два основных
вала: ведущий (входной) и ведомый
(выходной) (рис. 2). Между ними в
многоступенчатых передачах располагаются
промежуточные валы. Параметры передачи,
относящиеся к ведущим валам, обозначают
индексом 1, а к ведомым – индексом 2.

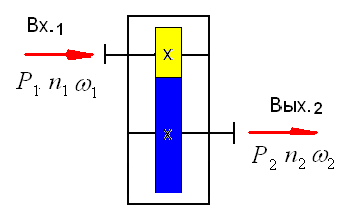

Рис. 2. Кинематическая схема передачи
К основным параметрам любой механической передачи относятся:
1) Мощность (Р1 – на входе), Р2 – на выходе), кВт.
2)
Быстроходность, которая определяется
быстротой вращения двигателя и выражается
угловой скоростью
валов (
-
ведущего,
-
ведомого),
,
рад/с;
или частотой
вращения (
-
ведущего,
-
ведомого),
.
Соотношение между ними выражается
формулой, известной из курса физики:
Кроме основных, имеются еще и производные характеристики, которые необходимы при расчете любой передачи.
3)
Коэффициент полезного действия
(КПД) – отношение полезной мощности (Р2
– на выходе) к
затраченной мощности (Р1
– на входе),
или
,
где
-
потери мощности в передаче.
Для
многоступенчатой передачи общий КПД
определяется как произведение отдельных
коэффициентов полезного действия каждой
передачи и других элементов привода,
где имеются потери мощности (подшипники,
муфты):
4)
Линейная (окружная) скорость
любой точки вращения тела:
,
где
-
диаметр колеса, шкива, катка и др., м.
Рис.
3. Направление сил и вращающих моментов
5)
Окружная сила
передачи
,
Н,
где Т
– вращающий момент.
6)
Вращающий момент
,
Н·м
Вращающий момент ведущего вала Т1 является моментом движущих сил, его направление совпадает с направлением вращения ведущего элемента (в данном случае – катка). Момент ведомого вала Т2 – момент сил сопротивления, его направление противоположно направлению вращения ведомого катка (рис.3).
Отдельные
параметры передачи связаны между собой.
Диаметры
и
-
ведущего и ведомого шкивов, соответственно,
- расстояние
между центрами шкивов (межосевое
расстояние),
и
-
угловые скорости шкивов,
и
-
вращающие моменты на ведущем и ведомом
валах.

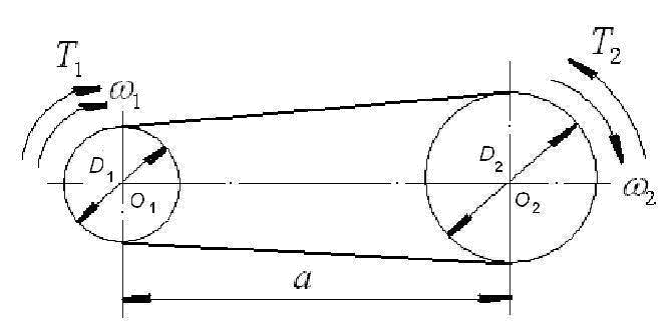

Рис.
4. Пример ременной передачи
Окружные скорости ведущего и ведомого звеньев передачи (при отсутствии скольжения) равны, т.е.
или
,
преобразуем и получим
Отношение
угловых скоростей ведущего и ведомого
звеньев, определяемое в направлении
потока мощности называется передаточным
числом (
).
Отношение
угловых скоростей звеньев, взятое
независимо от направления силового
потока (мощности) называется передаточным
отношением и
обозначается с соответствующими
индексами:
и
.
Если
>
1,
>
,
то передача является понижающей, ее
называют редуктором.
Если
<
1,
<
,
то передача является повышающей, ее
называют мультипликатором.
При
расчете зубчатых передач передаточное
число определяют как отношение чисел
зубьев большего колеса к меньшему и
обозначают так же как передаточное
отношение буквой u,
но без индексов:
,
где
-
число зубьев меньшего колеса (шестерни),
-
число зубьев большего (колеса).
В
многоступенчатой передаче передаточное
число равно произведению передаточных
чисел отдельных ступеней:
При необходимости передаточное отношение можно определить по вращающим моментам на ведущем и ведомом валах, т.к.
и
или
Отсюда
между вращающими моментами на входе и
на выходе передачи вытекает зависимость:
В заключении можно сделать вывод, что понижающие передачи или редукторы служат для уменьшения угловых скоростей и увеличения крутящих моментов. От ступени к степени вращающий момент увеличивается с учетом КПД в передаточное число раз. Мощность в передаче уменьшается в зависимости от КПД.
