2. Cоединения (внахлест)

Нахлесточные соединения, выполняют угловыми швами с различной формой сечения.

Нормальные, профиль которых представляет собой рав­нобедренный треугольник.

Вогнутые применяют в ответственных конструкциях при переменных нагрузках, так как вогнутость обеспечивает плавный пе­реход, вследствие чего снижается концентрация напряжений; вогну­тый профиль получают последующей механической обработкой шва, что повышает стоимость соединения.

Выпуклые — нерациональны, так как вызывают повы­шенную концентрацию напряжений.

Улучшенные, профиль которых представляет собой не­равнобедренный прямоугольный треугольник, применяют при переменных нагрузках, так как они значительно снижают концентрацию напряжений.

В зависимости от расположения угловые швы бывают:

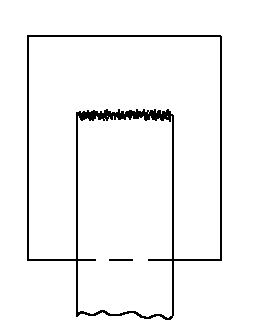

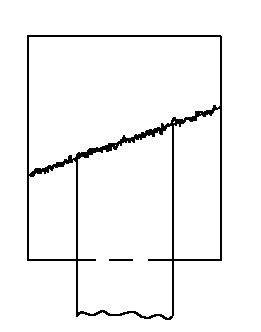

Лобовые, Фланговые, Косые, Комбинированные.

3. Тавровые соединения (втавр)

Свариваемые детали расположены во взаимно-перпендикулярных плоскостях. Соединение может выполняться угловыми или стыковыми швами .

4. Угловые соединения

Применяются для изготовления тары из листовой стали, ограждений и др. Выполняются угловыми швами со скосом кромок или без.

Расчет сварных швов на прочность

Основным критерием работоспособности швов сварных соединений является прочность. Соединение разрушается в зоне термического воздействия (в зоне сварочной ванны).

Рассчитывается по напряжениям в шве, возникающим в материале детали, по размерам сечения детали. При расчете допускают, что напряжения в шве распределяются равномерно как по длине, так и по сечению.

Для примера рассмотрим стыковой шов (рис.4). Напряжения на растяжение или сжатие определяют по сечению соединяемых деталей без учета утолщения шва. Рис. 4. Стыковое соединение

Условие прочности шва на растяжение , где - растягивающая нагрузка; - длина шва; - толщина шва (толщина детали); и - расчетное и допускаемое напряжение на растяжение шва.

Паяные соединения

Пайка осуществляется за счет сплавления легкоплавкого сплава - припоя (на основе олова, меди, серебра) с твердым основным материалом. Температура плавления припоя ниже, чем температура плавления основного материала. Для обеспечения прочности и защиты от окисления применяют флюсы: хлористый цинк, хлористый алюминий, канифоль.

В отличие от сварки пайка позволяет соединять не только однородные, но и разнородные материалы: черные и цветные металлы, сплавы, керамику, стекло и др.

3. Механические передачи: классификация, основные силовые и кинематические соотношения. Примеры расчета передач

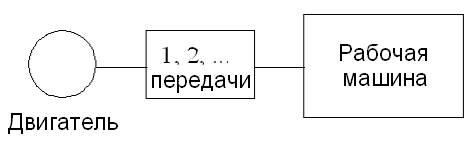

1. Механические устройства, применяемые для передачи энергии от источника к потребителю с изменением угловой скорости или вида движения называются механическими передачами или просто передачами. Передачи входят в состав привода (рис. 1), которые широко применяют в различных отраслях народного хозяйства. Рис. 1. Примерная схема привода

Необходимость введения передачи между двигателем и рабочей машиной обуславливается следующими причинами:

1) Передача и преобразование движения.

Двигатели передают вращательное движение, а рабочие машины требуют возвратно-поступательное, винтовое, сложные виды движения, передачи могут это компенсировать (например, передача винт-гайка, реечные передачи, мясорубка).

2) Изменение скорости и реверсирование движения (изменение направления и вида движения).

3) Распределение потоков мощности между различными исполнительными органами данной машины.

4) Передача движения на расстояние (цепные, ременные).
