Неразъемные соединения Заклепочные соединения

Заклепочные соединения состоят из двух или нескольких деталей, соединяемых в неразъемную конструкцию с помощью заклепок.

Заклепкой называют круглый стержень (сплошной или полый), имеющий сформированную за­кладную головку 1 на одном конце и формируемую в процессе клепки за­мыкающую головку 2 на другом его конце.

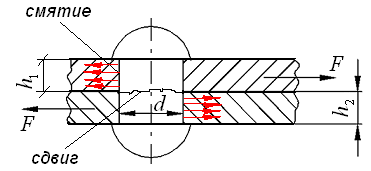

Рис. 1. Заклепочное соединение

Клепка - это процесс образования замыкающей головки заклепки с помощью зажимки. В процессе клепки диаметр отверстия и диаметр стержня заклепки становится одинаковый.

Применяются:

1. Для соединения деталей из разнородных материалов;

2. В подъемно-транспортном оборудовании, авиации, мостостроении.

Материалы:

- низкоуглеродистые стали (Ст3, 15...); лигированные стали хромом, никелем;

- медь; латунь; титан; алюминий и др.

Расчет на прочность заклепочного соединения

Обычно заклепочное соединение нагружено продольными силами, стремящимися сдвинуть соединяемые детали относительно друг друга.

Основными причинами разрушения заклепочного соединения являются:

- срез заклепок в плоскости соединения деталей;

- смя­тие заклепок и соединяемых листов.

Расчет заклепки на прочность проводится по стержня заклёпки, т.е. по отверстия.

Условие прочности на срез:

- допускаемое на­пряжение на срез для заклепок, МПа.

Для очень ответственных заклепочных соединений проверяют выполнение условия на смятие: ; , где - допускаемое напряжение на смятие; - толщина наиболее тонкого листа.

Соединения с гарантированным натягом

Соединить две детали по круговой цилиндрической поверхности можно без применения дополнительных деталей (шпонок и др.). Например, вал и втулка, соединяясь друг с другом, образуют посадки. Такие посадки могут обеспечивать передачу вращающего момента. Для этого при изготовлении деталей достаточно обеспечить натяг посадки, а при сборке запрессовать одну деталь в другую.

Примерами деталей, соединяемых с натягом, являются соединения венцов зубчатых и червячных колес со ступи­цами, ступиц колес с валами, внутреннего кольца подшипника с валом и др. (рис. 1). ,

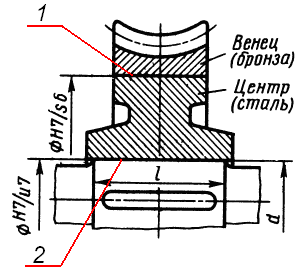

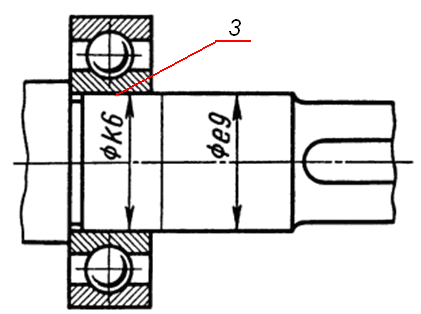

Рис.1. Соединения с натягом: 1 - червячного колеса с напрессованным венцом; 2 - ступицы с валом; 3 - крепление внутреннего кольца подшипника на валу посадкой с натягом

Соединять детали с натягом можно только с одинаковыми номинальными размерами ( ) (размер, относительно которого определяются отклонения).

Условие неподвижности деталей в соединении

Натягом называют положительную разность диаметров вала и отверстия.

Т.е. имеет место гарантированный натяг - поле допуска вала выше поля допуска отверстия.

Соединение деталей с гарантированным натягом относится к соеди­нениям, передающим рабочие нагрузки за счет сил трения между валом и от­верстием.

Нагрузочная способность прессового соединения зависит от величины натяга, значение которого устанавливают в соответствии с нагрузкой.
