Аннотация.

С.. Ил.. Табл.. Литература 10 назв. Прил.1;

В курсовом проекте разработано конструктивное решение стального каркаса одноэтажного производственного здания, имеющего размеры в плане 32х126м и высоту + м. Место строительства – г. Томск. Здание оборудовано мостовыми кранами грузоподъемностью 80т, режима работы 5К.

Выполнен статический расчет поперечной рамы на ЭВМ по программе SCAD, конструктивный расчет стропильной фермы и ступенчатой колонны.

Графическая часть:

Чертеж КМ стального каркаса одноэтажного производственного здания А1;

Чертеж КМД отправочной марки стропильной фермы А1;

Чертеж КМД отправочной марки ступенчатой колонны А1;

Всего в листах формата А1 : 3.

Оглавление.

1 Компоновка поперечной рамы……………………………………………4

1.1 Сбор нагрузок на поперечную раму

1.1.1 Постоянная нагрузка………………………………………………..5

1.1.2 Снеговая нагрузка……………………………………………….......6

1.1.3 Ветровая нагрузка………………………………………….……….7

1.1.4 Крановая нагрузка…………………………………………...……...8

1.1.5 Тормозная нагрузка ………………………………………………9

1.2 Назначение сечений элементов……………………………………..10

2 Расчет поперечной рамы на программе “SCAD”………………………12

3 Расчет стропильной фермы

3.1 Подбор сечений элементов фермы…………………………………13

4 Расчет колонны

4.1 Определение расчетных длин колонны…………………….….......15

4.2 Подбор сечения верхней части колонны…………………………..15

4.3 Подбор сечения нижней части колонны…………………………...16

4. Расчёт решетка нижней части колонны……………………………19

5. Проверка устойчивости нижней части колонны в плоскости действия момента как единого стержня…………………………………………20

6. Расчет и конструирование базы колонны……….............................21

7. Расчёт оголовка колонны ……………………………………………..24

4.8 Расчет анкерных болтов………………………………………….....24

Список источников……………………….………………………………..25

Приложение 1

1. Компоновка поперечной рамы.

Размеры по вертикали:

1. Определяем высоту Н₂ . Выписываем габаритные размеры крана с Q=80/20 и необходимые параметры подкранового рельса:

L_кр= 24 м, Н_к=3700 мм , В₁=400 мм , рельс КР-100 , высота подкранового рельса h_кр=150 мм .

Н_к + 100 - габаритный размер от головки рельса до верхней точки тележки крана плюс допуск на изготовление крана, равный 100 мм;

а – размер зазора между краном строительными конструкциями покрытия, учитывающий возможный прогиб ферм и связи, а = 200…400 мм в зависимости от пролета здания.

Устанавливаем величину расстояния от головки крана до низа конструкций покрытия:

Н₂=(Н_к+100)+а=(3700+100)+400 мм=4200 мм.

Принимаем Н₂=4200 мм, кратную 200 мм.

2) Определение высоты цеха:

Н=Н₁+Н₂=9000+4200=13200 мм, где

Н₁ – отметка головки рельса (по заданию),

Принимаем Н=14400 мм, кратную 1,8 м, т.к Н>10,8 м, для унификации размеров Н₂=5400 мм

3) Определение размера верхней части колонны:

Н_в=h_пб+ h_кр+ Н₂=1050+150+5400=6600 мм.

где h_пб – высота подкрановой балки длиной 6 м, h_пб=1050 мм,

4) Определение размера нижней части колонны:

Н_н= Н- Н_в+ Н_зв =14400-6600+600=8400 мм.

где Н_зв – заглубление башмака колонны ниже нулевой отметки.

5) Определение общей высоты колонны:

Н_к= Н_н+ Н_в=8400+6600=15000 мм.

Проектируем ферму из парных уголков при температурном режиме – неотапливаемое здание с уклоном i = 1/8, шарнирно соединенную с колонной.

Размеры по горизонтали:

1) Высота сечения верхней части колонны из условия жесткости должна быть не менее: h_в ≥ Н_в / 12 = 6600 / 12 = 550 мм.

Высоту сечения верхней части колонны с учетом привязки торца фермы (200 мм) и привязки колонны (а=500 мм) к разбивочной оси:

h_в=500+200=700 мм.

Следовательно, подбираем h_в=700 мм.

2) Определение высоты сечения нижней части колонны:

Для данного крана: B₁ =400 (мм), т.е.

λ₁ В₁ + (h_в – а) + 75 = 400 + (700 – 500) + 75 = 675 мм

Принимаем мм < .

Высота сечения нижней части колонны:

Рисунок 1. Горизонтальные размеры поперечной рамы.

3) Размеры фонаря

Ширину следует принимать 12м. Высота фонаря складывается из высоты нижнего бортового ограждения (600–800 мм), светового проема (1750 мм; 2500 мм) и верхнего бортового ограждения (500 мм).

H_ф = 750 + 1750 + 500 = 3000 мм

L_ф = 63 м, В_ф = 12м.

125/20

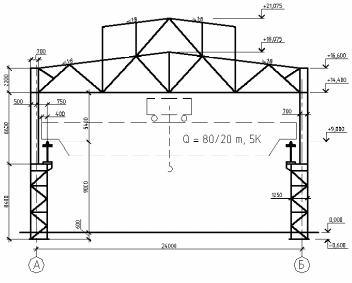

Рисунок 2. Компоновочная схема в осях А-Б.
