3.8. Переведення генератора з повітря на водень і з водню на повітря

Щоб не допустити утворення вибухонебезпечної суміші, переведення генератора з повітря на водень і назад виконується з попереднім витісненням з нього повітря і водню двоокисом вуглецю або азотом. Заміну одного газу іншим можна виконувати циклами або порціями: спочатку впустити в генератор замінюючий газ, піднімаючи тиск газу в генераторі до верхньої межі 0,03-0,05 МПа, потім випустити в атмосферу замінюваний газ або його суміш з генератора, знижуючи тиск до нижньої межі 0,01—0,02 МПа, потім знов впустити витісняючий газ і т.д. Проте більш раціонально операцію виконувати не циклами, а безперервно, впускаючи замінюючий і випускаючи замінюваний газ безперервно. Тривалість операції при цьому скоротиться приблизно в 2 рази.

На витіснення повітря двоокисом вуглецю при нерухомому роторі витрачається 1,3—1,5 об'єми статора, а при роторі, що обертається, 1,8—2 об'єми.

Двоокис вуглецю в генератор для витіснення повітря подається від централізованої установки або від балонів. За відсутності централізованої установки в цілях зменшення швидкості випаровування двоокису вуглецю і тим самим уповільнення охолоджування балонів рекомендується розряджати стільки балонів одночасно, скільки їх можна підключити до колектора (див. рис. 3.4). При цьому, щоб не допустити підйому тиску на колекторі вище 0,5— 0,6 МПа, вентилі на балонах відкривають поволі, кожного разу потроху.

Коли вентилі на всіх балонах будуть відкритими повністю, а тиск газової суміші в генераторі, не дивлячись на це, не підніметься, розряджені балони замінюють повними.

Перший відбір проби газової суміші на аналіз з водневого колектора треба зробити після випуску в генератор двоокису вуглецю в кількості 1,3 об'єми статора при нерухомому роторі і 1,8 об'єми статора при роторі, що обертається.

Після того, як вміст двоокису вуглецю в газовій суміші генератора досягне не менше 85%, витіснення повітря закінчується і виконується продування осушувача водню, поплавця гідрозатвора, бачка продування і всіх імпульсних трубок шляхом випуску газової суміші з них. Суміш газів, що містить не менше 85 % двоокиса вуглецю, не буде вибухонебезпечною у присутності водню.

Якщо застосований азот, то витіснення повітря вважається закінченим після того, як вміст кисню в газовій суміші знизиться до 3 %.

Для витіснення двоокису вуглецю воднем водневий колектор генератора за допомогою схемної перемички з'єднується з лінією від водневої або електролізної установки, а колектор двоокису вуглецю з атмосферною трубою.

При відкритих вентилях на водневій лінії і колекторі в генератор подається водень. Одночасно відкриттям вентиля на лінії, що сполучає колектор двоокису вуглецю з атмосферною трубою, двоокис вуглецю в суміші з повітрям і воднем випускається з генератора.

Контроль за витісненням двоокису вуглецю воднем при роторі, що обертається з номінальною частотою, рекомендується виконувати по диференціальному манометру. При чистоті водню 90 % включається автоматичний газоаналізатор і відбирається з вентиля на колекторі двоокису вуглецю перша проба газової суміші для хімічного аналізу.

При нерухомому роторі контроль за витісненням двоокису вуглецю воднем виконується за наслідками хімічного аналізу проб, відібраних з колектора двоокису вуглецю, починаючи з того моменту, коли в генератор буде введено водню не менше одного об'єму статора. Витіснення двоокису вуглецю воднем вважається закінченим досягши чистоти водню, вказаної в § 3.3, Після досягнення необхідної чистоти водню в генераторі повинні бути продуті осушувач водню, поплавець гідрозатвора, бачок продування і всі імпульсні трубки.

Витіснення водню двоокисом вуглецю мало відрізняється від витіснення повітря вуглекислотою. Витіснення водню вважається закінченим при вмісті окислу вуглецю в газовій суміші, відібраній з водневого колектора, не менше 85 % при роторі, що обертається, і не менше 95 % при нерухомому роторі.

Перший аналіз газу у водневому колекторі рекомендується виконувати після введення в генератор двоокису вуглецю в кількості, рівній 1,1—1,2 об'єми статора при нерухомому роторі і 2 об'ємам при роторі, що обертається.

Витіснення двоокису вуглецю повітрям виконується так само, як і воднем, з тією лише різницею, що перемичка між водневим колектором і водневою лінією знята, а між водневим колектором і лінією стислого повітря встановлена. Витіснення двоокису вуглецю повітрям вважається закінченим, коли аналіз проби газу з вуглекислотного колектора покаже повну відсутність в ньому двоокису вуглецю.

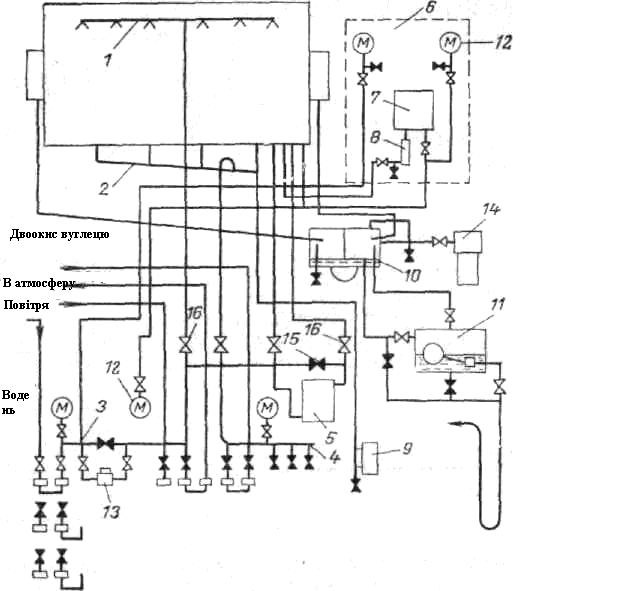

Рисунок 3.4. Газова схема генератора

Газова схема (рисунок 3.4) складається з верхнього колектора 1, сполученого з водневою рампою 3, нижнього колектора 2, сполученого з рампою двоокису вуглецю (вуглекислого газу) 4, осушувача 5 і панелі управління газовою системою 6 з приймачем автоматичного газоаналізатора 7. До нижньої точки колектора двоокису вуглецю приєднаний покажчик рідини 9 в машині. Частково до газової схеми відносяться бачок продування1 0 і гідрозатвор поплавця 11. Для контролю за тиском водню в генераторі (перед вентилятором) є манометри 12 на панелі газового управління і біля водневої рампи. У схему входять клапан 13 і регулятор 14, а також блок регулювання газової суміші 8.

Введення в генератор і витіснення з генератора водню і повітря виконується через верхній колектор. Водень в генератор подається від централізованої газової системи або від балонів, приєднаних до рампи через редуктори. При низькому тиску водню в генераторі (0,005 МПа) доцільно мати автоматичне підживлення за допомогою регулятора типу РДВ-12, а при тиску водню 0,15 МПа і вище

перевагу звичайно віддають ручному підживленню, оскільки при високому тиску підживлення вимагається виконувати 1 раз за зміну, а то і рідше. На потужних генераторах для автоматичного підживлення застосовується вентиль з електромагнітним приводом. Контроль газогустини генератора при цьому може забезпечуватися манометром МЭД, що записує тиск газу на діаграму і відзначає всі відкриття вентиля.

Повітря в генератор подається через осушувач, для чого вентиль 15відкривається, а вентиль 16 закривається.

Двоокис вуглецю вводиться в генератор і видаляється з генератора через нижній колектор. Джерелом двоокису вуглецю можуть бути балони з двоокисом вуглецю, що підключаються до рампи без редуктора, або централізована. установка двоокису вуглецю.

На деяких станціях, що мають електролізні або централізовані водневі установки і установки двоокису вуглецю, водневі рампи і рампи двоокису вуглецю ліквідовані, а трубопроводи водню і двоокису вуглецю підведені до панелі управління газовою схемою на відмітках 8 і 9 м.
