Выбор схем электрических соединений распределительных устройств и основные конструктивные решения, принятые в проекте
Возможные варианты схем 6-10 кВ:
Схема с одной системой сборных шин;
Схема с одной системой сборных шин, секционированных выключателем;
Схема с одной системой сборных шин, соединенная в кольцо;
Схема с двумя системами сборных шин.
РУ генераторного напряжения выполняется как правило, с одной системой шин с применением КРУ и реакторов для питания потребителей.
Между секциями РУ генераторного напряжения рекомендуется устанавливать два секционных выключателя по обе стороны секционного реактора:
Рис. 12. Схема электрических соединений ГРУ 10 кВ
Возможные варианты схем 110 кВ:
Схема с одной рабочей и одной обходной системами сборных шин;
Схема с одной рабочей секционированной системой сборных шин;
Схема с двумя рабочими и обходной системами шин;
Схема с двумя рабочими системами сборных шин, обе секционированы, и одной обходной системами сборных шин;
Схема с двумя рабочими системами сборных шин, одна секционированная, и одной обходной системами сборных шин.
Для РУ СН 110 кВ с большим числом присоединений (более 3) используем схему с двумя основными и третьей обходной системами шин с одним выключателем на цепь. В РУ с двумя основными и третьей обходной системами шин при числе присоединений ( линий, трансформаторов) 11 и менее системы шин не секционируются:
Рис. 13. Схема электрических соединений РУ СН 110 кВ
Для РУ ВН 220 кВ с числом присоединений не более четырех рекомендуется применение схем треугольника, четырехугольника, мостика в зависимости от условий схемы электрических сетей. Для заданных условий выбираем схему четырехугольника, которая позволяет развивать РУ по мере увеличения числа присоединений.
Рис. 14. Схема электрических соединений РУ ВН 220 кВ
Таблица 35
Напряжение РУ, кВ |
Полное название схемы |
Число присоединений
|
10 |
Схема с одной системой сборных шин, секционированных выключателем |
6 |
110 |
Схема с двумя основными и третьей обходной системами шин с одним выключателем на цепь |
9 |
220 |
Схема четырехугольника |
4 |
Принципиальная схема управления и сигнализации выключателем
Рис. 15. схема управления выключателем МГГ с
электромагнитным приводом и ключом ПМОВФ
На (Рис. 15) приведена схема управления выключателем с электромагнитным приводом и ключом ПМОВФ. Схема изображена для нормального положения, когда выключатель отключен.
Подача ключом ПМОВФ команды на включение выключателя осуществляется в два приема: из положения рукоятки «отключено» в положение «предварительно включено» (предварительная команда) и из положения «предварительно включено» в положение «включить» (основная команда). Выполнение команды в два приема снимает вероятность ошибочных действий персонала. После подачи команды и освобождения рукоятки ключа она под действием механизма возврата переходит в положение «включено».
При подаче команды «включить» образуется цепь + ШУ, контакты 5—8 ключа управления, замкнутые вспомогательные контакты выключателя SQT, обмотка промежуточного контактора КМ, — ШУ. По обмотке промежуточного контактора КМ протекает ток, в результате чего контакты замыкают цепь питания YAC и выключатель включается.
Аналогично происходит включение выключателя при действии устройств автоматики, выходные контакты которых включаются параллельно контактам ключа управления.
Команда на отключение выполняется с помощью ключа также в два приема: из положения «включено» в положение «предварительно отключено» (предварительная команда) и из положения «предварительно отключено» в положение «отключить» (основная команда). После подачи команды «отключить» рукоятка ключа возвращается в положение «отключено».

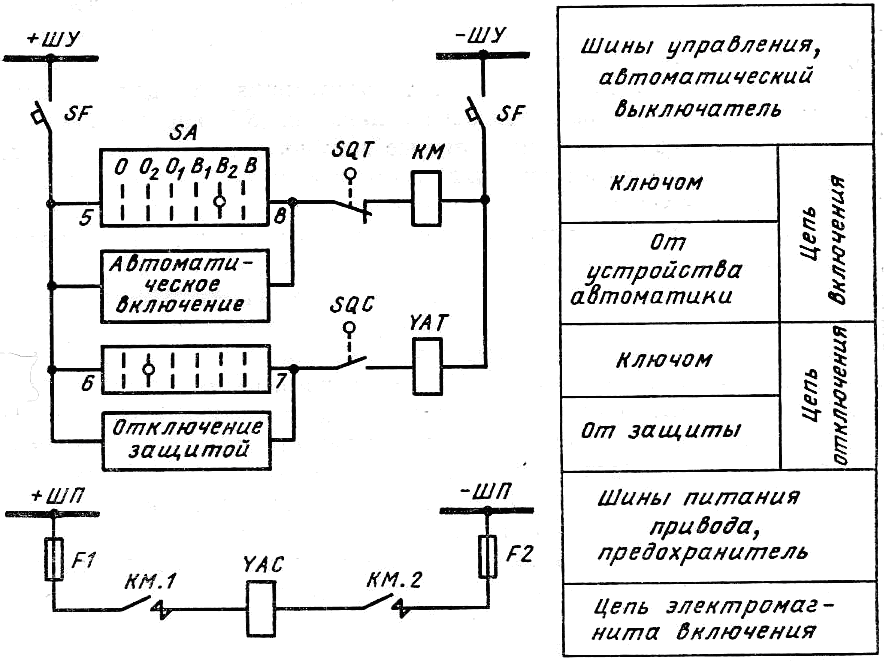

Рис. 16. Общая схема управления и сигнализации выключателя МГГ с ключом ПМОВФ
