65. Расчет базы сплошной колонны
Конструкция базы должна отвечать принятому в расчетной схеме колонны способу сопряжения её с основанием.

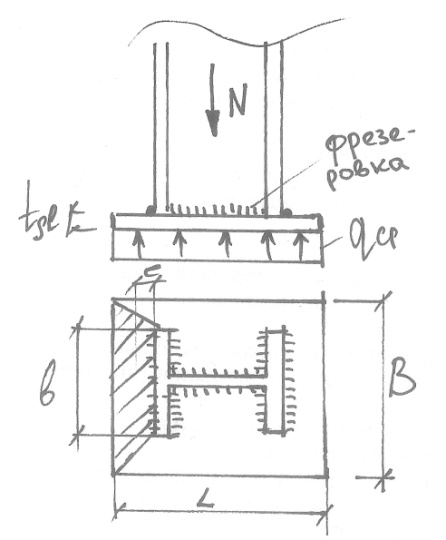

База с фрезерованным торцом стержня колонны. Плита при фрезерованном торце колонны работает на изгиб как плита на упругом основании. Изгибающий момент определяется по кромке плиты. Для этого рассматривается трапецеидальный участок плиты как консоль шириной в.
После выбора типа базы расчетом устанавливают размеры опорной плиты в плане и её толщину (B,L,t).
Т
ребуемая
площадь плиты
,
размеры плиты
66. Промежуточные узлы ферм из труб квадратного профиля
Д
остоинства
квадратных профилей- стержни имеют
тонкую стенку, узлы ферм решаются просто
непосредственным прикреплением одного
элемента к другому. Это уменьшает
количество сварных швов, отсутствуют
фасунки, экономия стали 20-25% по сравнению
с традиционными фермами из уголков.
Промежуточные узлы:
Е
сли
раскосы требуют двойного
Среза, то узел можно расцентровать, в
Этом случае необходимо учитывать
влияние момента (если эксц-т меньше
50мм то можно не учитывать).
Определяем
катет шва
Задаём катет и находим длину шва:
,
если эта длина оказывается
больше периметра элемента, то устанавливают рёбра,
длина швов которых учитывается в расчете.
67. Монтажные и укрупнительные узлы ферм из труб квадратного профиля.
Д
остоинства
квадратных профилей- стержни имеют
тонкую стенку, узлы ферм решаются просто
непосредственным прикреплением одного
элемента к другому. Это уменьшает
количество сварных швов, отсутствуют
фасунки, экономия стали 20-25% по сравнению
с традиционными фермами из уголков.
Монтажные узлы: Укрупнительные узлы:
Определяем катет шва
Задаём катет и находим длину шва:
Фланец
рассчитывается на опорную реакцию. Шов
крепления нижнего шва к фланцу
рассчитывается по усилиям в панели.
Работает на усилия в нижнем поясе.
Толщина фланца определяется по формуле
:
Торец
фланца или опоры планки проверяется на
смятие:
,
где А-опорная реакция фермы.
68. Расчет анкерных болтов
Несущая способность болта при принятом способе обработки поверхности эелементов:
,
где Rbh-расчетное
сопротивление растяжению высокопрочного
болта, мю- коэффициент трения, принимаемый
по СНиП, гамма h-
коэф надежности, А- площадь сечения
болта нетто принимаемая по СНиП, гамма
в – коэф условий работы соединений,
зависящий от количества n болтов,
необходимых для воприятия расчетного
усилия, и примаемый равным от 0,8 до1.
Количество
болтов в соединении при действии
продольной силы следует определять по
формуле :
,
где К- количество поверхностей трения
соединяемых элементов.
