61. Расчетные усилия в раме и расчетные сочетания

Расчетные сочетания нагрузок составляют по таблице в которой для удобства подсчетов усилия от каждой нагрузки приводят в двух строках. В верхних строках показывают усилия при к=1, полученные в результате статического расчета рамы, в нижних – те же усилия, но умноженные на коэффициент сочетаний к=0,9 для временных нагрузок и к=0,8 для постоянных. Последний учитывает недозагрузку рамы постоянными нагрузками.

При выборе сочетаний нагрузок руководствуются следующим:

- услилия от постоянной нагрузки учитывают в любой комбинации и принимают невыгодные по величине, т.е с к=1 или к=0,8.

-если в сочетании учитывают две и более кратковременные нагрузки то их принимают с понижающим коэффициентом к=0,9.

Составляют комбинации: Значения записывают в таблицу.

1) максимальный по величине положительный момент и соответствующая ему нормальная сила

2)максимальный отрицательный момент и соответствующая ему нормальная сила

3) наибольшая нормальная сжимающая сила и соответствующий ей положительный момент

4) наибольшая нормальная сжимающая сила и соответствующий ей отрицательный момент

Затем полученные значения М и N переносят в другую таблицу. И рассчитывают N_усл

Выделяют наибольшее значение нормальной силы для сечения и ветви. Соответствующие значения М и N и будут расчетными для рассматриваемого сечения и ветви колонны.

Расчетные усилия М и N те которые вызывают наибольшее сжатие крайнего волокна в сечении А.

62. расчетные длины элементов колонн

При расчете колонн предварительно устанавливают расчетные длины в плоскости и из плоскости рамы.

В плоскости рамы нижний конец защемлен, верхний свободен и может перемещаться вместе с ригелем. µ_х=2 І_ef,x= µ_хH

Из плоскости рамы стойка закреплена шарнирно µ_у=2 І_ef,у= µ_уH

Сечение колонны подбираем по предельной гибкости [λ]=120

По приближенному значению i_x≈0,43h находим высоту h

i_x= І_ef,x/[λ] и h= i_x/0,43

по сортаменту принимаем двутавр.

63. Подбор сечения колонны и ее проверки

Сечение колонны подбираем по предельной гибкости [λ]=120

По приближенному значению i_x≈0,43h находим высоту h

i_x= І_ef,x/[λ] и h= i_x/0,43

по сортаменту принимаем двутавр.

Проверка устойчивости в плоскости действия момента

Условие устойчивости

Эксцентриситет

Относительный эксцентриситет

η-коэффициент приведения нах-ся по СНиП

Условная гибкость

Находим по СНИПУ η

Находим

По таблице находим

Проверяем условие устойчивости

Проверка устойчивости из плоскости действия момента

Расстояние между точками закрепления из плоскости находим по предельной гибкости.

по таблице СНИП находим

Находим М_х^’

При m_x < 5 α и β по таблице СНиП

λ_y ≥ λ_c

Считаем с находим σ, проверяем условие устойчивости

64. расчет соединительной решетки сквозной колонны

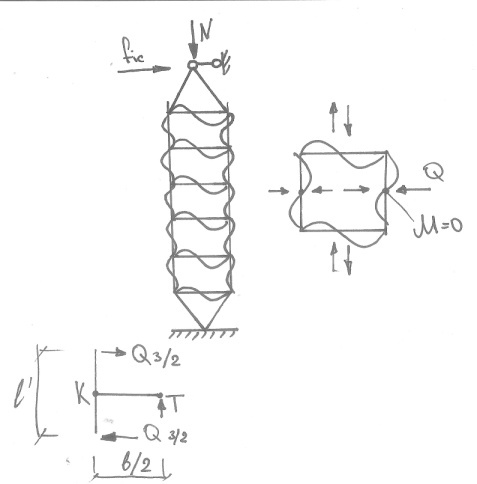

Решетки, связывая ветви колонны, обеспечивают их совместную работу и общую устойчивость стержня. Вследствие деформативности решеток гибкость стержня сквозной колонны относительно свободной оси больше гибкости сплошной колонны и зависит от типа рештки.

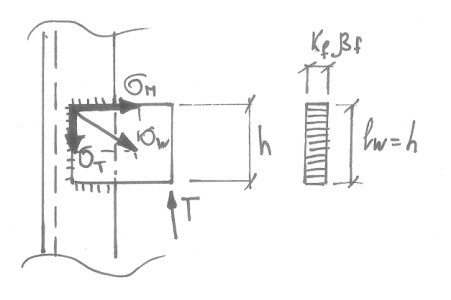

Заключается в проверке напряжений сварных швов, крепление планок к ветвям. Решётка работает на фиктивную поперечную силу, возникающую при продольном изгибе, которая появляется в результате потери устойчивости.

Фиктивная поперечная сила зависит от гибкости, площади сечения и материала.

; ;

;
