34. Расчет болтов на м
Усилия в болтах прямо пропорционально расстоянию от центра тяжести болтового поля до рассматриваемого болта. Усилия направлены перпендикулярно этому расстоянию и в сторону, противоположную действию момента. М = ∑M1 = N1*ρ1+…+Ni *ρi

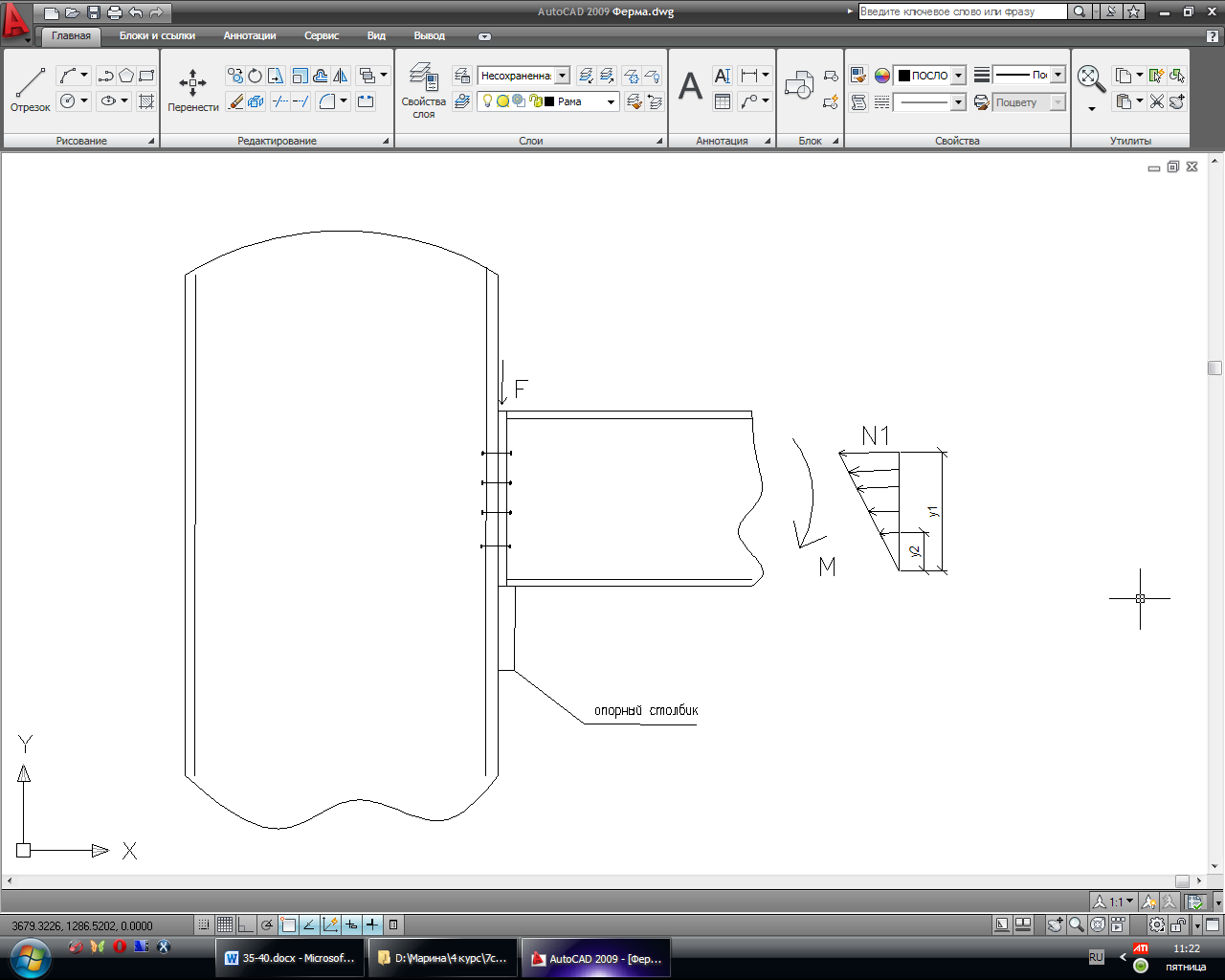

35.Расчет болтов при стесненном повороте
Т.о. решается крепление ригеля к колонне и соединение нижнего пояса фермы при жестком закреплении её к колонне.
М = ΣМi = N1·y1+N2·y2+…(1)
N1/ y1 = Ni/ yi = >Ni = (N1·yi)/ y1 (2)
Выражение (2) подставляем в (1) и получаем:
M = (N1·y12)/y1 + (N2·y22)/y1 + …(Ni·yi2)/y1 = N1/y1·Σy12
N1 = (M·yi)/Σyi2<Nbt(Qbh)
Nbt = Rbt·Abh – несущая сп-ть болта при растяжении;Rbt- расчетное сопротивление болта на растяжение ,принимаемая в з-ти от класса болта;Abh- площадь болта
3 6.Расчет болтов на м,n,q
NM = (M·ρmax)/Σρi2, NQ = Q/nB ,NN = N/ nB
Nmax
=
<
Qbh
37.Размещение болтов и заклепок
При конструировании соединения след.стремиться к наилучшей передаче усилия одного эл-та на другой кратчайшим путем при одновременном обеспечении удобства выполнения соед. В стыках и узлах крепления (для эконом. материала)расстояние м\у болтами д.б. минимальным. В слабо работающих соед. расстояние д.б. max, чтобы уменьшить число болтов.
Болты располагаются в соед. по прямым линиям – рискам, параллельным действ.усилию. Расстояние м\у 2-мя смежными рисками наздорожкой, а м\у 2-мя смежными по рискам болта – шагом. Расстояние м\уцентрами болтов и заклепок принимают по табл. в СНиП.
Впрофильных эл-х(уголки, двутавры, швеллеры) положение рисок и возможные диаметры отверстий должны отвечать требуемой прочности эл-та и практической возможности постановки болтов в соед.

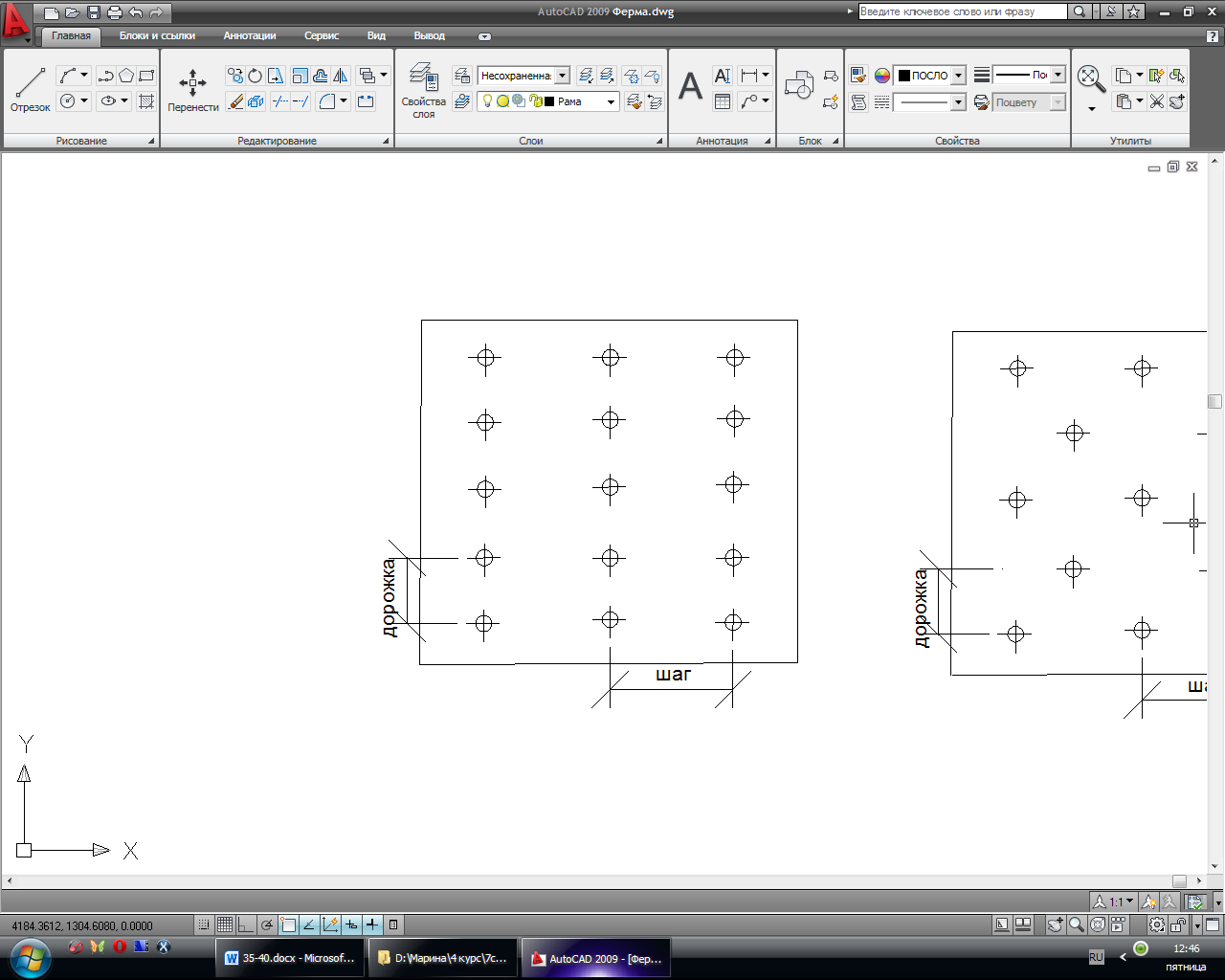

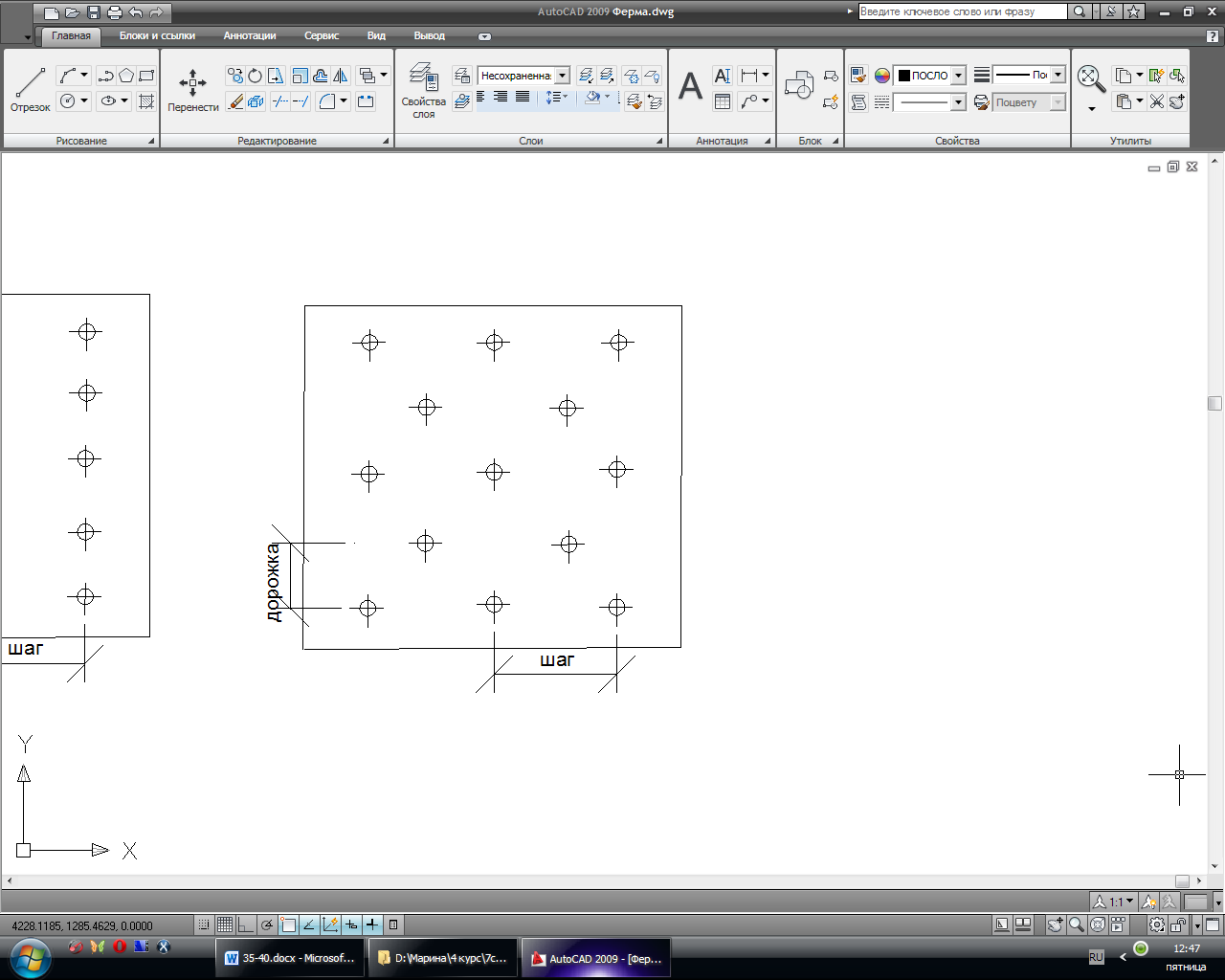

Сущ 2основных типа расположения болтов: рядовое, шахматное
Рядовое Шахматное
38. Типы балочных клеток
При проектировании конструкции балочного покрытия рабочей площадки цеха, или др аналогичной конструкции необходимо выбрать систему несущих балок, называемую балочной клеткой.
Балочная клетка состоит из главной, второстепенной, вспомогательной балок. Вспомогательные и второстепенные балки проектируют из прокатныхдвутавров.Гл. балки проектир. Составными из 3-х листов,колонны центрально- сжаты могутбыть сплошного сечения или сквозными . Соединение всех элементов м\у собой шарнирное.

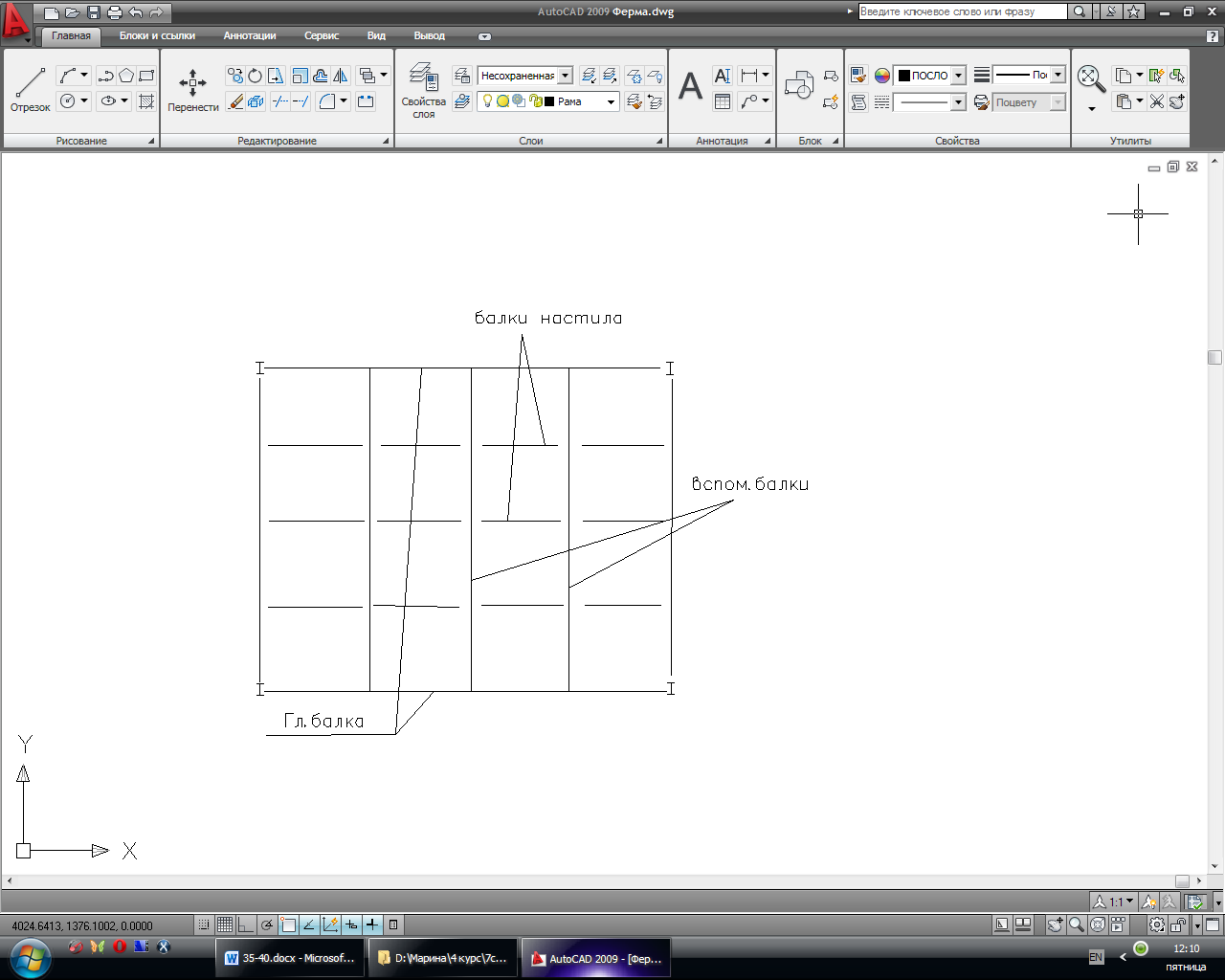

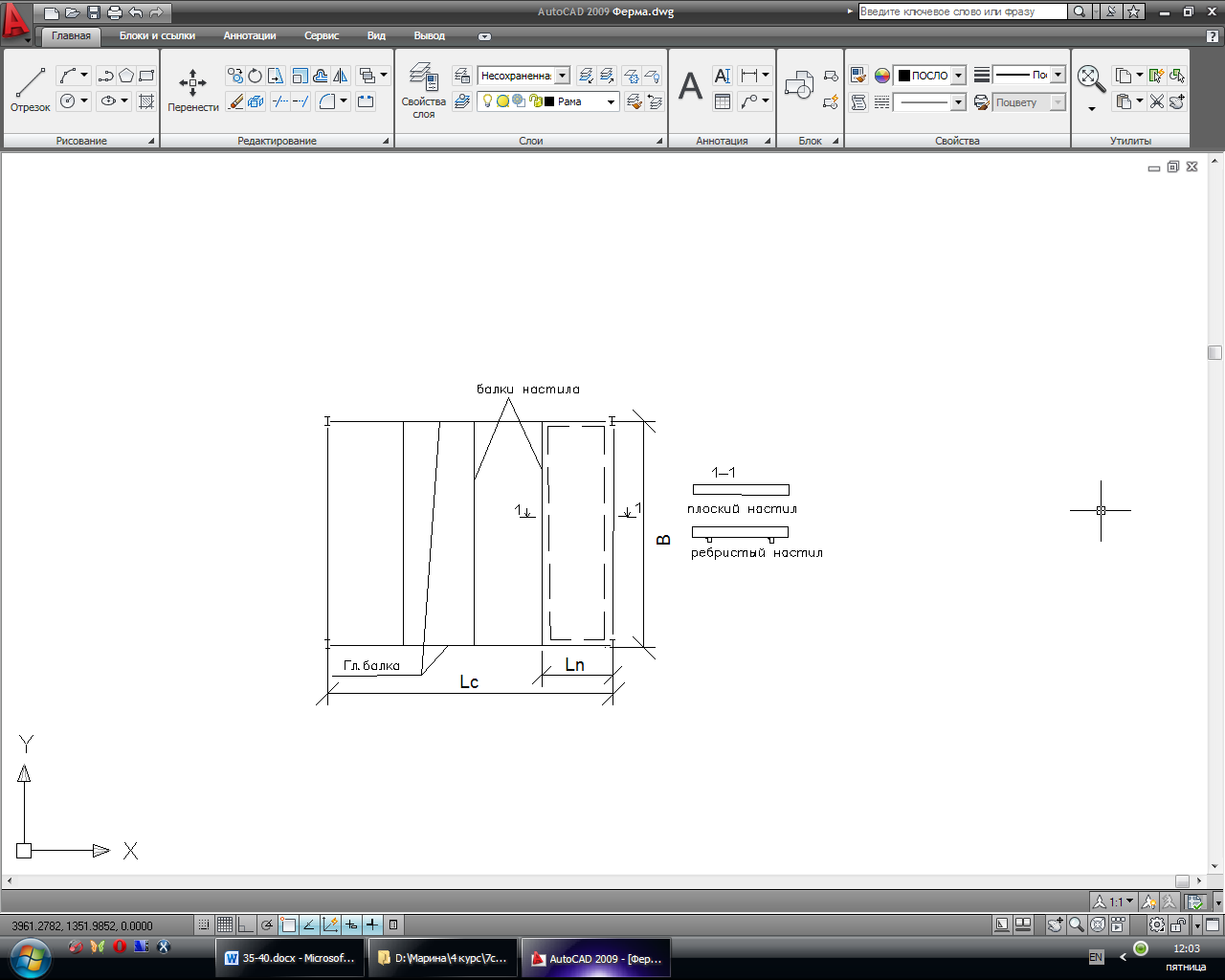

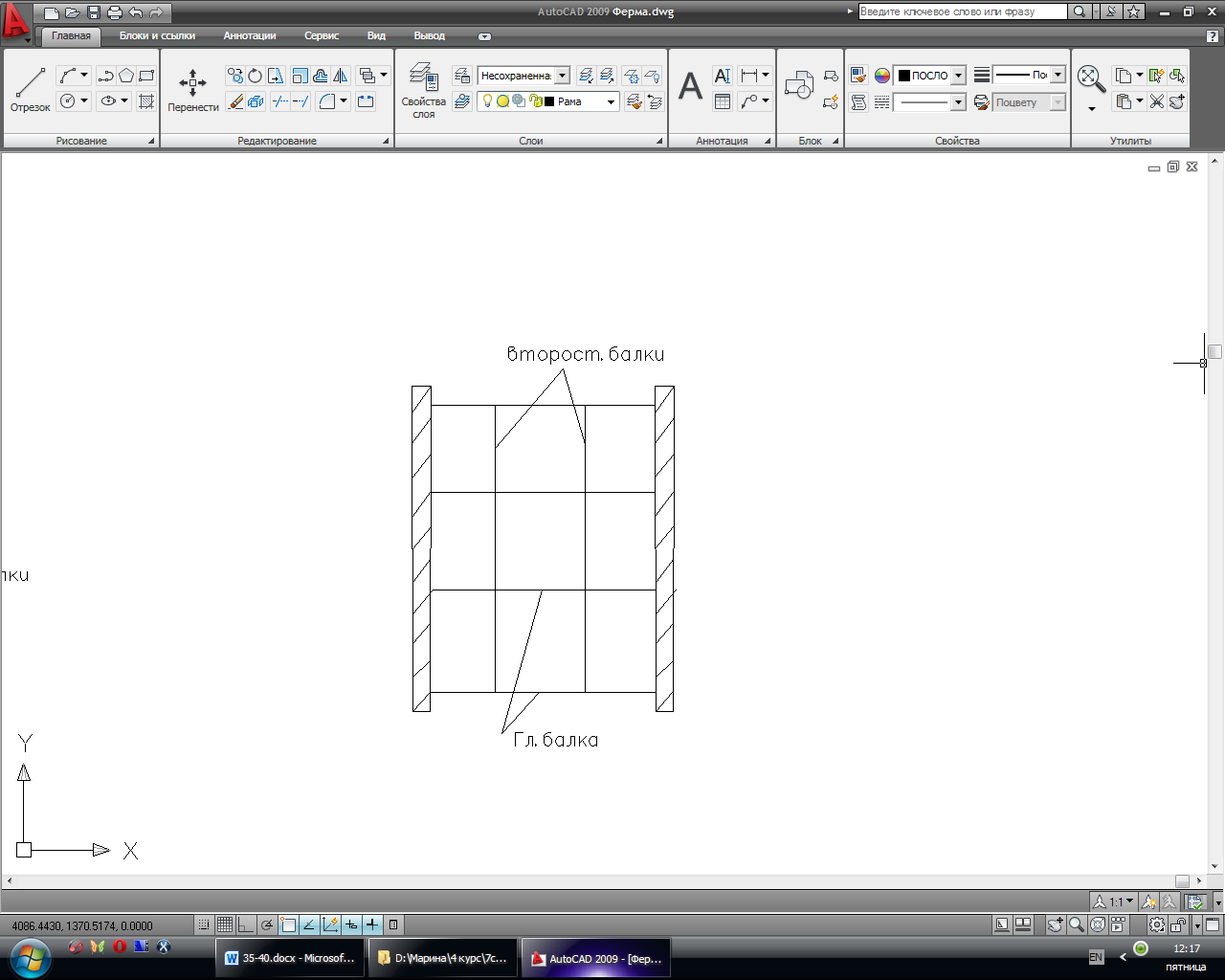

Сущ. 3 типа балочной клетки:1.Упрщенный;2 .Нормальный; 3.Усложненный.
2.Нормальный 3.Усложненный
1.Упрощенный

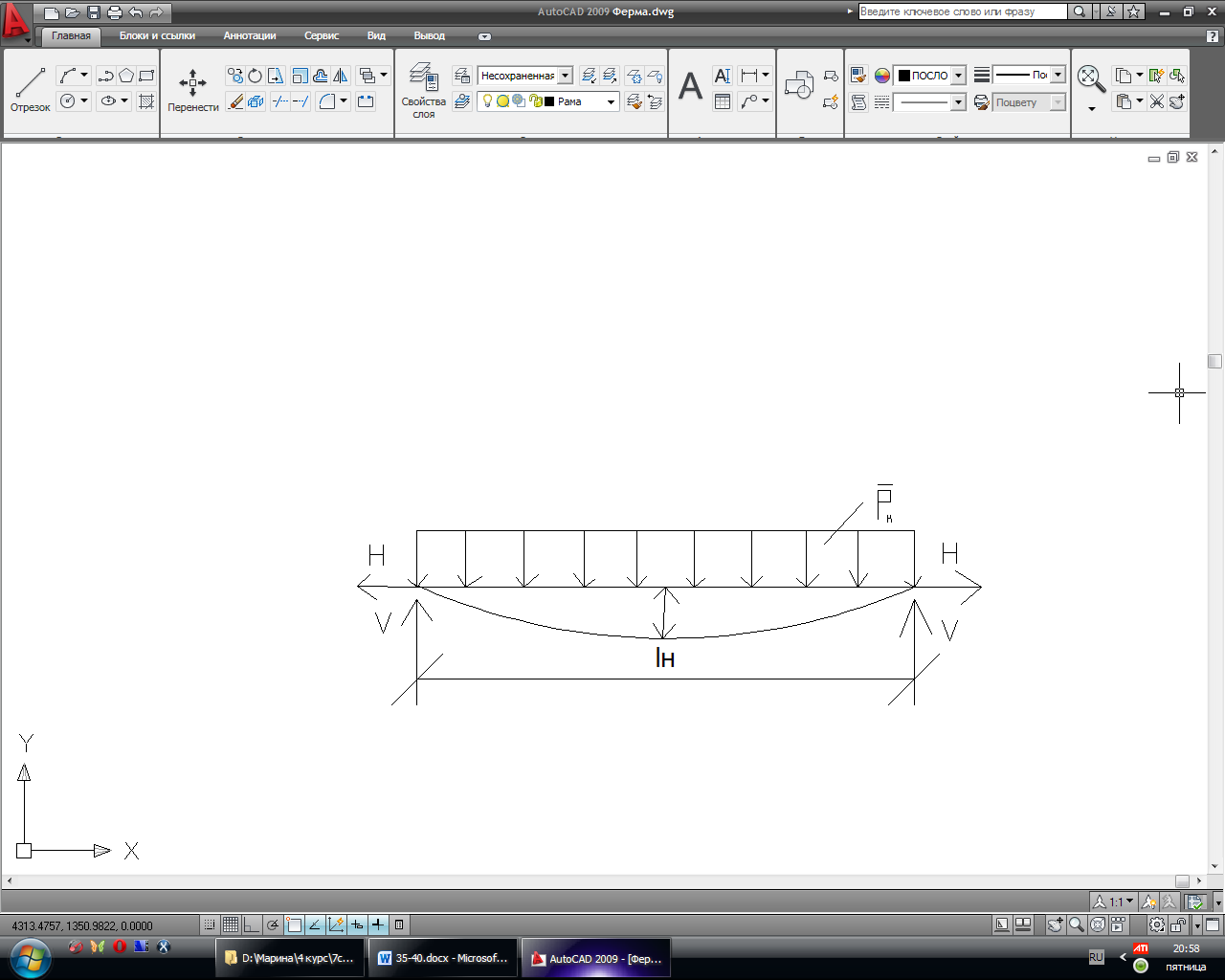

39. Расчет плоского стального настила
Пролет настила з-т от полезной нагрузки действующей на настил.Настил проектируетсятолщиной 6-14мм, крепится настил сваркой к второстепенным балкам.
lн/tн>50,работает на изгиб.
lн/tн>300, тонкий настил, работает на растяжение
lн/tн =150-200 работает на растяжение и изгиб
Пролет настила определяется по условию жесткости :
lн/tн = (4n0/15)·(1+(72E1/no4·pn))
no = lн/tн, E1 = E/1-μ2 ,μ= 0.3, E- модульупругости 2,06*105
f/l = 1/50, lн = 40tн (1+100/3p¯н)
t/l = 1/200, lн = 53.5 tн(1+100/9,5 p¯н)
lн =>ГОСТ
Прочность настила проверяется как растянуто изогнутого элемента :
σ= Н/А+М/ W ≤Ryγc , Н/А- раст.,М/ W- изгиб.
f = f0/1 +α, f0 – прогиб балки на 2-х опорах, α–коэф. учит влияние распора
α(1+α)2 = 3f02/tн2
f0 = 5рнl4/384EJ.
