63. Аварийные режимы в аэп с пч с шим.
Аварийные процессы в силовых преобразователях.
а). Аварийные процессы во входных цепях.
1. Внутреннее К3
2. Перенапряжение на силовых ключах выпрямителя.
3. Коммутационные схемные перенапряжения.
В транзисторных инверторах регулируемых по способу ШИМ и широко используемых в качестве звена повышенной частоты в преобразователях постоянного тока, можно выделить три вида защиты по управлению: ограничение максимального мгновенного значения тока транзистора, ограничение среднего значения тока в нагрузке (и, следовательно, в транзисторах) и полное выключение транзисторов.
Максимальное мгновенное допустимое значение тока входит в группу предельных параметров транзистора и поэтому нельзя допускать его превышения. Появление несимметрии управляющих импульсов силовыми транзисторами при наличии согласующего трансформатора приводит к его «замагничиванию» и, как следствие этого, нарастанию тока транзисторов. Задача защиты - ограничить значение тока по средством изменения скважности работы транзистора при ШИМ на допустимом уровне. Для этого в схеме должны быть предусмотрены датчики мгновенных значений токов транзисторов.
Ограничение среднего тока может быть осуществлено путем глубокого зарегулирования выходного напряжения за счет увеличения скважности работы транзисторов. Схемотехника с преобразователей с ШИМ обычно позволяет сравнительно просто реализовать такой режим работы.
Наиболее радикальным способом защиты является полное выключение силовых транзисторов в момент возникновения аварии. Недостаток этого способа защиты заключается в том, что он не обеспечивает протекание тока в короткозамкнутом контуре и, следовательно, срабатывания выходной защиты при КЗ в нагрузке. С другой стороны, этот способ наиболее эффективен не только при КЗ в нагрузке, но и других видов аварий, например при недопустимом повышении выходного напряжения, авариях в СУ и др.
Многообразие силовых электронных устройств и условий их эксплуатации обусловливает различие в способах защиты и их схемотехнического исполнения. Однако по сущности работы они во многом идентичны с рассмотренными.
Отдельно следует отметить наиболее общий для всех устройств класс защит от кратковременных перенапряжений в сетях, связанных с электронным устройством. Такие перенапряжения могут вызываться грозовыми разрядами и другими источниками мощных электромагнитных импульсов. Обычные энергопоглатительные RC – цепи от таких перенапряжений не эффективны. Поэтому, если по условиям эксплуатации появляется опасность возникновения таких перенапряжений, на сетевых вводах силового электронного устройства устанавливают специальные мощные полупроводниковые ограничители напряжения, имеющие вольт – амперные характеристики, аналогичные вольт – амперным характеристикам стабилитронов. Эти ограничители рассчитаны на поглощение энергии кратковременного импульса, наведенного на вводе напряжения, и ограничение значения его на допустимом элементной базой и схемой устройства уровне.
64. Влияние длины монтажного кабеля на перенапряжения на зажимах двигателя.
При эксплуатации электроприводов когда для связи между выходом преобразователя и статорной обмоткой АД необходимо применять монтажный кабель большой протяженности начинают проявляется нежелательные режимы , связанные с возникновением перенапряжения на зажимах двигателя. Неоспоримые достоинства транзисторных IGBT-инверторов напряжения (АИН) с широтно-импульсным управлением (ШИМ) в регулируемом асинхронном электроприводе сочетаются однако с рядом проблем, одной из которых является проблема "длинного кабеля", соединяющего обмотки двигателя (АД) с выходом АИН. Выходное напряжение U1 АИН с ШИМ приставляет собой высокочастотную последовательность прямоугольных импульсов различной полярности и длительности с одинаковой амплитудой Ud (значение постоянного напряжения на входе АИН).

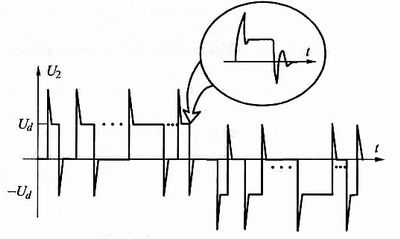

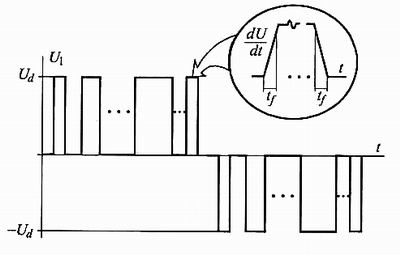

рис.29 Выходное напряжение АИН с ШИМ.
Крутизна фронта
,
импульсов напряжения определяется
скоростью переключения силовых ключей
АИН и при использовании различных
полупроводниковых приборов составляет:
• однооперационные тиристоры SCR - 4-10 мкс;
• запираемые тиристоры GТО - 2-4 мкс;
• силовые биполярные тиристоры GTR - 0,5-2 мкс;
• транзисторы IGBT - 0,05-0,1 мкс.
Существенно более высокое быстродействие IGBT-транзисторов, являющееся преимуществом для реализации высокочастотной ШИМ и минимизации потерь энергии в АИН и АД, негативно проявляется в протекании переходных процессов в цепи АИН - соединительный кабель - АД на интервалах времени фронта tf.

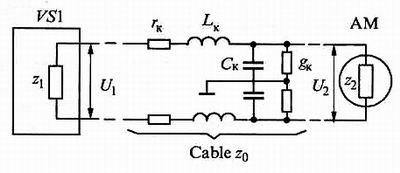

рис.30 Цепь соединения АИН с АД (эквивалентная схема).
Прохождение импульсного сигнала с крутым фронтом вызывает волновые процессы в кабеле, приводящие к появлению перенапряжений на зажимах двигателя.
рис.31Напряжение на зажимах АД при подключении длинным кабелем.
В этом случае согласно теории цепей кабель следует рассматривать как однородную длинную линию с распределенными параметрами. Ввиду относительной малости последовательным активным сопротивлением rК и параллельной активной проводимостью gK участка линии можно пренебречь. Волновое сопротивление z0 кабеля при этом определяется последовательной индуктивностью LK и параллельной емкостью СК участка линии:
Значения параметров LK и СК зависят от типа, конструкции и сечения кабеля (кабельной линии), но, как свидетельствуют справочные и экспериментальные данные, зависимость эта не значительна. Для широкого ассортимента монтажных проводов и кабелей усредненные значения этих параметров составляют:
LK = 1 мкГн/м;
СK = 50 пФ/м.
При этом z0 ≈140 Ом.
Можно с большой степенью достоверности принять z0=100...200 Ом для всех применяемых в электроприводах монтажных проводов и кабелей.
Входное сопротивление z1 кабеля представлено выходным сопротивлением полупроводниковых вентилей и внутренним сопротивлением батареи конденсаторов входного фильтра и является относительно малой величиной, которой также можно пренебречь:
z1<<z0
Выходным сопротивлением z2 кабеля является относительно большое для высокочастотного сигнала входное сопротивление АД, определяемое индуктивностью рассеяния L его обмоток и эквивалентной частотой ωf, фронта импульса напряжения:
поэтому z1<<z0.
Ориентировочный
расчет z2 для АД на напряжение
0,4 кВ в диапазоне мощностей от 10 до 400
кВт при
= 0,1 мкс дает следующие результаты:
для АД мощностью 10 кВт z2 = 30 кОм,
для АД мощностью 400 кВт z2 = 800 Ом.
В связи с вышесказанным, при прохождении крутого фронта импульса напряжения входная часть силового монтажного кабеля электропривода (со стороны АИН) работает в режиме короткого замыкания, выходная часть кабеля (на зажимах АД) - в режиме холостого хода. С учетом значений параметров волновые характеристики монтажных проводов и кабелей приближаются к характеристикам линии без искажений и потерь:
Равна примерно половине скорости света в вакууме. Для приведенных выше параметров LK и Cк
vf = 142*106 м/с.
Этой скорости соответствует длина волны
Если это время больше или равно времени фронта tf то в конце кабеля из-за его несогласованности с нагрузкой (z2>>z0) возникает отраженная волна напряжения n2 U1, которая суммируется с падающей (прямой) волной напряжения U1, образуя стоячие волны.
В результате на зажимах АД образуется напряжение
где 0< n2 ≤1 - коэффициент отражения.
Максимальное значение и напряжение на зажимах АД удваивается.
Возвращаясь к началу кабеля, отраженная волна гасится малым входным сопротивлением z1<<z0. Поэтому напряжение U1 на зажимах АИН не изменяется.
При Tf<tf , коэффициент отражения n2 рассчитывается по формуле:
Таким образом, от
длины волны зависит критическая
длина
кабеля. Кабель, длина которого соизмерима
с длиной волны, считается "длинным
кабелем".
Критической
считается длина кабеля, равная половине
длины волны:
,
при которой к обмоткам АД прикладываются
импульсы напряжения, близкие к
двойному напряжению U.
В электроприводах класса напряжения 0,4 кВ перенапряжение может достигать 1000 В. С учетом характеристик используемых IGBT в зависимости от мощности электропривода, типа электродвигателя и кабеля может составлять от 7 до 20 м.
Высокочастотные импульсные перенапряжения в сочетании с высокой крутизной фронта импульсов напряжения могут приводить к интенсивному старению и снижению срока службы изоляции обмоток двигателя.
Для ограничения волновых перенапряжений на зажимах АД используются специальные фильтры, включаемые в выходные цепи инвертора:
1) последовательный силовой синусный LC-фильтр для преобразования прямоугольно-импульсного напряжения инвертора в синусоидальное напряжение на зажимах двигателя;
2) последовательный силовой LRC-фильтр dU/dt для уменьшения крутизны фронта импульсов выходного напряжения инвертора;
3) параллельный (слаботочный) RС-фильтр ограничения перенапряжений непосредственно у зажимов двигателя (обеспечивает согласование волнового сопротивления кабеля).
4) использование ферритовых колец. Одно ферритовое кольцо может быть использовано для каждой выходной фазы или для всех фаз вместе. В первом случае уменьшаются симметричные гармоники, но есть вероятность, что ферритовые кольца перенасытятся и потеряют свою функциональную способность. В случае, когда одно ферритовое кольцо на все три фазы, перенасыщение не грозит, поскольку сумма токов равна 0, и феррит может быть загружен только несимметричными гармониками. Лучшее решение, это комбинация этих двух вариантов.
