4. Методы восстановления геомагнитного поля в эксплуатируемых помещениях

Восстановление ГМП в эксплуатируемых помещениях проводиться в соответствии с нормативными требованиями предельно допустимого уровня ГМП в среде защищаемого рабочего места, жилого помещения или транспортного средства.

Стратегия разработки мероприятий по восстановлению ГМП зависит от объема зоны восстановления и степени ослабления поля в данном объеме (См. таблицу 1).

В источниках информации и патентах приводиться активные устройства восстановления ГМП в экранированных помещениях. Все эти устройства основаны на восстановление модуля и направления вектора напряженности ГМП в экранированных помещениях, используя в основном три пары ортогонально расположенных катушек Гельмгольца. Катушки располагаются на стенах, полу и потолке внутри помещения. Недостатки активных методов: 1. Взаимодействие магнитного поля катушек с ферромагнитным экраном помещения, что снижает эффективность экранирования. 2. Объем восстановленного ГМП - не более 4-6 куб. м. 3. Большая потребляемая мощность от источника питания 7-10 кВт. 4. Случайное выключение питания может привести к непредсказуемым последствиям для здоровья человека.

Ниже рассмотрен метод восстановления ГМП путем размещения в рабочей зоне элементов ферромагнитных полос (или труб), выполненных из магнитотвердой стали с коэрцитивной силой не менее Н_с 1-5 кА/м. Форма элементов изображена на рисунке 4.

Длины горизонтальных и вертикальных частей пропорциональны напряженности составляющих ГМП открытого пространства для данной местности. При перемещении этих элементов на периферии рабочего места, одновременно контролируя магнитометром суперпозицию вектора напряженности Н_ГМП и угла наклонения I_Э, добиваются получения в объеме защищаемого пространства показателей Н_ГМП, соответствующего нормативу. При необходимости проводят контроль и обеспечивают дополнительный показатель – градиент Н_гр ГМП по требованиям заказчика в защищаемом пространстве рабочего места.

Парные элементы восстановления «└» и «┐», могут быть выполнены из полосы магнитотвердой стали толщиной не менее 2-х мм и шириной не менее 20 мм, или прямоугольной трубы, или другого профиля, или набраны из коротких полос 0,4-0,6 м, соблюдая чередующуюся полярность север-юг, собственной намагниченности, встык через тонкую изоляционную прокладку 0,05-0,10 мм, например из лавсана.

Элементы восстановления устанавливают на вертикальных диэлектрических стойках, выполненных, например, из дерева, имеющих возможность передвижения по полу помещения, вектором собственной намагниченности, направленным вниз для северного полушария Земли.

На рис. 8 показано устройство восстановления ГМП, содержащее элементы 1 и 2, ось которых располагают вдоль направления вектора ГМП открытого пространства.

Рис. 8. Парные элементы восстановления ГМП на рабочем месте , где - высота помещения, - горизонтальная часть элемента, - угол наклонения в данной местности.

На рис. 9. показано расположение парных элементов в экранированном боксе для защищаемого пространства одного рабочего места. При необходимости расширения площади восстановления ГМП в защищаемом пространстве вдоль стороны от оси расположения первой пары элементов размещают вторую и третью пару элементов восстановления (контролируемая зона от 0,5 до 1,7 (2) м от пола согласно п. 4.2.4. СанПиН 2.1.8/2.2.4.2489-09).

В локальных местах защищаемого пространства, местах искажений ГМП на конструкционных частях рабочего места укрепляют короткую полосу магнитотвердой стали (Н_с 5кА/м), восстанавливая показатели Н_ГМП. Например, таким путем удается восстановить необходимые параметры Н_ГМП в ногах и бедрах водителей транспортного средства, чтобы снизить риск его засыпания за рулем при нагружении (насыщении) его адаптационных резервом организма другими факторами.

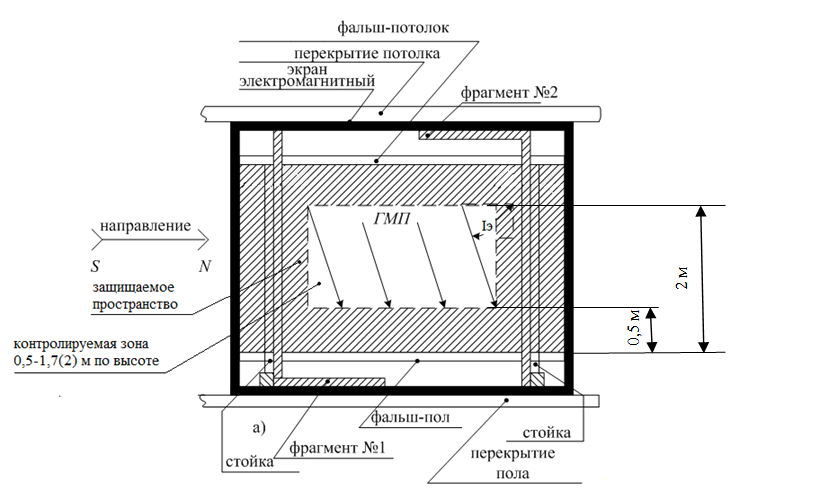

Рис. 9. Расположение парных элементов в экранированном боксе

для одного рабочего места

Помимо рассмотренных выше способов восстановления приемлемых для достаточно больших объемов могут быть использованы методы локального восстановления с помощью магнитов закрепляемых на металлических элементах. Так, например, установка компенсирующих магнитов на педали, полосы магнитотвердой стали, по отзывам водителей автомобилей снижало дискомфортные явления: утомляемость и засыпание.

В настоящее время, создание способов восстановления магнитных полей находится в стадии исследования и разработки.
