Билет № 6

1. Крупнопористый бетон. Назначение и область применения. Исходные ингредиенты. Технология производства. Основные физико-механические свойства.

Плотность 1700…1850 кг/м3 Крупнопористым называется бетон, приготовленный без мелкого заполнителя (песка). Такой бетон имеет зер­нистую структуру, в которой отдельные зерна гравия или щебня покрыты тонким слоем Цного теста, соеди­няющим их в местах контакта. Прочность крупнопори­стого бетона зависит от толщины обмазки зерен щебня Цным тестом, т. е. при прочих равных условиях от расхода Ца. Каждому расходу Ца соответствует свое оптимальное значение водоЦного отношения: при меньшем В/Ц не удается получить равномерного и однородного слоя Цного теста на поверхности зерен гравия; при большем В/Ц Цное тесто стекает с зерен гравия, заметно пони­жается прочность Цного камня и соответственно прочность крупнопористого бетона. Оптимальное В/Ц увеличивается при повышении шероховатости поверхно­сти и при более плотной упаковке зерен заполнителя. В качестве вяжущего для крупнопористого бетона це­лесообразно использовать ПЦ марки 400, ШПЦ марок 300—400 и смешанные Цы с активностью 20—40 МПа. Применение Цов высоких марок в крупнопористом бетоне не позволяет заметно снизить его расход и практически очень незна­чительно повышает прочность, так как большая часть Ца расходуется на обмазку, зерен заполнителя и не участвует в омоноличивании структуры бетона. Для приготовления крупнопористого бетона можно применять природный гравий, щебень из известняка пли гранита, керамзит, шлаковую пемзу и другие легкие за­полнители. Минимальная прочность заполнителя Rмин.з, МПа, должна быть не менее

г де 1200—эмпирический коэф-т пропорциональности; Rб — требуемая прочность на сжатие крупнопористого бетона, МПа. 1) по графикам на рис. устанавливают расход Ца на 1 м³ бетона на гравии (а) или на щебне (б) в зависимости от требуемой марки бетона; 2) по табл. ориентировочно определяют водоцментное отношение; 3) расход заполнителя Щ определяют в зависимости от его плотности щ: Щ=1,1щ Плотность бетона и сухом состоянии определяют по формуле б=1,15Ц+Щ. Окончательный состав крупнопористого бетона уста­навливают после испытания трех серий контрольных об­разцов с В/Ц, найденным по табл. и с поправками +0,05. Расход мат-лов уточняют в соответствии с действительной плотностью бетонной смеси, которая рав­на суммарному расходу Ца, воды и заполнителя.

Крупнопористый бетон на плотных заполнителях мо­жет иметь прочность на сжатие 1,5—10 МПа; керамзи­товый крупнопористый бетон — 0,5—5 МПа.

Крупнопористый бетон используют, как правило, в неармированных изделиях. В зависимости от назначения его подразделяют на теплоизоляционный, конструктив­но-теплоизоляционный (для блоков стен), фильтрацион­ный для трубопроводов и звукопоглощающий. Крупно­пористый бетон имеет сквозную непрерывную пористость и при применении его в ограждающих элементах зданий требует поверхностной изоляции изделий (чаще всего штукатуркой).

2. Основные свойства заполнителей и их взаимная укладка.

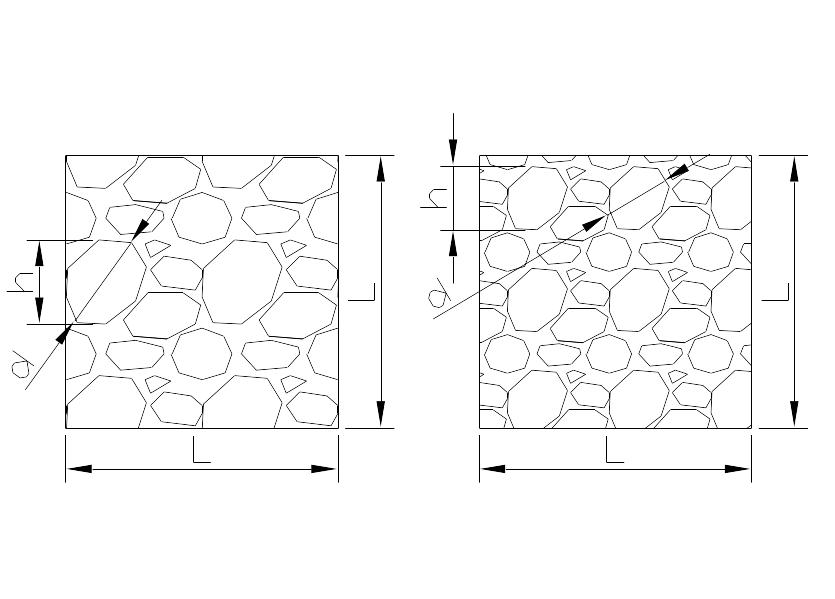

К заполн для бетона предъявл требования, учитывающ особенности влияния заполнителя на св-ва бет. Заполн представл собой совокупность отдельных зерен, т.е. явл-ся зернистым материалом, для того имеется ряд общих закономерностей. Наиболее существенное влияние на св-ва бетона оказыв зерновой состав, прочность и чистота заполнения. Зернов состав показывает содержание в запол-ле зерен разной крупности. Он определ просеиванием пробы ч/з стандартн сита. Различают рядовой и фракционированный. С Зернов состав связана пустотность запол-ля, определ возможностью его плотной укладки. На пустотность влияет т.же форма его зерен. Чем больше пустот, тем больше требуется цемента для их заполнения. Прочность определ не только прочностью Г.П, но и крупностью зерен. При выветривании или дроблении породы разрушении происходит по более слабым местам стр-ры и с уменьшением размера зерен прочность их как бы повышается. Прочность зап превосходит по прочности раствор. Пылевидные и глинистые примеси создают на поверхн зерен пленку, препятств сцеплению их с цементным камнем. В результате прочность бетона понижается, растет расход цемента, что недопустимо
