8,4.4 Подсистема isup

Подсистема ISUP - это подсистема-пользователь МТР, поддер­живающая межстанционную сигнализацию в ТфОП и в ISDN. При поддержке сигнализации в ISDN ISUP пользуется также услугами SCCP, как это показано на рис. 8.6.

Средства адресации МТР дополнены в ISUP идентификатором канала, поскольку для того, чтобы указать, к какому телефонному соединению относится сообщение, ISUP указывает номер того ка­нала, который занят в этом соединении. Дело в том, что ISUP реали­зует два метода сигнализации - эстафетный, когда сообщение пе­редается от одной станции к другой и на промежуточных станциях может изменяться, и сквозной, когда обмен сообщениями происходит между конечными точками соединения. Сквозной метод обычно использует услуги SCCP - либо без создания сигнального соедине­ния, либо ориентированные на соединение; в последнем случае про­цедуры значительно упрощаются.

Сообщений ISUP слишком много, чтобы рассмотреть их все в этой, и так самой длинной главе учебника. Назовем лишь основ­ные категории сообщений:

• Сообщения управления базовым соединением

• Сообщения управления дополнительными услугами

• Сообщения модификации соединения во время связи

• Сообщения эксплуатационного контроля и управления

• Сквозные сообщения

Принципы форматирования сообщений в ISUP подобны принци­пам, принятым в SCCP и описанным в п. 8.4.2 (в этом легко убедить­ся, сравнив приводимый ниже рис.8.1 1 с рис.8.9). Однако SCCP уст­роена так, что маршрут, по которому проходит «сквозное» сигналь­ное сообщение, никак не связан с маршрутом, по которому прохо­дит соединение телефонных каналов, a ISUP опирается на «каналь­ный» подход идентификации транзакции

Рис. 8.11 Структура сообщения ISUP

Теперь рассмотрим пример установления базового соединения в ISDN. В этом примере (рис.8.12) терминал вызывающего пользова­теля А передает по каналу D в интерфейсе UNI сообщение Q. 931 SETUP в сторону своей АТС (исходящей), которая анализирует его, удосто­веряется в его правильности и передает начальное адресное сооб­щение IAM протокола ISUP к той транзитной АТС, через которую, со­гласно таблице маршрутизации исходящей АТС, должно пройти уста­навливаемое соединение. Одновременно исходящая АТС передает вызывающему абоненту сообщение Q.931 CALL PROCEEDING.

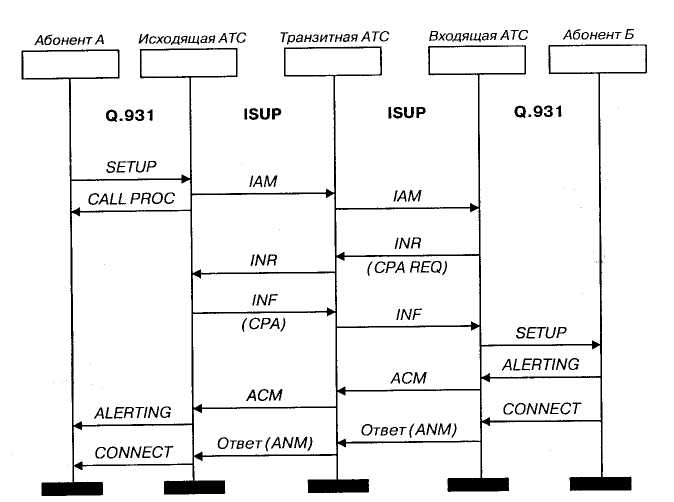

Рис. 8.12 Пример установления базового соединения ISDN Транзитная АТС находит в своей таблице маршрутизации входя­щую АТС и переправляет ей сообщение IAM. Предположим, что в со­общение IAM не был включен адрес вызываемого пользователя (СРА), а входящей АТС этот СРА необходим для завершения уста­новления соединения. Тогда входящая АТС направляет к транзитной АТС сообщение протокола ISUP «Запрос информации» (INR), содер­жащее параметр (индикатор запроса), который говорит о том, что требуется СРА. Транзитная АТС переправляет это сообщение к ис­ходящей АТС.

Исходящая АТС формирует сообщение протокола ISUP «Инфор­мация» (INF) с недостающим СРА и направляет его к входящей АТС. Входящая АТС передает сообщение Q.931 SETUP к оборудованию вызываемого пользователя Б, которое отвечает на это сообщением Q.931 ALERTING. Входящая АТС передает в обратном направлении сообщение протокола ISUP о приеме всего адреса (АСМ). Когда ис­ходящая АТС получает это сообщение, она передает к оборудова­нию вызывающего пользователя сообщение Q.931 ALERTING.

Когда вызываемый абонент отвечает на вызов, его оборудование передает сообщение Q.931 CONNECT к входящей АТС, которая, в свою очередь, передает на транзитную АТС сообщение протокола ISUP «Ответ» (ANM). Транзитная АТС пересылает сообщение ANM к исходящей АТС, а та передает к оборудованию вызывающего поль­зователя сообщение Q.931 CONNECT. В результате между вызываю­щим и вызываемым пользователями устанавливается соединение.
