7.2 Цифровые абонентские концентраторы и мультиплексоры

Абонентские мультиплексоры и кон­центраторы входят в номенклатуру обо­рудования практически каждой из циф­ровых АТС, рассмотренных в главах 5 и 6, а индивидуальные особенности этих АТС не противоречат упрощенной структуре, приведенной на рис.7.2, ко­торая в одинаковой степени соответст­вует как концентратору, так и мультип­лексору.

Различие определяется тем, как соотносятся числа М и N. Когда N=30M, то речь идет о мультиплексоре, т.е. кон­центрация нагрузки отсутствует, потери из-за отсутствия свободных каналов исключены, поскольку чис­ло абонентских терминалов равно числу используемых временных каналов, а экономический эффект достигается за счет уменьшения затрат на линейно-кабельные сооружения. Когда же NO0M, речь идет о концентрации нагрузки. Концентратор дает еще большую эко­номию на линейно-кабельных сооружениях, к этому добавляется и экономия коммутационного оборудования, но на участке сети або­нентского доступа допускаются потери вызовов. Отношение 30/W к N называется коэффициентом концентрации, который может иметь, например, значения 4:1 или 8:1.

В качестве примера упомянем абонентские цифровые концентра­торы АЦК-1000, уже более 10 лет выпускаемые вместе со станцией АТСЦ-90 и совместимые со станциями DX-200, а затем рассмотрим последнюю отечественную разработку - мультисервисные абонент­ские концентраторы МАК.

АЦК-1000 может устанавливаться в помещении опорной АТС, а также в жилых домах, в помещениях других АТС, в специальных по­мещениях или в перевозимых контейнерах. Максимальная емкость АЦК-1000 составляет 1024 абонентских линии, в число которых мо­гут входить до 64 линий таксофонов.

Мультисервисные концентраторы следующего поколения МАК выполняют все функции АЦК-1000, позволяя также работать с со­временными цифровыми АТС любых типов, имеющими интерфейсы V5.2 или PRI, взаимодействовать с IP-сетями и поддерживать про-водный, беспроводный и оптический доступ в любых сочетаниях.

Применение МАК в сельских и городских телефонных сетях тра­диционных операторов ТфОП с подключением его к опорным циф­ровым АТС через стандартный интерфейс V5.2 позволит снизить затраты на абонентскую кабельную сеть за счет концентрации або­нентской нагрузки. В мультисервисных сетях следующего поколе­ния подключение МАК к Softswitch будет выполняться по протоко­лу MGCP.

Оборудование МАК работает с терминалами следующих типов:

• аналоговые телефонные аппараты, а также аппараты факсимиль­ ной связи и модемы;

• интегрированные устройства доступа на основе технологии SHDSL, предусматривающие предоставление услуг как симметричной вы­ сокоскоростной передачи данных (до 2 Мбит/с), так и телефонии (VoDSL); электропитание таких устройств может быть дистанци­ онным, что обеспечивает более высокую надежность;

• абонентские терминалы стандарта DECT.

Общей проблемой любых концентраторов является их техниче­ское обслуживание, которым, по очевидным технико-экономическим причинам, лучше управлять из единого центра эксплуатационного управления. Интерфейс оператора технической эксплуатации сети доступа выполнен для МАК на основе Web-технологий, что позволя­ет использовать для доступа к функциям технической эксплуатации любой компьютер с установленным на нем Web-браузером, распо­ложенный в любой точке земного шара. С помощью этого компью­тера возможны: обнаружение отказов; обработка сообщений о не­санкционированном доступе, пожаре и других чрезвычайных ситуа­циях; измерение параметров абонентских линий и параметров им­пульсного номеронабирателя в телефонном аппарате пользовате­ля; испытание таксофонных линий и таксофонов; тестирование обо­рудования самого концентратора и т.п. Важно, что каждый абонент­ский интерфейс имеет встроенные функции измерителя, что дает, например, возможность одновременно измерять электрические ха­рактеристики любого количества абонентских линий, экономя рабо­чее время обслуживающего персонала.

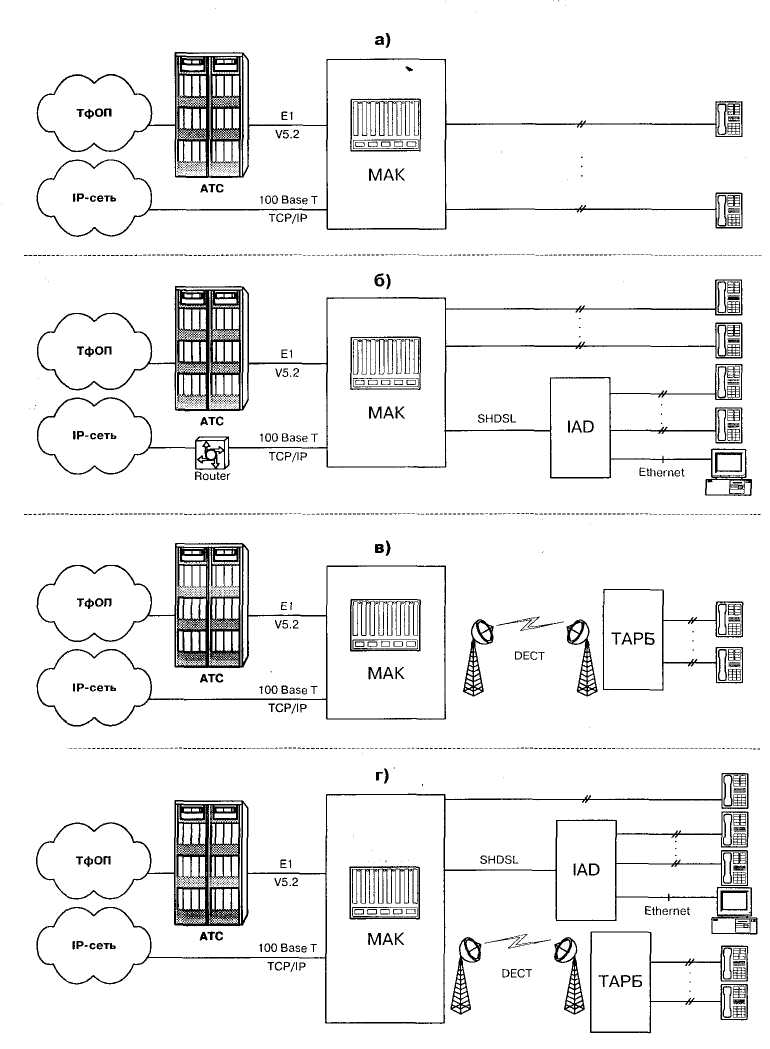

Рис. 7.3 Варианты включения мультисервисного абонентского концентратора МАК

Рассмотрим возможные варианты организации связи при использовании МАК.

Первый (стандартный) вариант включения МАК представлен на рис.7.3,а. Через интерфейс V5.2 концентратор подключается к опорной АТС, а с абонентской стороны в каждую кассету вклю­чается до 570 аналоговых абонентских линий, т.е. в одном стати-ве можно разместить оборудование, допускающее включение до 3420 таких линий.

Второй вариант организации связи с помощью МАК иллюстриру­ет рис.7.3,6. Как и в первом варианте, через интерфейс V5.2 кон­центратор подключается к опорной АТС, а с другой его стороны, че­рез интерфейс SHDSL, подключаются интегрированные абонентские устройства IAD, в которые, в свою очередь, могут включаться теле­фоны и другие аналоговые устройства, а также и персональные ком­пьютеры.

На рис.7.3,в показан третий вариант, когда к МАК через радиоин­терфейс DECT подключаются терминальные абонентские радиобло­ки (ТАРБ), а к ним, в свою очередь, - аналоговые абонентские устройства.

Последний, четвертый вариант демонстрирует полный спектр возможностей МАК. Кроме названных ранее, на рис.7.3,г показана возможность подключения концентратора к Softswitch по протоколу MGCP. При этом услуги телефонии для абонентских терминалов всех типов предоставляются, независимо от технологии доступа, с ис­пользованием единого плана нумерации.
