4.5.1 Пространственная коммутация

Устройства пространственной коммутации использовались еще в декадно-шаговых и координатных АТС, рассмотренных в двух пре­дыдущих главах, т.е. задолго до появления цифровой коммутации. Пространственная коммутация была основой построения коммута­ционных полей квазиэлектронных АТС и электронных АТС первого поколения. В частности, американские станции 1 ESS, 2ESS и 3ESS, а также отечественные КВАРЦ, МТ-20, ИСТОК используют исключи­тельно пространственную коммутацию.

Пространственные S-коммутаторы (от слова space - простран­ство) создают в коммутационном поле электрический соединитель­ный путь, который поддерживается в течение всего времени суще­ствования соединения. При этом обеспечивается физическое (а в электромеханических и квазиэлектронных АТС - просто метал­лическое) соединение входа коммутационного поля с его выходом.

Цифровая пространственная коммутация дает возможность со­единять входы с выходами только в тех случаях, когда номер вре­менного интервала, отведенного входу, совпадает с номером вре­менного интервала, отведенного выходу. В связи с этим коммутаци­онные поля, построенные только из пространственных коммутато­ров, в цифровых АТС практически не применяются.

4.5.2 Временная коммутация

Временные Т-коммутаторы (от слова time - время) поддержива­ют виртуальное соединение, существующее только в течение опре­деленных временных интервалов. Концептуально временная комму­тация может рассматриваться как система памяти, которая назна­чает для разных временных интервалов разные ячейки памяти, в свя­зи с чем такая система называется памятью межинтервального об­мена (TSI). Концепция программного назначения временных интер­валов разрешает использовать одни и те же пространственные точ­ки коммутации в разные интервалы для разных соединений.

4.5.3 Коммутация sts (пространство-время-пространство)

При рассмотрении декадно-шаговых АТС в главе 2 было показа­но, что использование единственной ступени коммутации экономи­чески эффективно лишь до определенного размера этой ступени. То же самое справедливо и по отношению к однокаскадному комму­тационному полю: начиная с какой-то емкости поля, его приходится делать многокаскадным. При построении многокаскадного цифро­вого коммутационного поля используются разные комбинации кас­кадов пространственной и временной коммутации. Например, пер­вый каскад поля может строиться из пространственных коммутато­ров S, второй каскад - из временных коммутаторов Т, а третий, по­следний каскад - снова из коммутаторов S. Такое коммутационное поле, называемое STS (Пространство-Время-Пространство), пока­зано на рис. 4.5. Оно содержит по N коммутаторов S в первом и в третьем каскадах и М коммутаторов Т во втором каскаде.

4.5.4 Коммутация tst (время-пространство-время)

Одной из наиболее распространенных схем коммутационного поля в настоящее время является схема TST (Время-Пространство-Время), показанная на рис.4.6. Основное преимущество схемы TST перед схемой STS состоит в том, что она более экономична, посколь­ку временные коммутаторы дешевле пространственных и при высо­кой нагрузке обеспечивают более эффективное использование вре­менных интервалов с меньшей вероятностью блокировки.

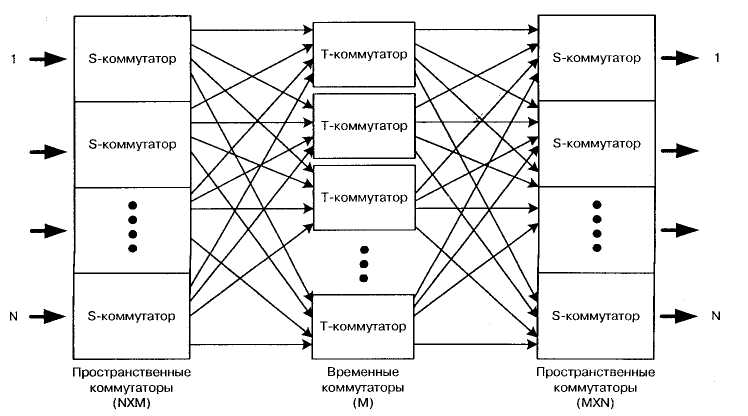

Рис. 4.5 Коммутационное поле STS

Рис. 4.6 Коммутационное поле TST

В узлах коммутации большой емкости возможны другие схемы коммутационного поля: TSST, TSTST, I ! I и т.д.

Кроме того, современная коммутационная техника движется в на­правлении конвергенции, когда трафик видеоуслуг, аудиоуслуг, ус­луг передачи данных и речи будет объединяться и коммутироваться через единые цифровые узлы коммутации, причем будущая теле­фонная коммутация, по всей вероятности, будет иметь оптическую основу. Средства оптической коммутации находятся в стадии раз­работки, в этой области есть достижения, в том числе и в создании электрооптических (Е/О) и оптоэлектрических (О/Е) преобразова­телей, однако получить достаточно полную информацию об оптических коммутационных полях можно будет лишь в следующих изда­ниях этого учебника.
