3.6 Координатные атс типа а-204

Отличием координатной АТС типа А-204 является ее способность работать с абонентскими номеронабирателями, передающими от 7 до 20 импульсов в секунду при импульсном коэффициенте от 1,6 до 10, что практически исключает необходимость в регулировке но­меронабирателей при эксплуатации. Другим отличием этих АТС яв­ляется нестандартное напряжение станционной батареи: оно равно 36 В при допустимых колебаниях в пределах 33-40 В.

Межстанционная сигнализация осуществляется импульсами по­стоянного тока, индуктивным или частотным способами. Поддержи­вается система одностороннего отбоя: если первым дает отбой вы­звавший абонент, то соединение разрушается сразу, а при отбое со стороны вызванного абонента приборы освобождаются через про­межуток времени, определяемый временем срабатывания термо­реле и составляющий около 1 мин.

В АТС типа А-204 используется многократный координатный со­единитель, состоящий из 100 контактных групп (10x10 линий).

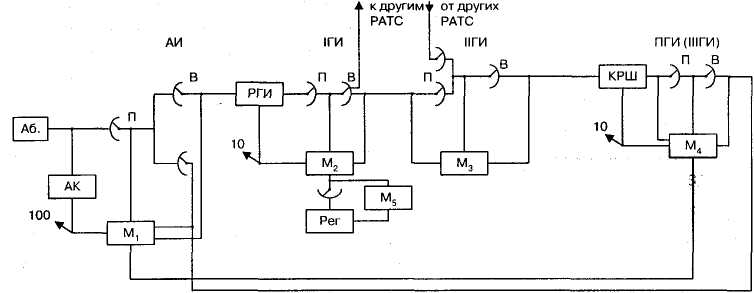

Скелетная схема АТС А-204 емкостью 10000 номеров приведена на рис.3.11.

Рис. 3.11 Скелетная схема АТС А-204

Схема построена по декадному принципу и содержит ступень або­нентского искания (АИ) и три ступени группового искания (1ГИ, ИГИ, ШГИ). Для управления координатными соединителями на каждой ступени искания предусмотрены управляющие комплекты, называе­мые маркерами (M₁ - M₅). Приведенные на скелетной схеме услов­ные изображения, обычно обозначающие искатели, в данном слу­чае представляют вертикали координатных соединителей.

Каждая ступень искания состоит из 2-х групп МКС, причем МКС, включенные в первую группу, называются первичными (П), а МКС, включенные во вторую группу, - вторичными соединителями (В).

Ступень абонентского искания представляет собой комбиниро­ванную ступень, выполняющую функции искания вызовов и линей­ного искания, и строится из отдельных коммутационных блоков. Один блок АИ позволяет включить сто абонентских линий, т.е. в АТС пре­дусматриваются сотенные абонентские группы.

Назначением первой ступени группового искания 1ГИ является выбор направления к районной АТС сети. Так как выходы каждой сту­пени ГИ делятся на десять направлений, то в ступень 1ГИ может быть включено до 10 районных АТС. Ступень ПГИ обеспечивает возмож­ность выбора нужной группы из десяти тысячных групп абонентов данной АТС. Ступень ШГИ является последней ступенью группового искания (ПГИ) и производит выбор в тысячной группе нужной сотен­ной группы абонентов.

Управление приборами каждой ступени искания централизовано и производится маркерами. Все маркеры, за исключением M₁ содержат, помимо реле, координатные соединители. Маркер ступени абонентского искания М, содержит только реле.

Как видно из скелетной схемы, в АТС А-204 применяются реги­стры. Регистр принимает и фиксирует цифры абонентского номе­ра и передает в маркеры информацию, необходимую для установ­ления соединения. Подключение регистра к маркеру 1ГИ обеспе­чивается с помощью искателей регистров (ИР) и маркера искателя регистров М₅.

Показанный на схеме релейный комплект группового искания (РГИ) контролирует исходящую часть соединительного тракта и уча­ствует в подключении регистра к тракту во время набора номера. Перед последней ступенью группового искания станционные линии подключены к релейному комплекту КРШ, откуда обеспечивается проба линии вызываемого абонента, посылка индукторного и зуммерных сигналов и питание микрофонов в аппаратах разговариваю­щих абонентов.

Блок ступени абонентского искания (АИ) имеет 20 исходящих ли­ний к ступени 1ГИ и 20 линий, входящих от ступени ПГИ.

Каждый блок 1ГИ имеет свой маркер, обслуживающий 10 линий, исходящих от ступени абонентского искания. Для линий, исходящих от блоков АИ и 1ГИ, используется неполнодоступное включение. Обычно десять блоков АИ, составляющие тысячную абонентскую группу, имеют 50-70 выходов к 1ГИ.

Неполнодоступное включение применяется для внутристанционных линий между всеми ступенями искания, за исключением линий между ПГИ и АИ. Входящие в блок абонентского искания 20 входящих линий включаются в поле МКС всех блоков ПГИ полнодоступно. Внутристанционные линии между ступенями группового искания -пятипроводные, а между последней ступенью группового искания и ступенью абонентского искания - шестипроводные.

3.7 Координатные подстанции ПСК-1000

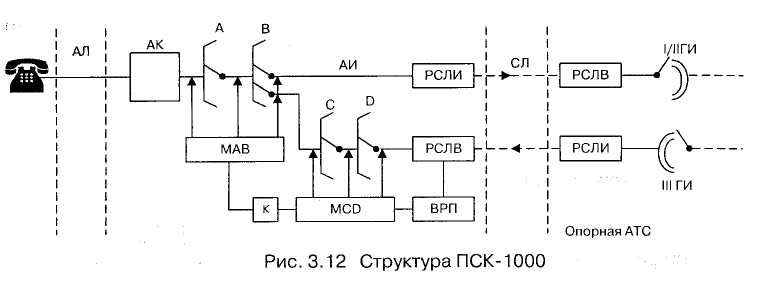

Координатная подстанция обслуживает от 100 до 2000 абонен­тов. На подстанции устанавливается часть оборудования опорной АТС, причем в нее выносятся абонентские комплекты АК, приборы ступени АИ и комплекты РСЛ. Представленная на рис. 3.12 подстан­ция ПСК-1000 представляет собой ступень абонентского искания АИ с отдельными маркерами МАВ и MCD блоков А-В и C-D. Для исходя­щей и входящей связи применены комплекты РСЛИ и РСЛВ. Трех­значный регистр ВРП служит для фиксации последних трех знаков номера абонента, передаваемых от опорной АТС, и для передачи их к маркерам подстанции. Подстанция этого типа может быть смон­тирована на 400, 600, 800 и 1000 номеров.

На этом можно закончить обсуждение второго этапа эволюции систем коммутации - координатных АТС - как базы для понимания современной архитектуры цифровых АТС, рассматриваемой в сле­дующих восьми главах книги. В них, в частности, будет показано, что многие принципы проектирования цифровых АТС заимствованы у электромеханических телефонных станций, производившихся в прошлом. Так, например, первые АТС с программным управлени­ем использовали модифицированные координатные коммутаторы в качестве программно управляемого коммутационного поля. Более того, структура управления, обработка вызова, обходная маршру­тизация, расчет коммутационного поля - все это пришло из первых координатных телефонных станций.
