3.5 Координатные атск-100/2000

Оборудование АТСК-100/2000 предназначено для станций емко­стью от 100 до 2000 номеров, но допускает увеличение емкости до 4000 номеров. Используется в сельских телефонных сетях и, в раз­ных модификациях, в учрежденческих сетях некоторых ведомств. Так, для телефонных сетей железнодорожного транспорта оборудование типа К-100/2000 выпускалось с учетом особенностей этих сетей. В связи с использованием в них четырехзначной нумерации абонент­ских линий станции АТСК-100/2000 снабжались четырехзначными регистрами. Для связи между станциями применялись трехпроводные соединительные линии и универсальные шнуровые комплекты ШКУ, позволяющие транслировать сигналы на другие станции. Кроме того, предусматривалось транзитное оборудование, с помощью которого можно устанавливать соединения по обходным путям с четырехпроводной коммутацией разговорных цепей,

В сельских телефонных сетях общего пользования АТСК-100/2000 используются в качестве ЦС, УС и ОС. В станциях этого типа приме­няются ступени абонентского, группового и регистрового искания. Основными коммутационными приборами АТСК-100/2000 являют­ся унифицированные МКС 20x10x6, МКС 10x20x6 и МКС 10x10x12, реле РЭС-14 и РПН. Функциональная схема ЦС АТСК-100/2000 с дву­мя ступенями ГИ изображена на рис.3.10.

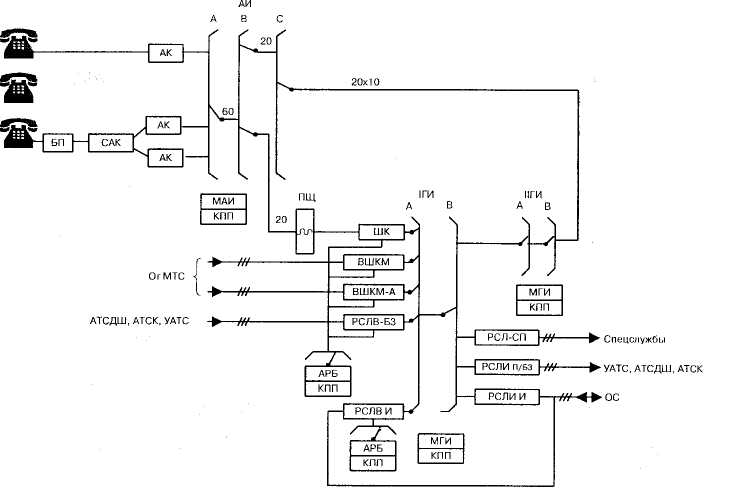

Рис. 3.10 Функциональная схема сельской ЦС АТСК-100/2000

На АТСК-100/2000 применяется обходное управление коммутаци­ей по ступеням искания при помощи релейных маркеров, о котором говорилось выше в этой главе. Пятизначные абонентские регистры АРБ используются для установления внутренних, исходящих и входя­щих соединений. В последнем случае они выполняют функции входя­щих регистров. Передача информации о номере вызываемой абонент­ской линии из регистра в маркеры и управляющих сигналов в обрат­ном направлении производится по разговорным проводам полярно-числовым кодом с применением способа «импульсный челнок». За каждым маркером и за каждым регистром закрепляются индивиду­альные релейные кодовые приемопередатчики КПП. Передача инфор­мации из регистра к другим не однотипным станциям производится батарейным способом. Шнуровой комплект позволяет транслировать декадные импульсы к встречной станции любой системы.

Связь АТСК-100/2000 с другими сельскими АТС может быть орга­низована по физическим двухпроводным цепям с применением ин­дуктивного способа передачи сигналов и односторонних комплек­тов РСЛИ-И и РСЛВ-И, которые могут применяться и для связи по уплотненным цепям. Но в этом случае для согласования с аппарату­рой уплотнения дополнительно устанавливаются комплекты низко­частотного окончания КНО. Если используются двусторонние физи­ческие СЛ, то односторонние комплекты РСЛИ-И и РСЛВ-И можно включить в одну линию с обеспечением преимущества для входя­щего сообщения. Разработаны и выпускаются и двусторонние ин­дуктивные комплекты РСЛИ. Входящие индуктивные комплекты об­служиваются с ожиданием отдельной группой регистров, поскольку эти комплекты занимаются без проверки свободности АРБ.

Для исходящей связи от АТСК-100/2000 к декадно-шаговым и ко­ординатным АТС большой емкости применяются трехпроводные СЛ одностороннего использования с комплектами РСЛИ-БЗ (батарей­ный способ передачи сигналов, линии трехпроводные). Для входя­щей связи потрехпроводным СЛ применяются комплекты РСЛВ-БЗ. Соединительные линии от МТС включаются в комплекты ВШКМ или ВШКМА (при автоматической междугородной связи).

Для организации исходящей автоматической междугородной свя­зи в АТСК-100/2000 предусматривается дополнительное оборудо­вание - аппаратура автоматического определения номера и катего­рии абонента АОН, промежуточные регистры ПР, устройство запро­са и приема информации УЗПИ и исходящие комплекты заказно-соединительных линий ИКЗСЛ (на рис. 3.10 не показаны).
