3.4 Сельские координатные атс к-50/200м

В сельских телефонных сетях (СТС) применяются координатные АТС малой емкости: К-50/200 и К-50/200М в качестве оконечных (ОС) и узловых (УС) станций, а также координатные АТС К-100/2000 средней емкости в качестве центральных станций (ЦС), УС и ОС.

АТС К-50/200М имеют блочное построение с емкостью абонент­ского блока 50 номеров. Каждый такой блок размещается на дву­стороннем стативе шкафного типа, где устанавливается 30 абонент­ских комплектов АК для включения индивидуальных линий и 10 або­нентских комплектов САК для включения линий спаренных аппара­тов. При спаренном включении телефонных аппаратов предусмат­ривается двойное разделение цепей с установкой для каждого ап­парата диодно-релейной приставки ДРП. Номера спаренных аппа­ратов различаются цифрой десятков. Устройства спаренного вклю­чения в сельских АТС сложнее, чем в городских, так как они преду­сматривают возможность связи между аппаратами, включенными в одну линию.

Для связи оконечной АТС К-50/200М с УС или с ЦС может исполь­зоваться, в зависимости от емкости ОС, от 7 до 17 соединительных линий (СЛ) двустороннего действия. Кроме того, возможна органи­зация поперечной связи двух ОС по одной-двум СЛ.

В АТС К-50/200М используется обходное управление коммутаци­ей с применением общестанционных маркеров ступеней АИ (МАИ) и РИ (МРИ) и пятизначных абонентских регистров, разработанных с-учетом возможности введения в СТС закрытой 5-значной нумера­ции. В настоящее время чаще всего используется открытая нумера­ция без индекса внешней связи: при внутренней связи абонент К-50/200М набирает 3-значный номер, а при межстанционной свя­зи - 5-значный номер. Первая цифра 5-значного номера должна от­личаться от первой цифры 3-значных номеров. После приема адрес­ной информации абонентский регистр подключается к маркеру, пе­редает сигнал о требуемом направлении связи (внутренняя, внеш­няя или поперечная) и затем передает многопроводным способом адресную информацию.

Функциональная схема оконечной АТС К-50/200М на 50 номеров приведена на рис.3.8. В этой АТС используются однокаскадные сту­пени абонентского и регистрового искания. Ступень АИ выполняет также функцию группового искания, выбирая по сигналу из регист­ра внешнее направление и в нем - свободную СЛ. Абонентские ре­гистры АР подключаются через шестипроводную ступень РИ прямо к абонентским комплектам, что позволяет применить на ступени АИ трехпроводный коммутационный блок.

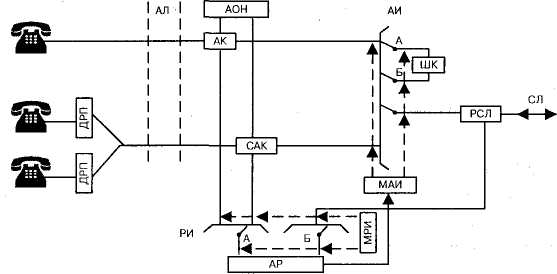

Рис. 3.8 Функциональная схема сельской оконечной АТС К-50/200М

Исходящее соединение (рис. 3.9 а). После набора абонентом од­ной, двух или трех цифр, определяющих направление связи с выше­стоящей станцией (УС, ЦС) или направление поперечной связи с дру­гой ОС, абонентский регистр занимает маркер блока АИ и передает к нему сигнал о требуемом направлении. Если это - направление к УС или ЦС, МАИ с помощью пробного устройства ПУ РСЛ находит свободный комплект РСЛ и соединяет его с вызывающей абонент­ской линией через блок АИ. Однако разговорные провода коммути­руются в схеме РСЛ лишь после окончания работы АР. Одновремен­но МАИ создает цепь занятия маркера блока РИ для подключения к выбранному РСЛ регистра. После этого маркеры блоков АИ и РИ освобождаются. Через вертикаль А блока РИ абонентский регистр остается подключенным к абонентской линии для продолжения прие­ма цифр номера, а через вертикаль Б блока РИ регистр подключен к РСЛ для передачи в этот комплект декадными импульсами всех принятых цифр. Способ дальнейшей передачи этой информации на встречную АТС зависит от типа РСЛ. Передав в РСЛ адресную ин­формацию, абонентский регистр освобождается. Питание микрофо­на в аппарате вызывающего абонента и удержание соединения про­изводится из РСЛ.

Соединение в направлении поперечной связи устанавливается аналогично, за исключением того, что выбор одного из двух РСЛ это­го направления производится в МАИ отдельным пробным устройст­вом ПУПС.

Входящее соединение (рис. 3.9 б). При занятии комплекта РСЛ входящим вызовом маркер блока РИ подключает этот РСЛ к свобод­ному абонентскому регистру через одну из вертикалей Б блока РИ. Регистр, не передавая сигнал «Ответ станции», последовательно принимает три цифры абонентского номера. После этого АР зани­мает МАИ и передает к нему адресную информацию многопровод­ным способом. Затем маркер подключает РСЛ к вызываемой або­нентской линии. Установив соединение, МАИ и АР освобождаются.

Пробу вызываемой линии, посылку вызова и контрольного сигнала, питание микрофона в телефонном аппарате и удержание соедине­ния выполняет РСЛ.

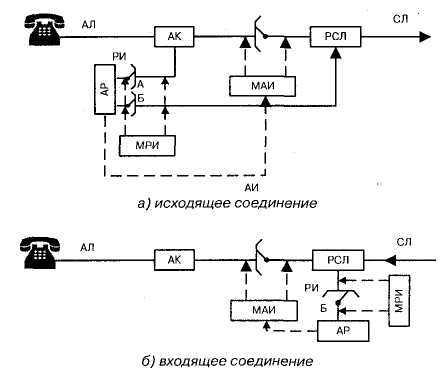

Рис. 3.9 Соединительные тракты сельской оконечной АТС К-50/200М

На оконечных станциях К-50/200М применяются РСЛ нескольких типов. Для связи по физическим или по уплотненным аппаратурой ВЧ соединительным линиям с сельскими АТС любого типа и с город­скими АТС широко используются двусторонние индуктивные ком­плекты РСЛО. Могут применяться двусторонние комплекты РСЛОВЧ, предназначенные для связи с координатными станциями по СЛ с час­тотным уплотнением. Для связи по СЛ, уплотненным аппаратурой ИКМ, применяются подключающие комплекты ПКО.

Сельские узловые АТС К-50/200М имеют такую же емкость, как и оконечные станции. Отличаются они тем, что в них дополнительно устанавливается транзитное оборудование.
