- •Теоретические предпосылки:
- •1. Функциональное зонирование территории застройки учетом условий аэрации (ветрового режима).
- •2. Приемы планировки и застройки, обеспечивающие оптимальные условия ветрового режима.
- •3. Приемы озеленения и благоустройства для регулирования ветрового режима.
- •Методика проведения лабораторной работы:
- •С целью ветрозащиты территории
3. Приемы озеленения и благоустройства для регулирования ветрового режима.
Озеленение служит дополнительным средством регулирования режима аэрации (основное – застройка). При чередовании с застройкой зеленые насаждения могут регулировать ветровой режим на локальных участках.
Вопрос ветрозащиты территории при помощи зеленых насаждений играет особую роль в районах с сильным ветром. Следует знать, что при приближении к большому зеленному массиву на 50-70 м скорость ветра снижается в два раза. Небольшой зеленый массив оказывает смягчающее действие на расстоянии до 150 м, массив более 3 га – до 200 м, массив в 15 га – до 800 м.
Лесные полосы можно также использовать и с целью интенсификации проветривания территории застройки (каналы-воздуховоды и др.).
Для обеспечения оптимальных условий проветривания жилой территории дворовое пространство следует раскрывать в сторону зеленых массивов, водных поверхностей и др.; разрывы между домами озеленять; использовать малые формы – беседки, перголы, навесы и другие элементы благоустройства, конструкции которых одновременно обеспечивают ветрозащиту локальных участков территории и достаточный воздухообмен.
Дл ветрозащиты жилой территории на границе ее, обращенной в стону неблагоприятных ветров, необходимо предусматривать пояс из нескольких полос зеленых насаждений.
Методика проведения лабораторной работы:
1. Для заданного района строительства из СНиП 2.01.01-82 выписываются данные по средней скорости ветра по направлениям и повторяемость направлений ветра по румбам: район строительства – г. Котлас (пример).
|
Повторяемость направлений ветра (числитель), %; средняя скорость ветра по направлениям (знаменатель), м/с; повторяемость штилей, %; максимальная (январь) и минимальная (июль) из средних скоростей ветра по румбам, м/с |
|||||||||
С |
СВ |
В |
ЮВ |
Ю |
ЮЗ |
З |
СЗ |
штиль |
Макс. Миним. |
|
январь |
7 3,2 |
9 3,4 |
4 3,6 |
10 4,6 |
40 5,6 |
15 4,8 |
4 4 |
11 4,1 |
7 |
5,6 |
июль |
16 4 |
14 3,6 |
7 3,2 |
5 3,2 |
15 3,5 |
15 3,3 |
7 3,4 |
21 4,2 |
9 |
4 |

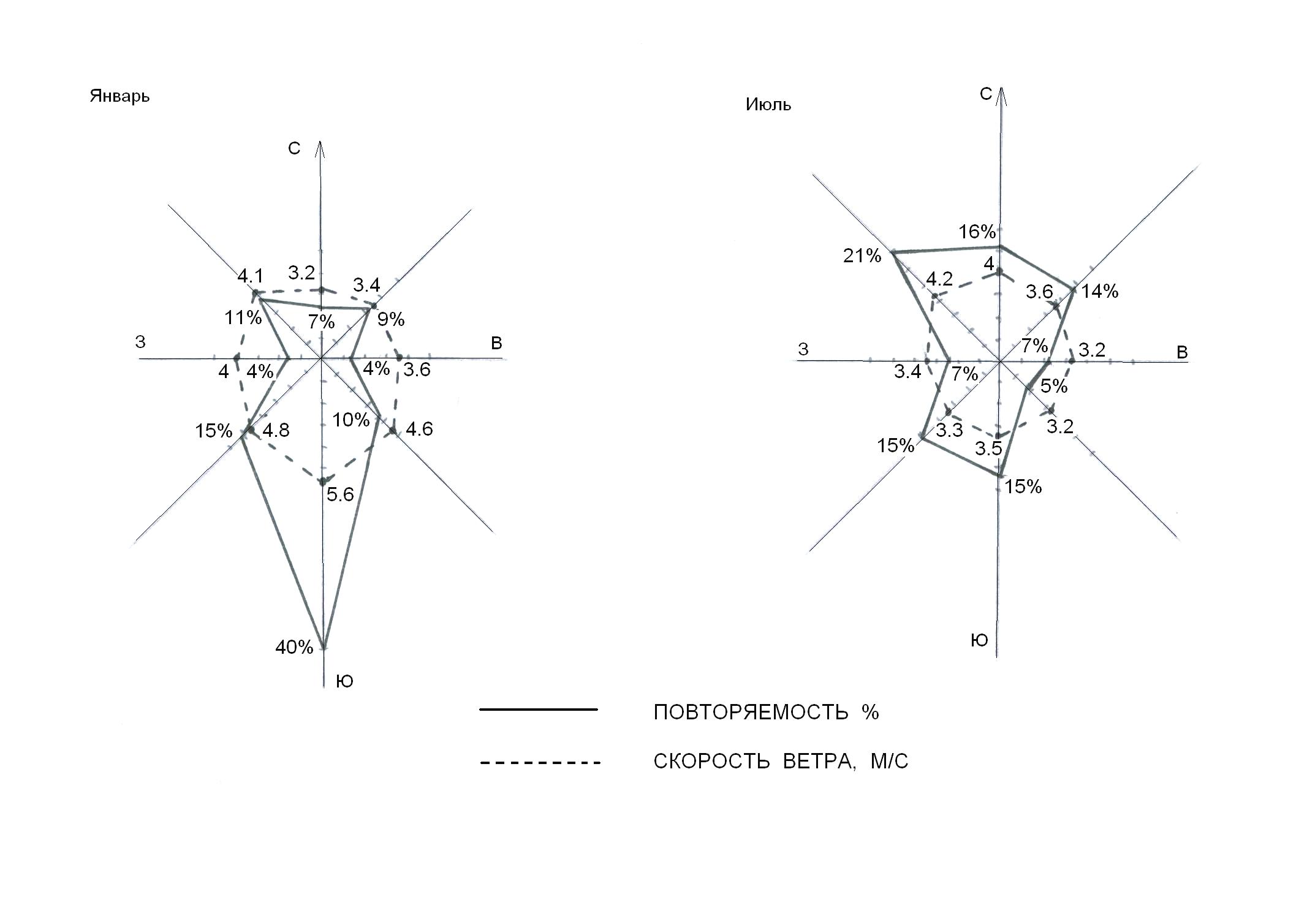

2. Строятся «розы ветров» (рис. 2) - диаграмма, показывающая число ветреных дней в процентах для данной местности и направление ветра относительно сторон света (сплошная линия) для января и июля. На диаграмме также показывается средняя скорость ветров по направлениям в м/с (прерывистая линия).
На диаграмме данные о ветре откладываются в принятом масштабе от принятой за центр точки (точка пересечения направлений сторон света) навстречу ветру. Таким образом, каждый отложенный отрезок показывает направление к центру «розы ветров».
Рис.
2
3. Определить оптимальное расположение селитебной зоны по отношению к промышленной.
Согласно «розе ветров» в январе преобладающее направление ветров – южное, в июле – северо-западное и северное. Город Котлас находится в районе с одинаковой повторяемостью ветров противоположных направлений на летний и зимний периоды года. В таком случае селитебные зоны следует располагать слева или справа от ветров этих направлений по отношению к промышленным предприятиям, являющимся источниками выделения вредных веществ. Т.е. селитебная зона должна располагаться к востоку или к западу от промышленной зоны.
4. Для заданной подосновы составляется схема распределения склонов по экспозициям.

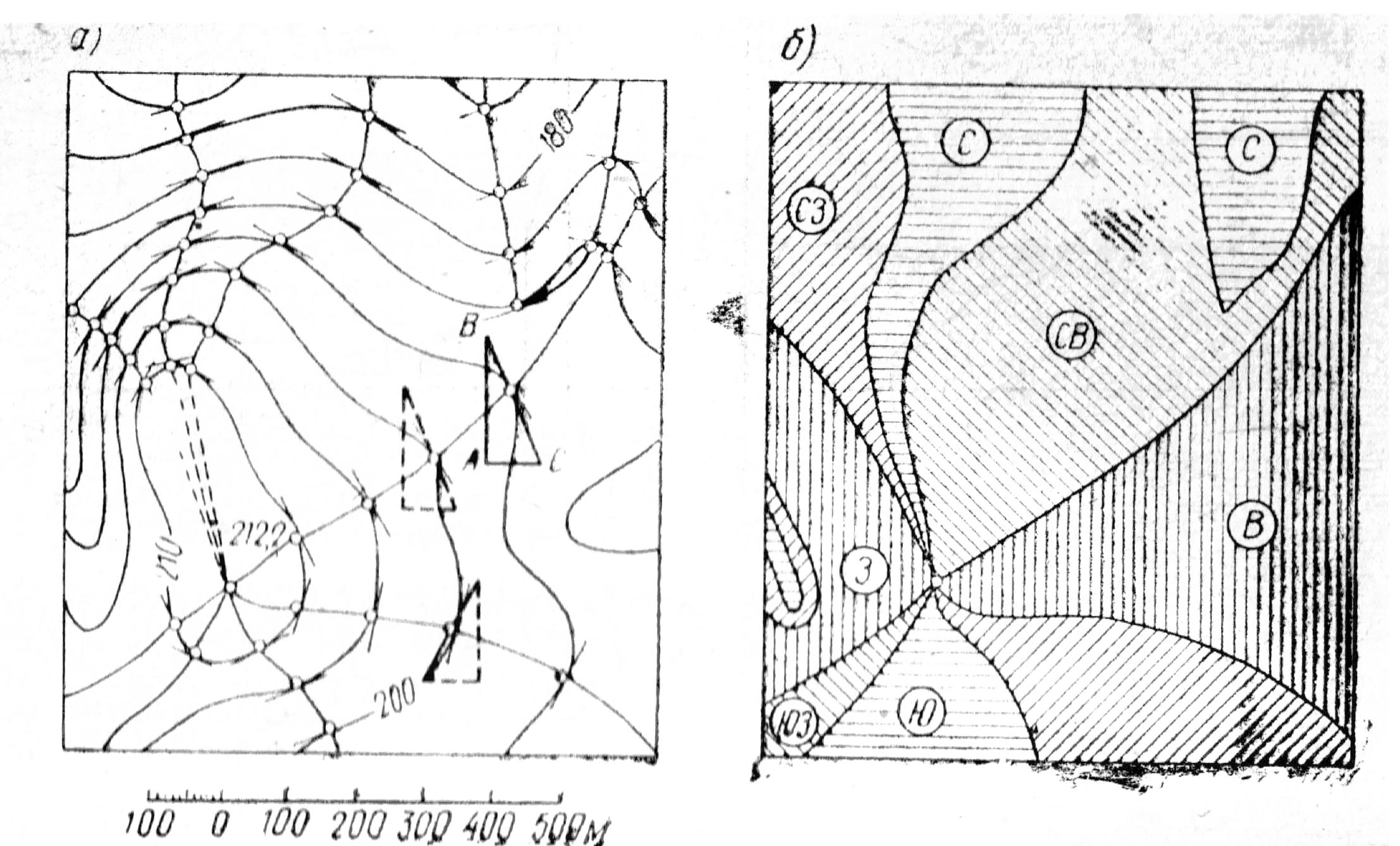

Для этого берется прямоугольный треугольник либо с углами 45о (для выделения склонов по четырем экспозициям), либо с углами 22о30’ , 67о30’ (для выделения склонов по восьми экспозициям) и перемещается по основе так, чтобы его катеты все время оставались параллельными направлениям север-юг и восток-запад (рис. 3, а). На горизонталях в точках касания гипотенузы треугольника делаются засечки. Точки касания соединяются по направлениям числа принятых нами экспозиций склонов и в результате получаются контуры участков склонов соответствующих экспозиций, которые выделяются различной штриховкой (рис. 3, б).
В случае наличия ровных мест и относительных понижений рельефа, плоских водоразделов и вершин они также должны быть выделены на схеме.
Рис. 3 Построение карты-схемы экспозиции склонов
5. На подоснове (с учетом построения «розы ветров») определяется как измениться скорость ветра перед жилой застройкой (используя таблицы 2-6) для января и июля.
6. Затем определяется как изменится скорость ветра за жилой застройкой (будет или усиление , или ослабление) используя таблицы 1 и 2.
7. Если скорость ветра зимой больше 50% от изначальной, делаются рекомендации по ослаблению скорости ветра (или другие приемы застройки – и какие именно, или озеленение и т.п.).
Таблица 1. Варианты группировки жилых зданий различной конфигурации
