Инфраструктура 1-го здания

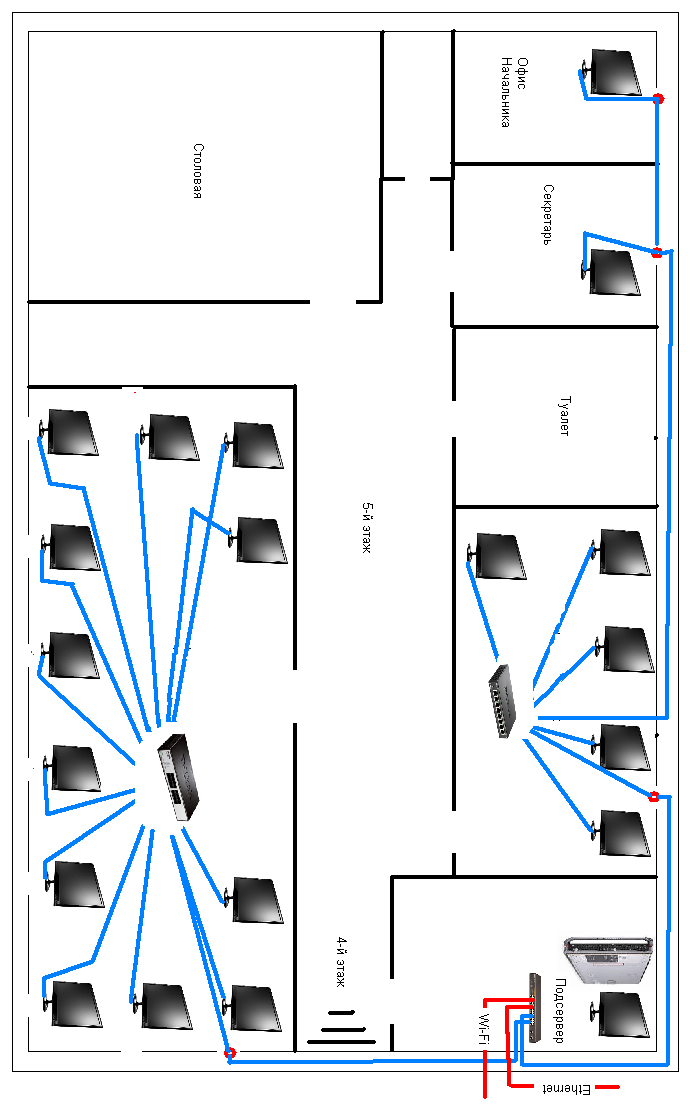

На 4-м этаже здания №1, я использовал топологию типа “Кольцо” по причине не частого использования интернет ресурсов так как имеющиеся отделы по разработкам изготовляют продукцию для Desktop устройств, и им не требуется
хранить большие объемы информации, только отчеты и документацию

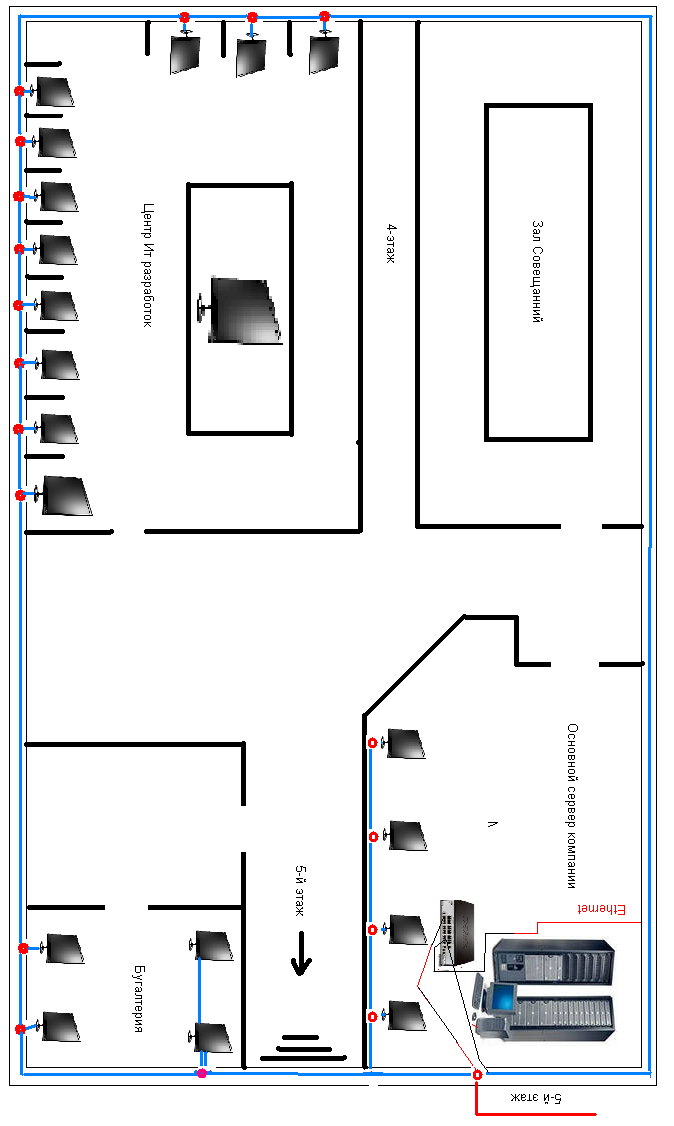

На 5-м этаже здания №1, я использовал топологию “Звезда” по причине,
частого использования интернет ресурсов, так как на этом этаже размещен
Web-отдел который занимается разработкой и управлением интернет ресурса данной компании. В этом случае им необходим постоянный и быстрый доступ к ресурсам интернет, данную инфраструктуру я объединил с помощью вспомогательных коммутаторов для большего удобства связанным с ремонтом и обслуживанием данной сети!
Также на 5 этаже была установлена Серверный комплекс Pico5-22 Wi-Fi антены для объединения здания №1 и здания № 3 в одну сеть.
Информация об использовании топологии, кабельной системы, коммуникационных и комунитационных технологий в здании №1 Технические характеристики коммутатора
Неуправляемый коммутатор с 24 портами 10/100BASE-T, с 2 портами 10/100/1000BASE-T и аппаратной реализацией функции VLAN DES-1026G/RV
Характеристики:
Стандарты
- IEEE 802.3 10BASE-T Ethernet (медная витая пара)
- IEEE 802.3u 100BASE-TX Fast Ethernet (медная витая пара)
- IEEE 802.3ab 1000BASE-T Gigabit Ethernet (медная витая пара)
- ANSI/IEEE 802.3 NWay автоопределение
- Управление потоком IEEE 802.3x
Протокол
CSMA/CD
Количество портов
- 24 порта 10/100 Мбит/с
- Порты 25-26 – uplink-порты
- Аппаратная поддержка 24 групп VLAN
VLAN1: порт 1 и порты 25-26
VLAN2: порт 2 и порты 25-26
VLAN3: порт 3 и порты 25-26
…
VLAN23: порт 23 и порты 25-26
VLAN24: порт 24 и порты 25-26
Скорость передачи данных
- Ethernet:
10 Мбит/с (дуплекс)
20 Мбит/с (полудуплекс)
- Fast Ethernet:
100 Мбит/с (полудуплекс)
200 Мбит/с (дуплекс)
- Gigabit Ethernet:
2000 Мбит/с (дуплекс)
Топология
Звезда
Неуправляемый коммутатор с 16 портами 10/100BASE-TX и функцией энергосбережения DES-1016D/F1A
Характеристики:
Основные характеристики
• Недорогое решение Fast Ethernet для домашних сетей и сетей SOHO
• Автоматическое определение MDI/MDIX на всех портах
• Метод коммутации:Store-and-forward
• Ethernet/Fast Ethernet: Полный дуплекс/полудуплекс
• Управление потоком IEEE 802.3x
• Функция Plug-and-play
Коммутационная матрица
3.2 Гбит/с
Стандарты
• IEEE 802.3 10BASE-T Ethernet (медная витая пара)
• IEEE 802.3u 100BASE-TX Fast Ethernet (медная витая пара)
• ANSI/IEEE 802.3 NWay автоопределение скорости и режима работы
• Управление потоком IEEE 802.3x
Протокол
CSMA/CD
Скорость передачи данных
• Ethernet:
- 10 Mbps (полудуплекс)
- 20 Mbps (полный дуплекс)
• Fast Ethernet:
- 100 Mbps (полудуплекс)
- 200 Mbps (полный дуплекс)
Количество портов
16 портов 10/100Mbps Fast Ethernet
Топология
Звезда
Неуправляемый коммутатор с 8 портами 10/100Base-TX DES-1008D/K2A
Характеристики:
Основные функции
• Недорогое решение Fast Ethernet для домашних сетей и сетей SOHO
• 5/8 портов 10/100 Мбит/с Fast Ethernet
• Автоматическое определение MDI/MDIX на всех портах
• Метод коммутации: store-and-forward
• Режимы полу- и полного дуплекса для скоростей Ethernet/Fast Ethernet
• Управление потоком IEEE 802.3x
• Jumbo Frames: 1536 байт
• Поддержка 802.1p QoS: 2 очереди, WRR Mode
• Соответствие директиве RoHS
• Установка Plug-and-play
Коммутационная матрица
1,6 Гбит/с
Стандарты
• IEEE 802.3 10BASE-T Ethernet (медная витая пара)
• IEEE 802.3u 100BASE-TX Fast Ethernet (медная витая пара)
• Автосогласование ANSI/IEEE 802.3 NWay
• Управление потоком IEEE 802.3x
• IEEE 802.3az Energy-Efficient Ethernet (EEE)
Протокол
CSMA/CD
Скорость передачи данных
• Ethernet
- 10 Мбит/с (полудуплекс)
- 20 Мбит/с (полный дуплекс)
• Fast Ethernet
- 100 Мбит/с (полудуплекс)
- 200 Мбит/с (полный дуплекс)
Топология
Звезда
Интерфейсы среды передачи
Автоматическое определение MDI/MDIX на всех портах
