Государственный Университет
Информационно-телекоммуникационных Технологий
Курсовая работа
по дисциплины: Компьютерные сети и системы
Сделал: Беляев Юрий
Студент группы: КСД -41
Киев -2013
Задание
Вариант 1
Локальная компьютерная сеть должна объединить компьютеры, установленные в здании 1 и 3.
Заданная модификация (стандарт) сетевой технологии
100Base –T4.
На 4 и 5 этаже 1 здания по 20 хостов.
На каждом этаже 3 здания по 10 хостов.
Скорость передачи данных у беспроводной сети 18 Мбит/ с.
Канал передачи данных у беспроводной сети 4.

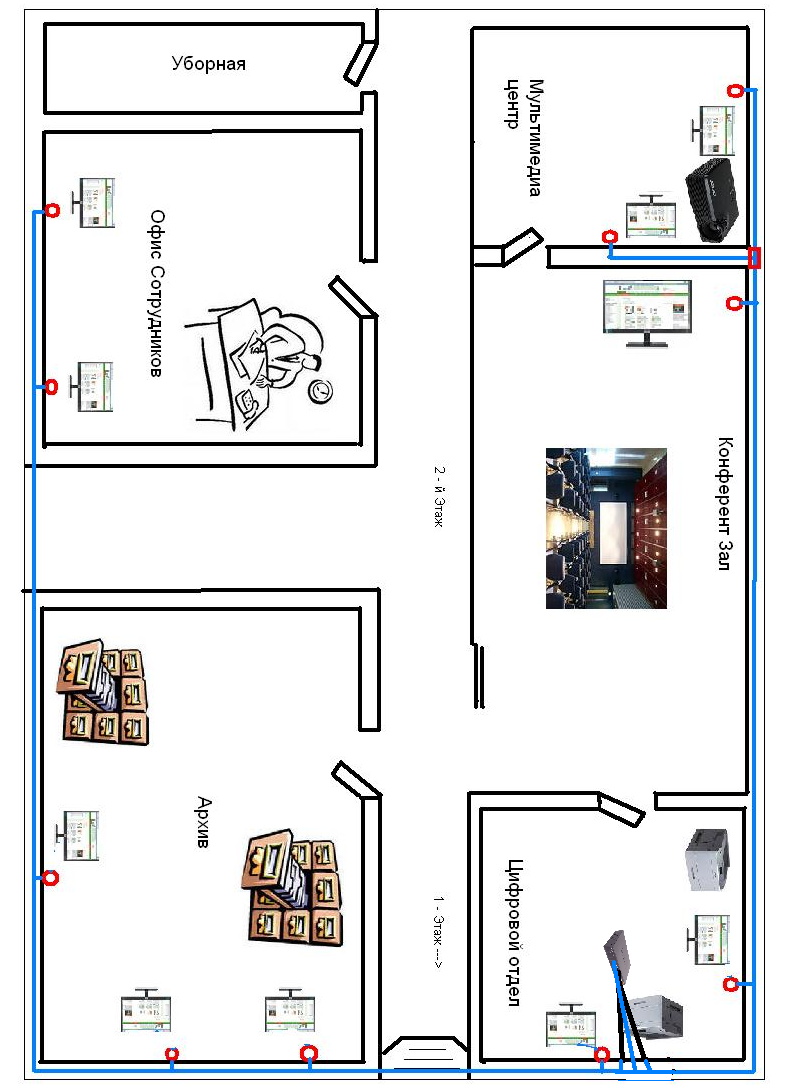

Изложение Сетевая инфраструктура в визуальном виде здания № 3 ст. 4 – 6
Информация об использовании топологии, кабельной системы,
коммуникационных и комунитационных технологий здания №3 ст. 7 – 11
Экономическая таблица для здания №3 ст. 12
Инфраструктура 1-го здания ст. 14 -16
Информация об использовании топологии, кабельной системы,
коммуникационных и комунитационных технологий здания №1 ст. 17 – 24
Экономическая таблица для здания №1 ст. 25
Заключение ст. 26
Информация об использовании топологии, кабельной системы, коммуникационных и комунитационных технологий в здании №3
В здании номер 3 я решил использовать топологию звезда, так как она является самой удобной и самой надежной как в использовании, так и в обслуживании.Так же одной из основных причин это большая нагрузка и постоянная робота с сетью интернет и выход его из строя может сильно повлиять на производительность сотрудников. Если оценивать по обслуживанию то топология звезда является самой удобно во всех параметрах, например, если из строя выйдет один из сетевых кабелей или портов на коммутаторе то сеть на построенная на топологии “Звезда” не пострадает и будет функционировать в прежнем порядке.

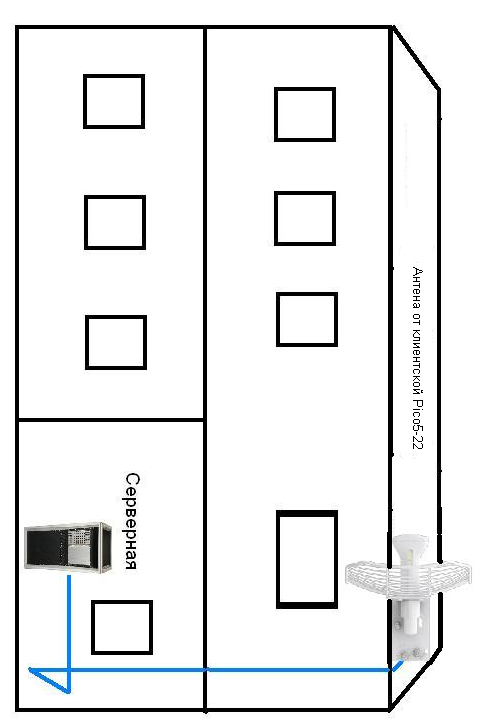

Также для соединения локальных сетей между двумя зданиями я решил использовать Клиентский комплект Pico5-22
Технические характеристики коммутатора Коммутатор d-Link des-3200-28f
Коммутатор управляемый 2-го уровня
Количество портов Fast Ethernet (10/100) SFP: 24 шт.
Количество портов Gigabit Ethernet (100/1000) SFP: 4 шт.
Коммутационная способность: 12.8 Гбит/с
Размер таблицы МАС-адресов: 8 Кб
|
|
|
|
|
|
|
|
Технические характеристики Сервера Сервер PrimePc s a100 (618.210.31f12)
основные
все характеристики
Процессор |
AMD 6-Core FX-6100 (3.3 ГГц) |
Материнская плата |
Чипсет: AMD 760G |
Объем оперативной памяти |
8 ГБ |
Тип оперативной памяти |
DDR3-1333 ECC |
Контроллеры SAS/SATA |
Интегрированный: SATA ll RAID, RAID 0,1,0+1,JBOD |
Жесткий диск |
RAID 1 (Зеркало) 2x 1 TБ 7200 об/мин SATA II |
Оптический привод |
DVD+/-RW |
Форм-фактор |
Mid-Tower |
Корпус |
ATX 4 x 3.5" 4 x 5.25" |
Разъемы |
6 портов USB, 1x PCI-Ex16, 1x PCI-Ex1, 2x PCI, 1xCOM, 1x LPT (header), RJ-45 (LAN) |
Описание Сервер PrimePC S a100 (618.210.31F12)
Компьютер PrimePC S a100 предназначен для небольших компаний, у которых нет возможности купить полноценный сервер, но острая необходимость в нем есть. Компьютер PrimePC S a100 без проблем способен решать базовые задачи:
• Защита и резервирования информации • Контроля доступа • Совместная работа с файлами и принтерами • Удаленный доступ • Безопасность ИТ среды • Улучшить взаимодействие с клиентами и максимально повысить производительность имеющегося офисного оборудования и вычислительных ресурсов.
Надежность и расширяемость
• Функция обнаружения и коррекции ошибок (ECC) уменьшает вероятность повреждения памяти • Технологии RAID 0 и 1 предотвращают потерю данных и обеспечивают высочайшую надежность работы • Возможность установки до 4х жестких дисков
Компьютер PrimePC S a100 идет с предустановленной серверной операционной системой Microsoft Windows Server Foundation 2012, разработанной специально для малого бизнесса
