2.2. Маслораздаточный бак, мод. 133м.

Технические данные смазочного нагнетателя

Тип нагнетателя Передвижной с электроприводом

Максимальное давление насоса, кгс/см² 400

Подача при противодавлении насоса 100 кгс/см², г/мин .150

Вместимость бункера, л 14

Длина раздаточного шланга, м 5

Мощность электродвигателя, кВт 0,6

Габаритные размеры нагнетателя, мм:

длина 690

ширина 380

высота 680

Масса нагнетателя (без кабеля, шланга и пистолета), кг .55

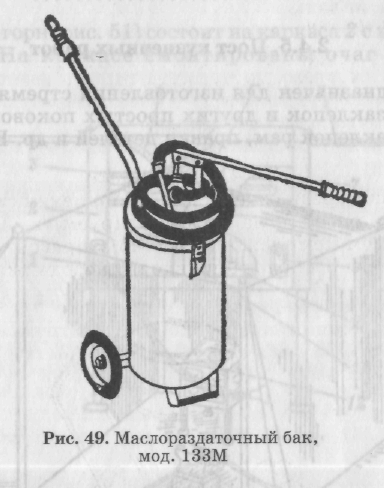

Маслораздаточный бак служит для заправки маслом двига­телей и агрегатов трансмиссии машин.

Технические данные маслораздаточного бака

Тип бака Передвижной с руч­ным поршневым насосом

Вместимость бака, л 20

Подача, л/мин 3

Длина раздаточного шланга, м 2

Габаритные размеры бака, мм:

длина 460

ширина 380

высота 900

Масса бака, кг 17,3

2.3. Заправочные ведра и воронка

Предназначены для налива масла в картер двигателя и масляные баки, а также для налива охлаждающей жидкости в радиаторы машин.

Воронка предназначена для удобства и уменьшения потерь топлива и масла во время слива и налива из тары в баки и картеры двигателей.

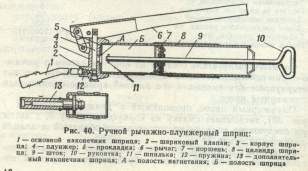

2.4. Ручной рычажно-плунжерный шприц

Ручной рычажно-плунжерный шприц предназначен для смазки под высоким давлением узлов шасси бронетранспортеров и автомобилей

Работа ручного шприца

При заполнении шприца смазкой необходимо следить за тем, чтобы в цилиндре не оставался воздух, для чего при заправке осторожно постукивать крышкой по деревянному предмету. Попадание воздуха в полость шприца нарушает его работу.

Для смазки карданных шарниров жидким маслом к шприцу придается дополнительный наконечник, который надевается на его основной наконечник.

Техническая характеристика.

Максимальное давление, 300

Подача за один ход поршня, г 1,4

Диаметр плунжера, мм 8,0

Рабочий ход, мм 28,0

Полезная вместимость, корпуса, г 250

Габаритные размеры, мм 60х170х485

Масса (без смазки), кг 2

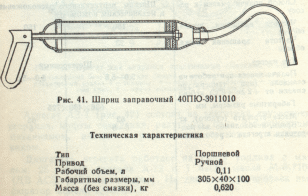

• Шприц заправочный 4ПЮ-3911010

Шприц предназначен для заправки маслом картеров агрегатов колесных шин.

Техническая характеристика

Тип Поршневой

Привод Ручной

Рабочий объем, л 0,11

Габаритные размеры, мм 350х40х100

Масса (без смазки), кг 0,620

• Бак для заправки тормозной жидкостью (модель 326)

Бак предназначен для заправки тормозной жидкостью машин с гидравлическим приводом тормозов. Бак может использоваться также для промывки тормозной системы и удаления из нее воздуха.
