2.5. Описание лабораторных установок
Исследование основных показателей и характеристик усилительных каскадов может проводиться на установках двух видов.
1. Установка в виде физического лабораторного стенда, содержащего макеты принципиальных схем исследуемых каскадов, комплект контрольно-измерительной аппаратуры и цепи коммутации, позволяющие переключать макеты, подключать или отключать внешние и внутренние элементы в них, а также коммутировать измерительные приборы.
2. Установка в виде электронной модели лабораторного стенда, выполненная на базе пакета программ электронного моделирования Electronics Workbench, на которой все компоненты физического лабораторного стенда представлены электронными моделями. В отличие от физического стенда, где с помощью переключателя коммутируются исследуемые схемы каскадов при сохранении внешних цепей, в электронной лабораторной установке каждый из исследуемых каскадов представлен отдельным виртуальным стендом в виде соответствующих файлов (lab_1-1.ewb, lab_1-2.ewb, lab_1-3.ewb). Последние открываются по мере необходимости при проведении исследований на каждой из схем. Перед выполнением работы на виртуальной лабораторной установке необходимо ознакомиться с кратким руководством по работе с пакетом Electronics Workbench.
В каждом из вариантов выполнения лабораторной работы реализуются одни и те же принципиальные схемы стендов при исследовании каскадов по схемам ОЭ, ОК и ОИ, показанные на рис. 2.4, . 2.5 и . 2.6, соответственно. На физическом стенде переход к ним осуществляется путем перевода переключателя в положения: «СХЕМА 1», «СХЕМА 2» или «СХЕМА 3», а на электронной модели путём открытия соответствующих файлов.
Рис. 2.4 Схема рабочего макета каскада с ОЭ. Файл “lab_1-1.ewb”

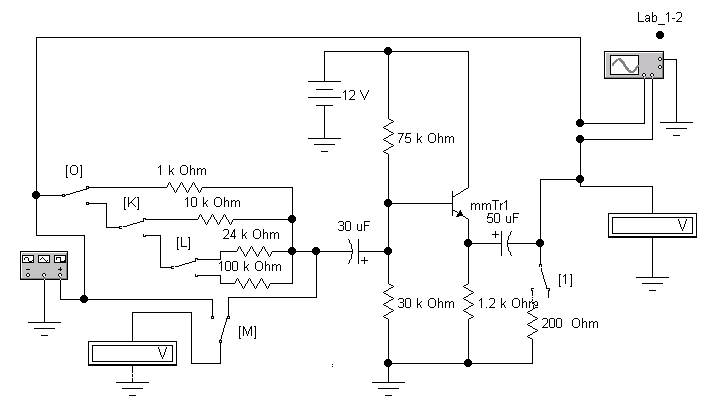

Рис. 2.5. Схема рабочего макета каскада с ОК. Файл “lab_1-2.ewb

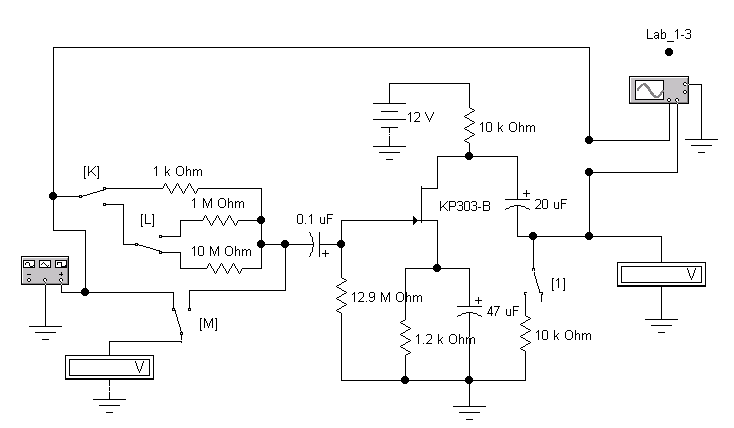

Рис. 2.6. Схема рабочего макета каскада с ОИ. Файл “lab_1-3.ewb”
2.6. Программа работы
2.6.1. Указания по проведению исследований
1. Для выбранного макета произвести проверку правильности подключения
внешних цепей и отдельных элементов схемы в соответствии с конкретной целью исследования. На электронном стенде требуемая коммутация выполняется с помощью ключей, управляемых кнопками клавиатуры, имена которых указаны в скобках у каждого ключа. На физическом стенде необходимые подключения производятся с помощью соответствующих переключателей и тумблеров.
2. Произвести установку необходимого уровня входного сигнала на задающем генераторе. При этом следует контролировать с помощью осциллографа форму сигнала на выходе каскада. Приемлемым уровнем сигнала можно считать уровень, равный половине максимального значения, при котором появляются заметные искажения выходного сигнала.
Установка необходимых параметров сигнала и разверток осциллографа осуществляется соответствующими регуляторами на лицевых панелях приборов. На электронном стенде лицевые панели приборов (генераторов и осциллографов) раскрываются двойным щелчком левой кнопки “мыши” при установке курсора на соответствующем условном изображении прибора.
3. Инициализация (запуск) установки в работу на физическом стенде осуществляется включением ее питания, а на виртуальном – переводом с помощью щелчка “мыши” переключателя «0/1», расположенного в верхнем правом углу экрана, в положение «1».
Внимание: при работе на электронном стенде во избежание излишней загрузки памяти ЭВМ не рекомендуется осуществлять инициализацию его на длительное время. После проведения необходимых коммутаций в схеме стенда достаточно запустить его на несколько десятков (до 100) миллисекунд (время нахождения программы в расчетном режиме высвечивается в левом нижнем углу экрана), как правило, за это время все переходные процессы в схеме заканчиваются. Для остановки режима счета используйте кнопку “pause”, расположенную под переключателем «0/1».
4. Все измерения, если отсутствуют специальные указания, проводятся на частоте 1000 Гц.
